Roxxy BL Control 940-6 Reparatur! Bauteilsuche

[madworld76]

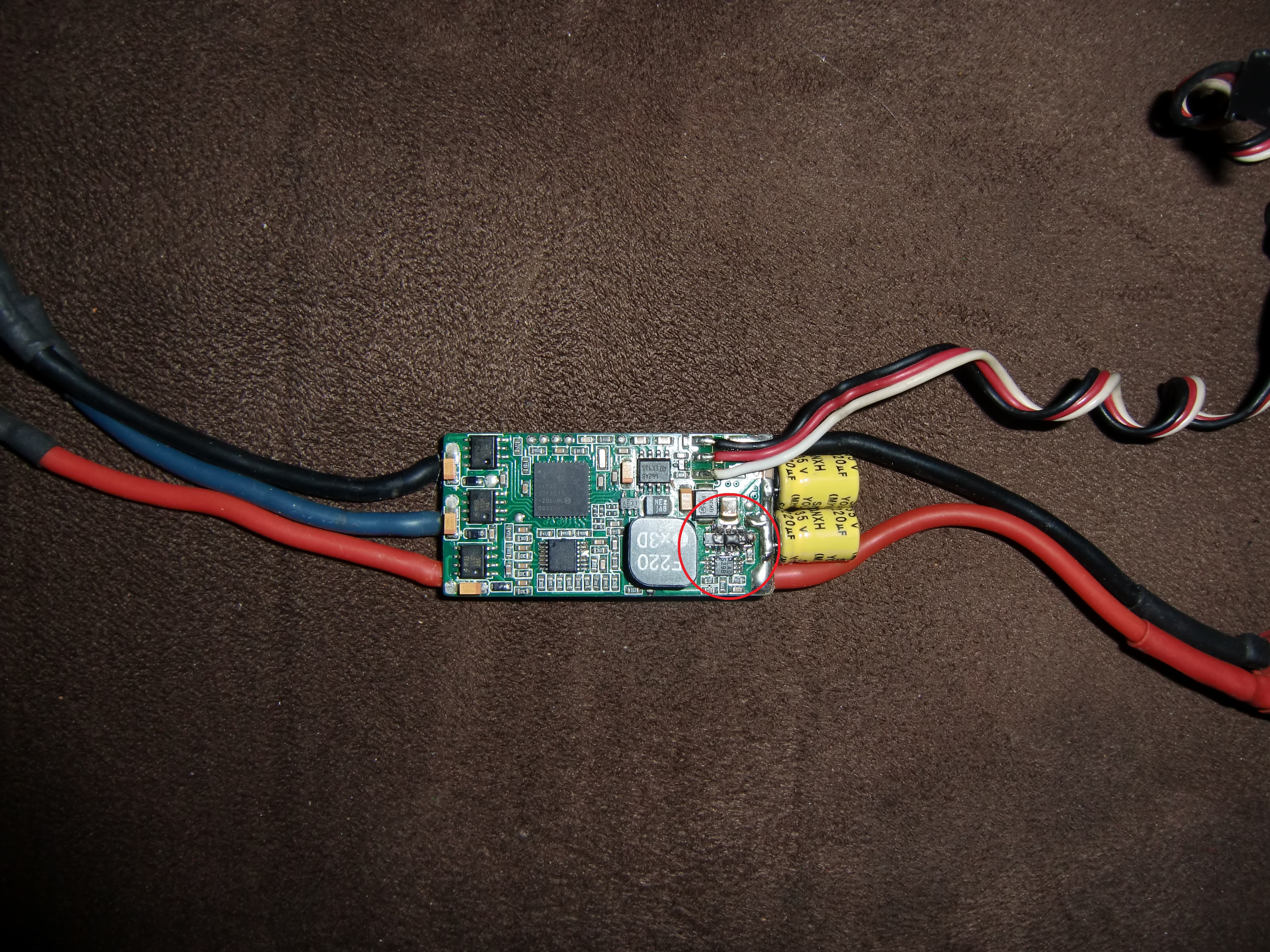

Hallo, ich hab hier einen ROXXY BL Control 940-6 Regler, den ich durch einen Kurzschluss hinter dem BEC Ausgang zerstört habe.
Leider kann ich die Bauteilbezeichnungen nicht mehr erkennen.
Ich möchte den Regler gerne wieder reparieren.
Kann mir vielleicht jemand weiterhelfen?

Vielen Dank im Voraus...
Gruss, Michl.


[Raptor-Flyer]

Könnte man das Teil auch erkennen wenn der Schrumpfschlauch noch drum ist?

[madworld76]

Hallo, das ist eine gute Frage....kann ich dir leider garkeine 100%ige Antwort drauf geben
Ich hoffe es doch...soweit ich mich erinnere ist diese Seite der Platine durch den transparenten Schrumpfschlauch zu erkennen.

Gruss, Michl.

[Raptor-Flyer]

Hi Michl, vielleicht komm ich gleich dazu und denke auch dran nachzuschauen

[goemichel]

Hallo Michl,

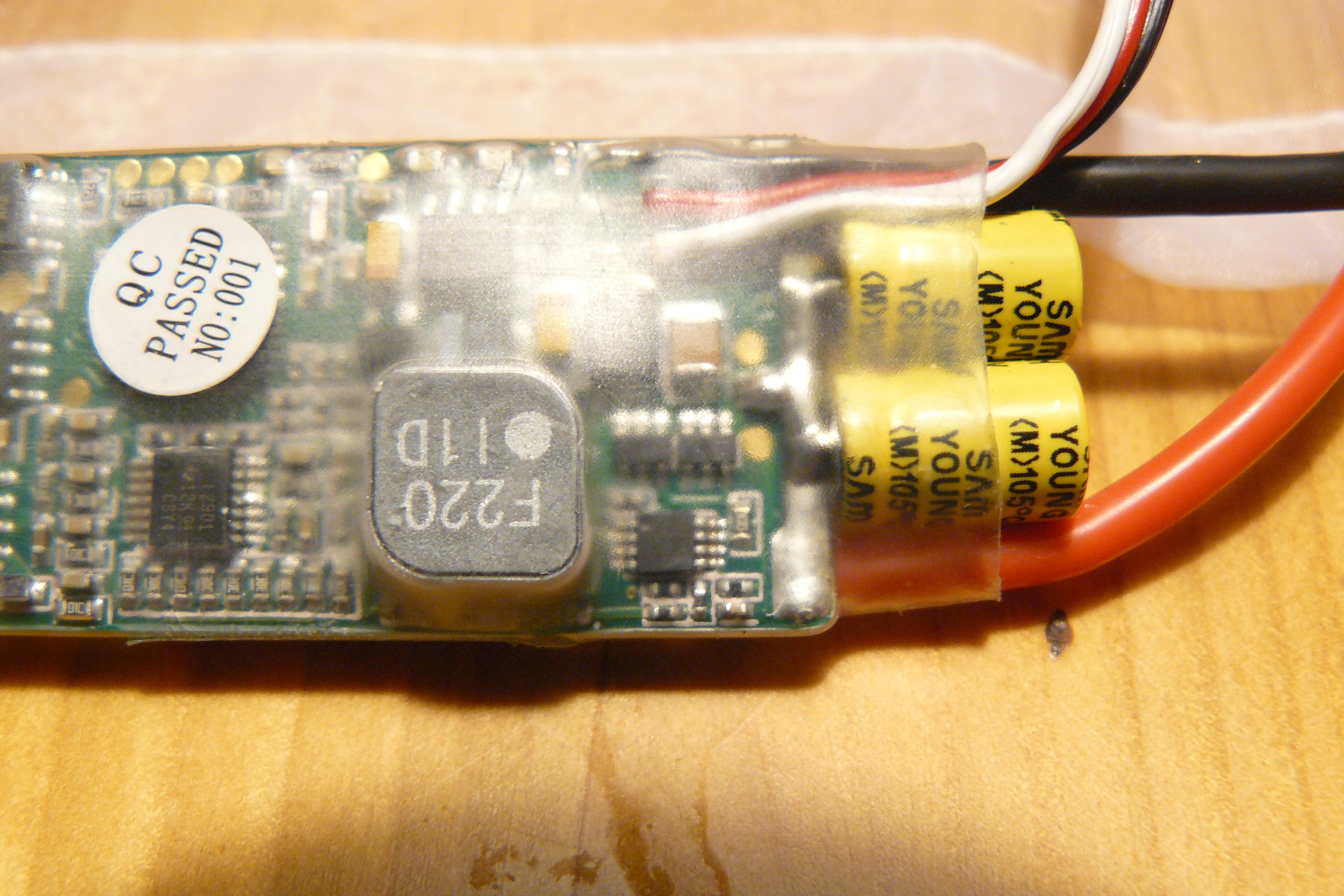

auf den Bauteilen(!) ist keine Beschriftung zu erkennen. Ich hab mal meinen 940-6 fotografiert. Der Schrumpfschlauch blendet ein bisschen...zu erkennen ist aber, dass es sich um zwei Bauteile handelt, die jeweils sechs Anschlüsse haben. Was das ist, kann ich dir aber nicht sagen.

[madworld76]

Hallo, die Bezeichnungen stehen definitiv auf den Bauteilen, allerdings sind sie anscheinend durch den Schrumpfschlauch schlecht bis gar nicht zu erkennen.
Also ich erkläre mich durchaus bereit die 10cm transparenten Schrumpschlauch zu ersetzen wenn du bereit wärst zumindest den Teil mit einem kleinen Messerschnitt "freizulegen" ....sofern keine Garantie o.ä. drauf ist.

Mir würdest du damit wirklich helfen...

Gruss, Michl.

[goemichel]

Ich schau dann heut abend mal...

[madworld76]

Genial! Danke dir...

[Raptor-Flyer]

Ich guck heute mal.mit ner Lupe

[insider]

Hallo,

ich habe den 950-6, aber das dürfte ähnlich sein. Auf dem Bauteil steht 564N. Leider erschließt sich mir nicht, trotz Suche im Internet, um welche Art Bauteil es sich handelt. Aber es gibt hier sicher ein paar Leute, die anhand des Bildes und der Beschriftung mehr dazu sagen können.

[Crizz]

tja, die Bezeichnung dürfte eher ne Produktionsnummer sein - udn Spannungsregler im SOT23-6 Gehäuse gibt es leider ne ganze Menge . Wird nicht einfach

[Mataschke]

udn Spannungsregler im SOT23-6 Gehäuse gibt es leider ne ganze Menge . Wird nicht einfach

ich denke aber eher das es sich hier um Dioden Arrays handeln könnte ... aber in SOT23 kannst alles Packen ...

[acanthurus]

Mal die defekten Teile auslöten und schauen, ob man aus dem Layout schlau wird.
Da steht einiges an Möglichkeiten zur Wahl - Spannungsregler, Diodenarray, FETs (falls das n SBEC ist)
Ohne nähere Analyse der Schaltung wird das nicht einfach.

[Crizz]

Vor allem kannste da nicht einfach draum rumlöten, das muß mit Hotair ausgelötet werden sonst ist das PCB gleich fritte.

[acanthurus]

Gründlich vorgeglüht hat er ja schon
