Diabolo 550 Aufbau

[torro]

seit heute vormittag bin ich am aufbauen



hab einigermaßen versucht nach jeder seite der anleitung ein foto zu machen. gegen ende wird es aber bissi durcheinander.

Seite 1, rechte chassis seite, 2 lagerböcke



Seite 2 Hauptzahnrad

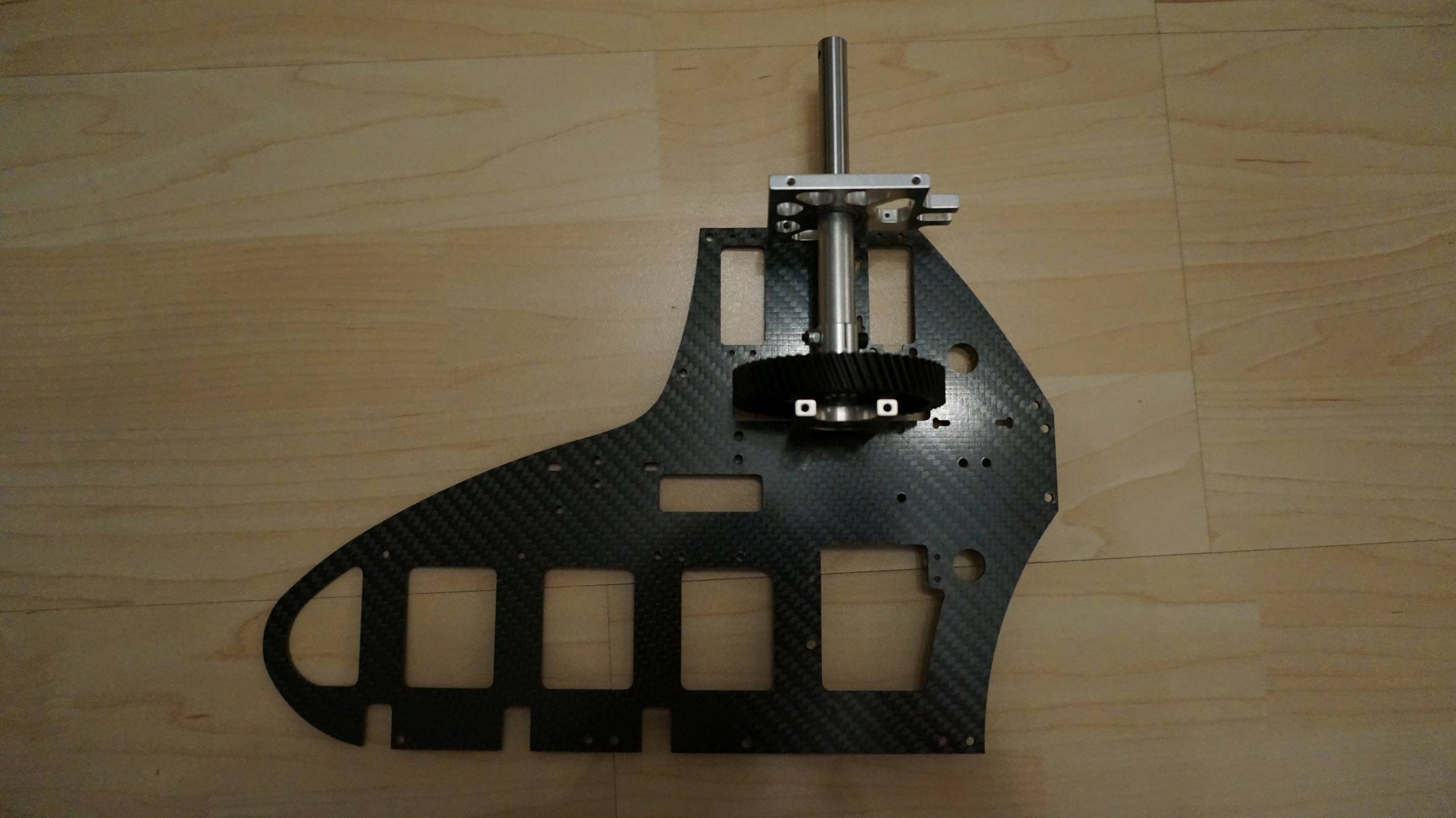

Seite 3 Einbau ins chassis



Seite 4 Vorgelege, Freilauf




Seite 5 Vorgelegewelle, Riemenrad

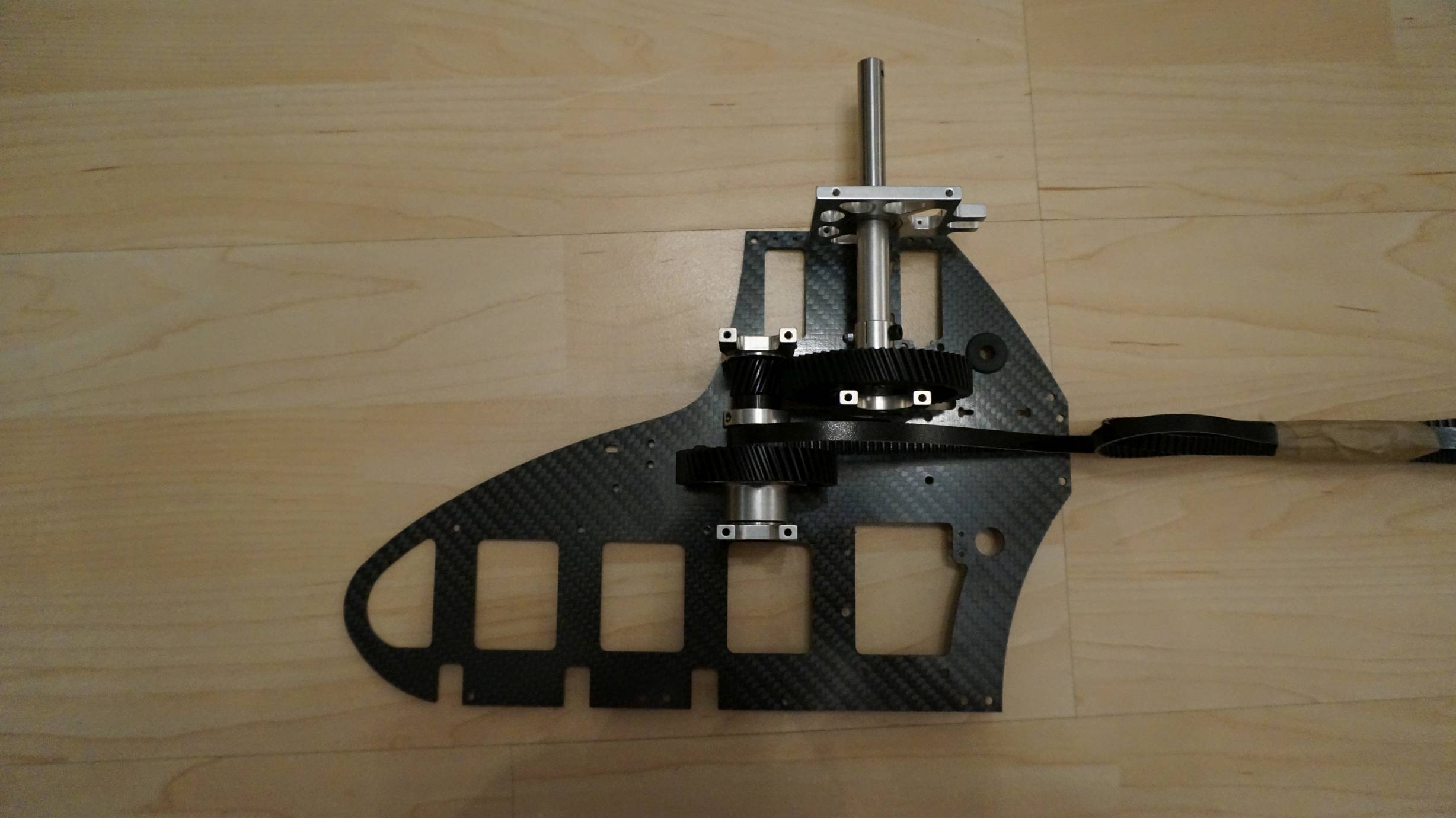

Seite 6 Einbau ins Chassis. Riemen muß da auch schon rein.

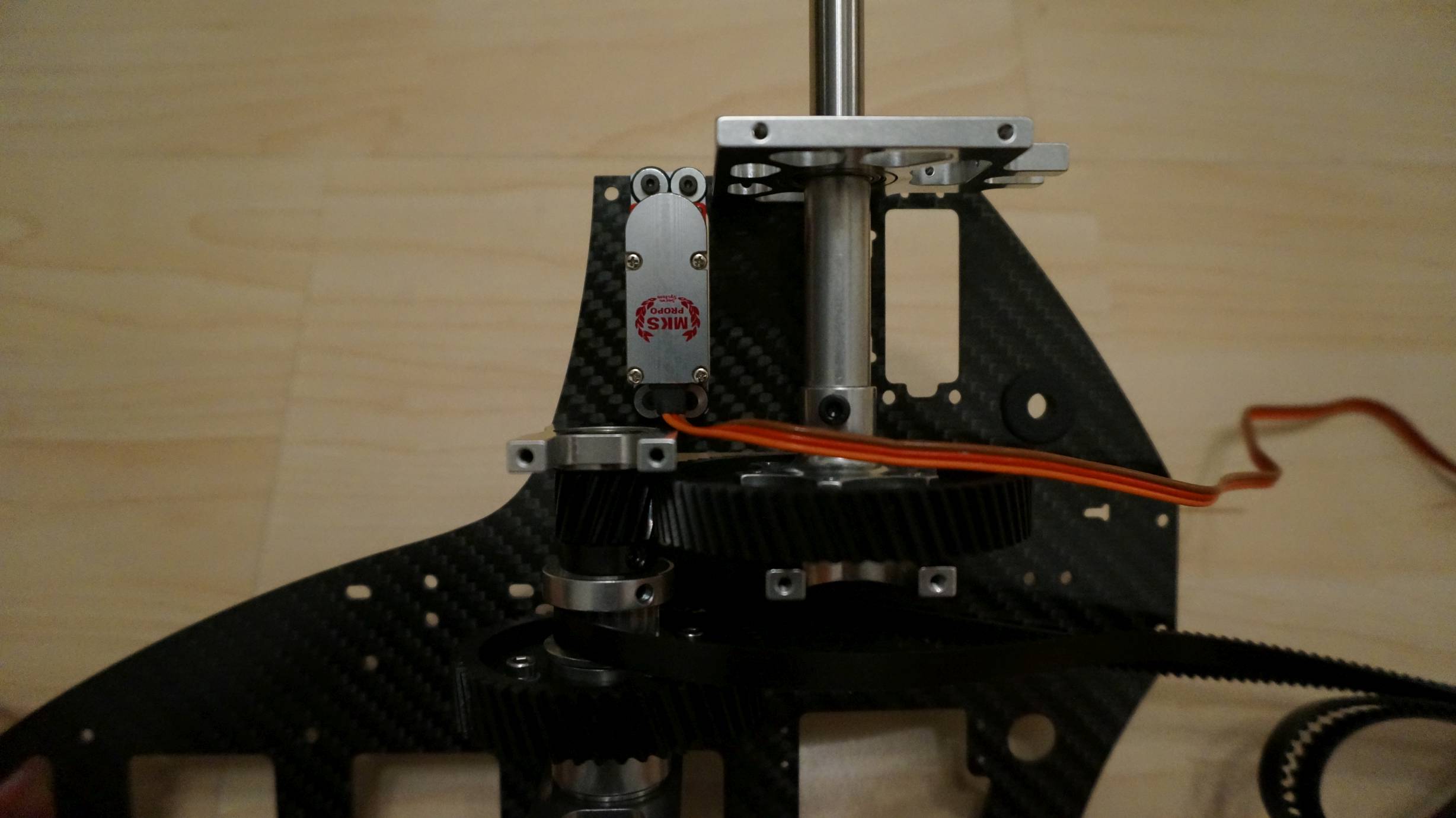

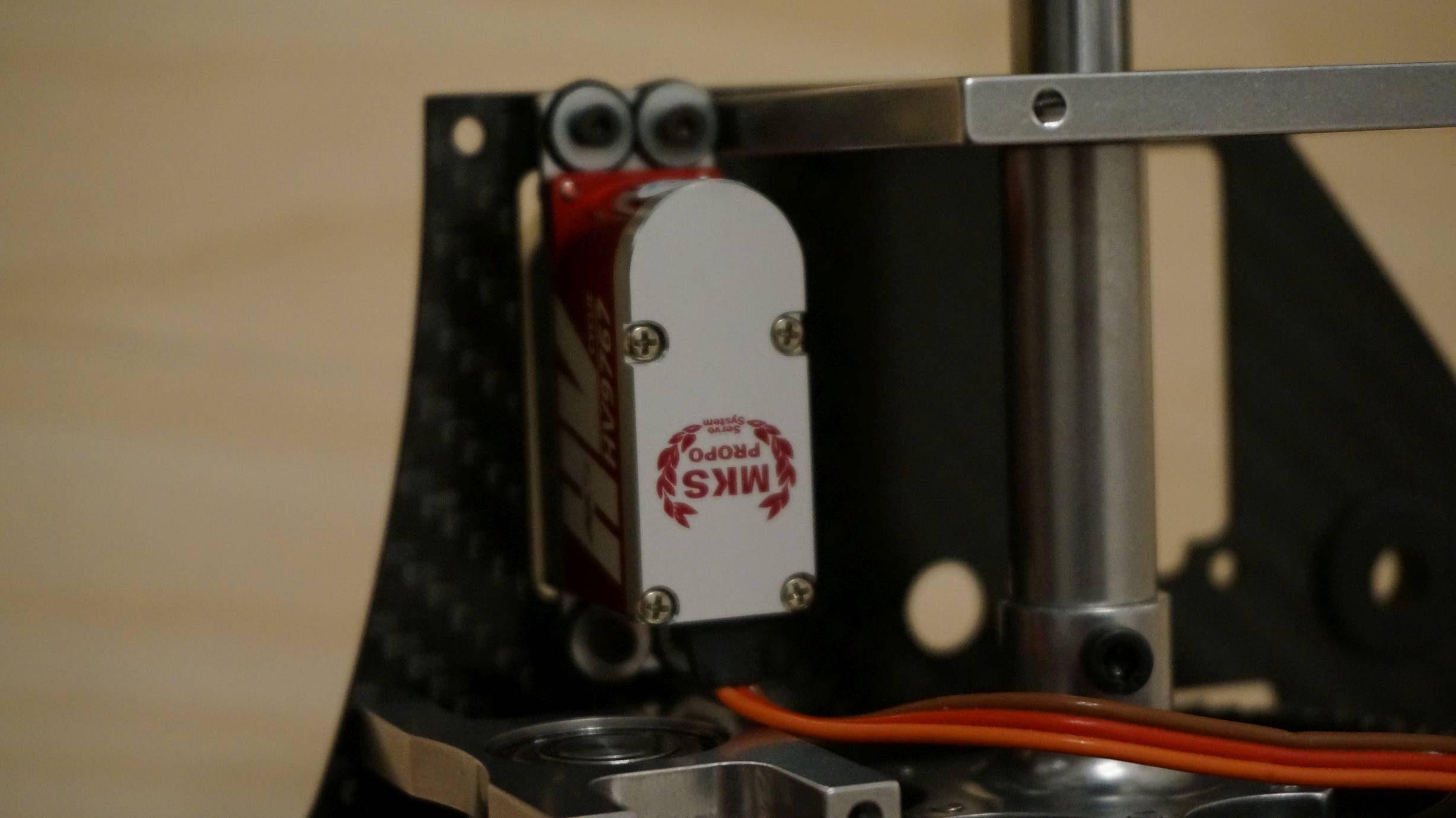

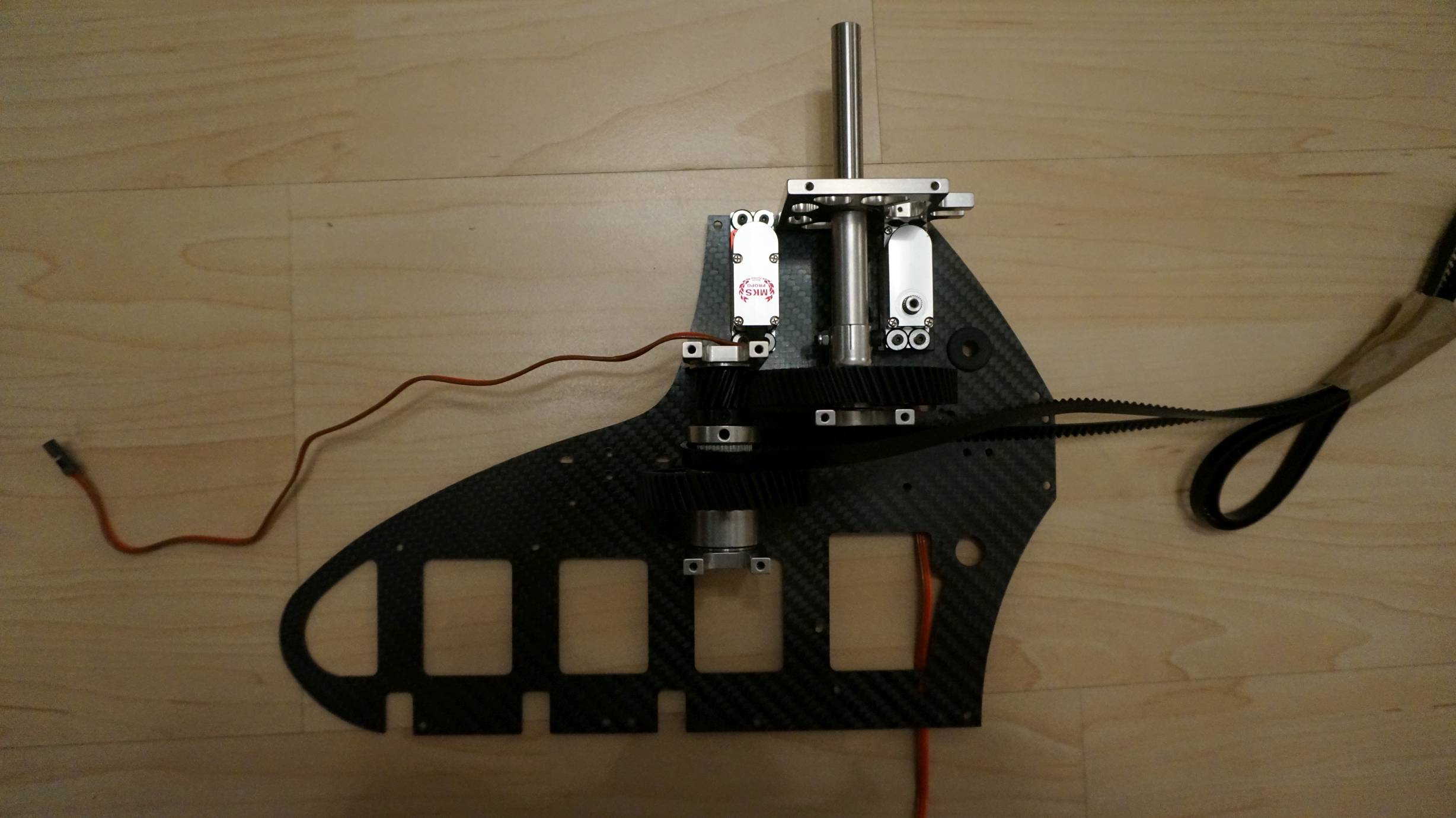

Seite 7 rechtes Roll und Nick Servo (mit dem ich ein bissi zu kämpfen hatte. um das ohne groß gedöhns machen zu können braucht man einen 1,5er innensechskant, der nicht dicker wie 1,5mm ist. mit dem wera ging es nicht und ich mußte die HRW mit lagerböcken komplett demontieren)

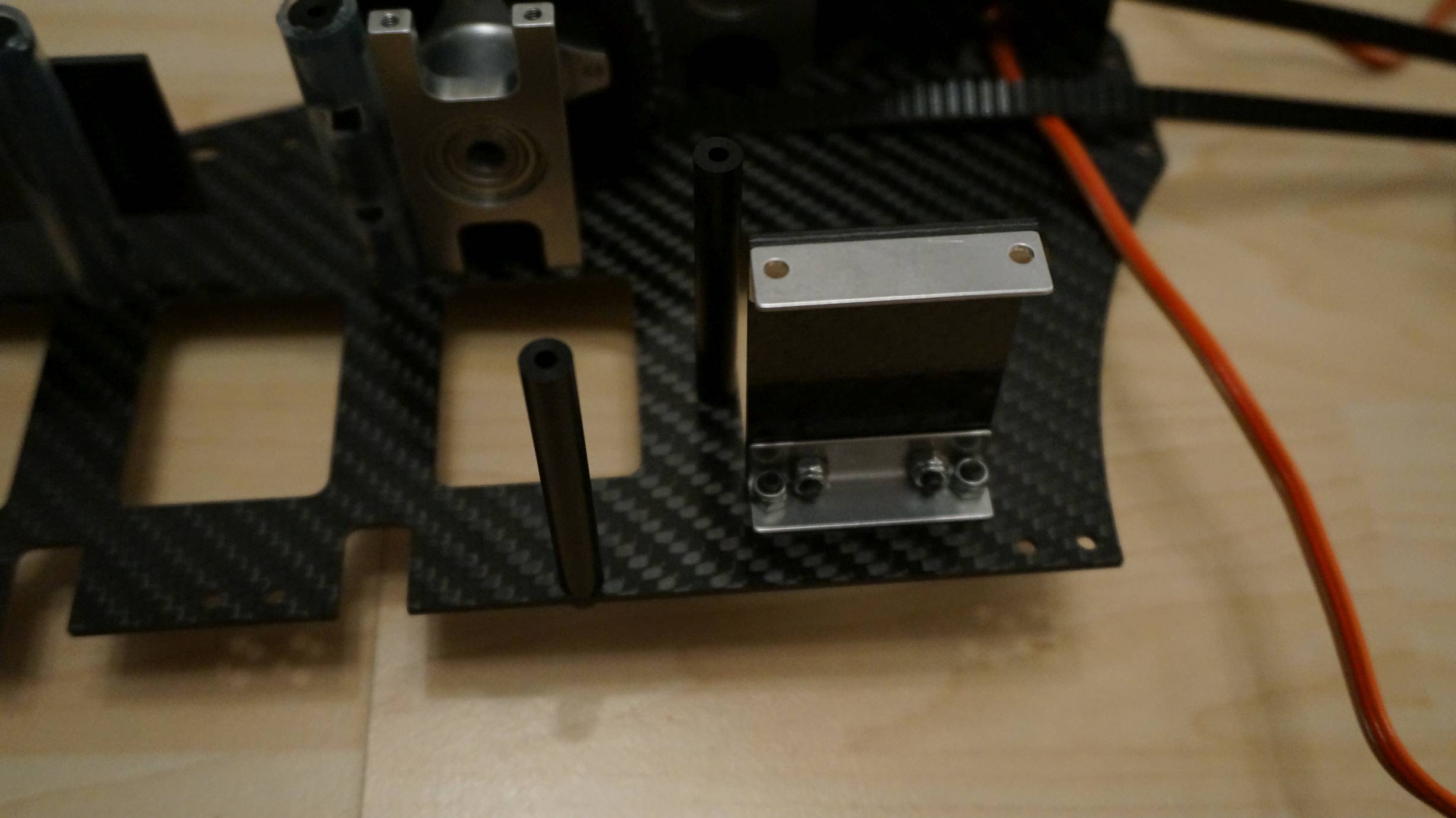

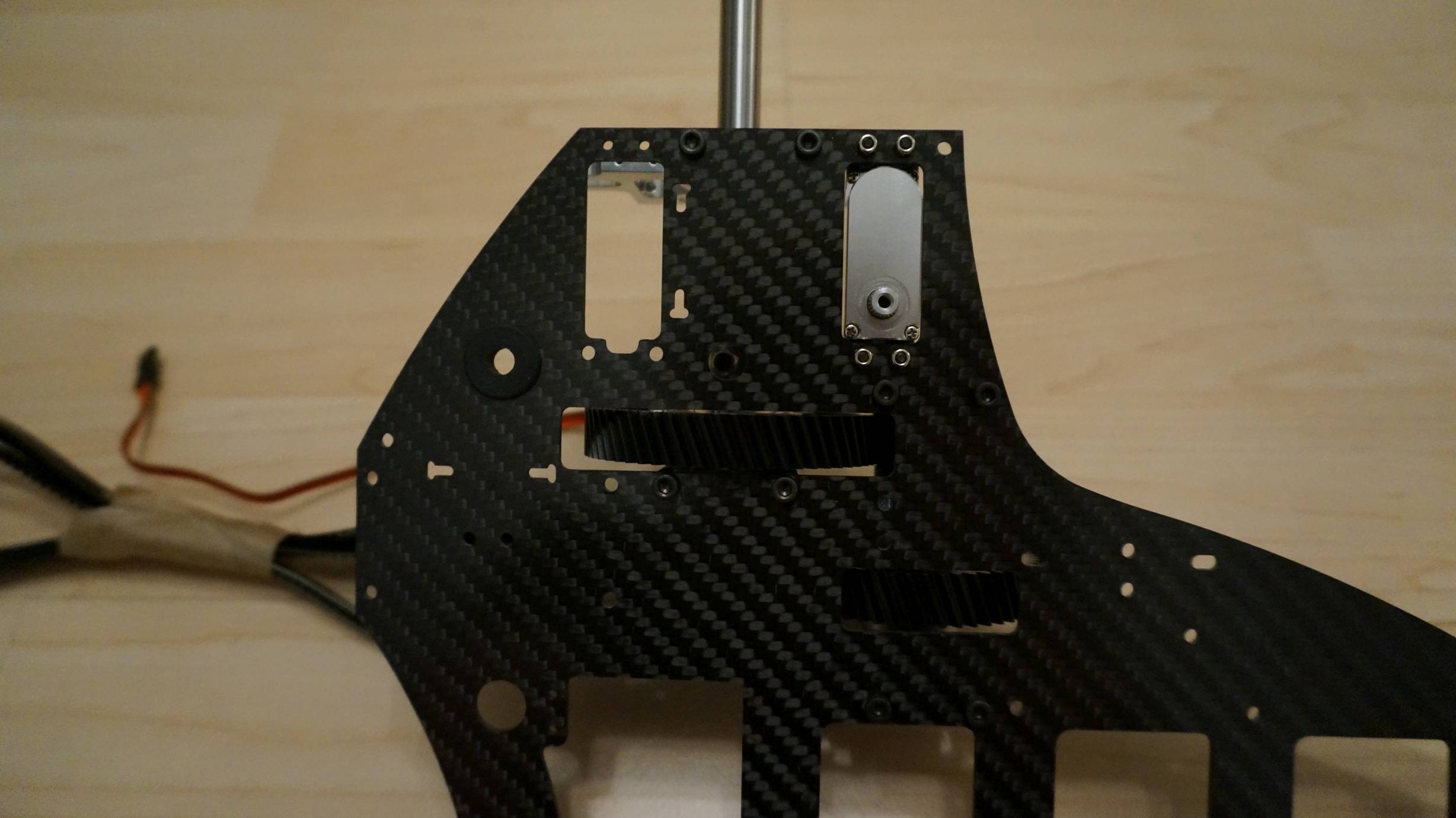

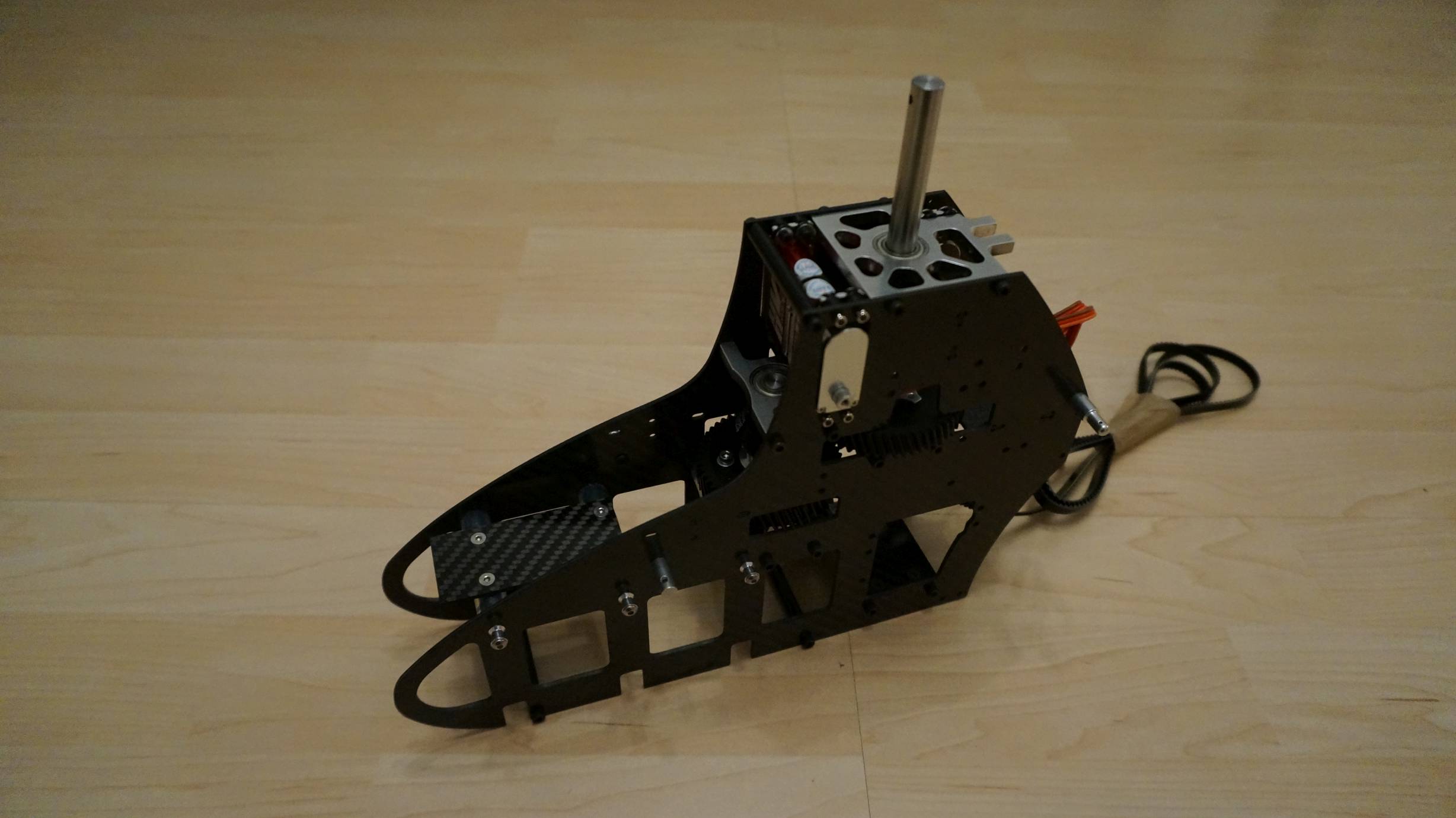

Ab jetzt wird´s bissi durcheinander. Chassishälften zusammen, dabei auf die Servokabel achten, 2 CFK-Platten kommen als Versteifung rein.

[tracer]

Sieht gut aus

Riemen muß da auch schon rein.

Aber: Wenn der Riemen mal gewechselt werden muss, muss man das Chassis zerlegen?

[torro]

warscheinlich reicht es den unteren lagerbock zu demontieren. dann kann die welle nach unten raus.

[tracer]

warscheinlich reicht es den unteren lagerbock zu demontieren. dann kann die welle nach unten raus.

Ah, OK. Hätte mich auch gewundert, wenn es nicht ohne Chassis zerlegen ginge, aber war halt mein erster Gedanke beim Lesen.

[torro]

weiter geht´s

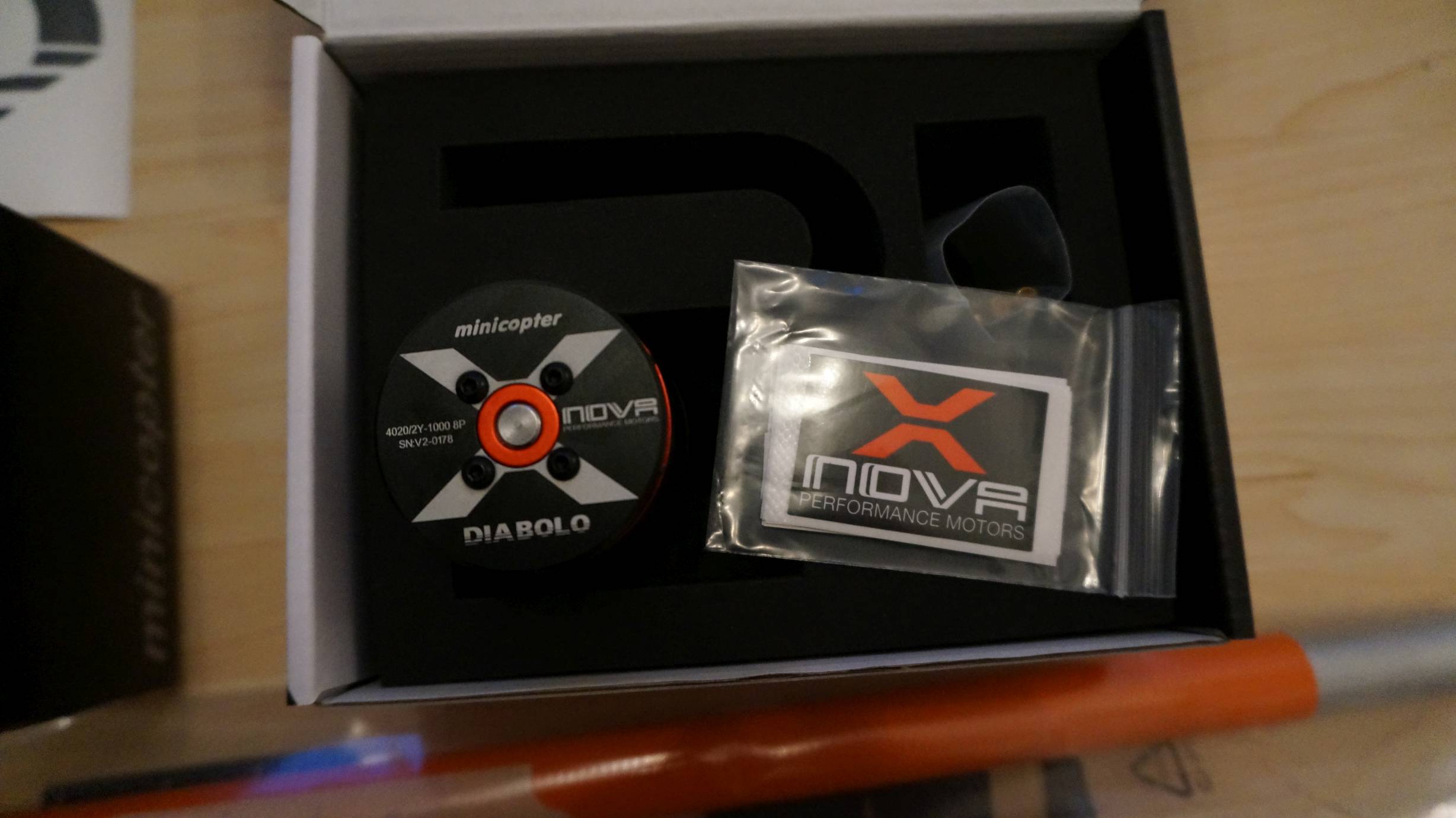

Seite 12 Motor. welle und fase für die maden anpassen und ritzel drauf. im kit kommt das 20er. ist das gleiche wie beim großen, also passen auch die andern. mit dem 20er werd ich ganz gut hinkommen. der motor dreht knapp über 1100

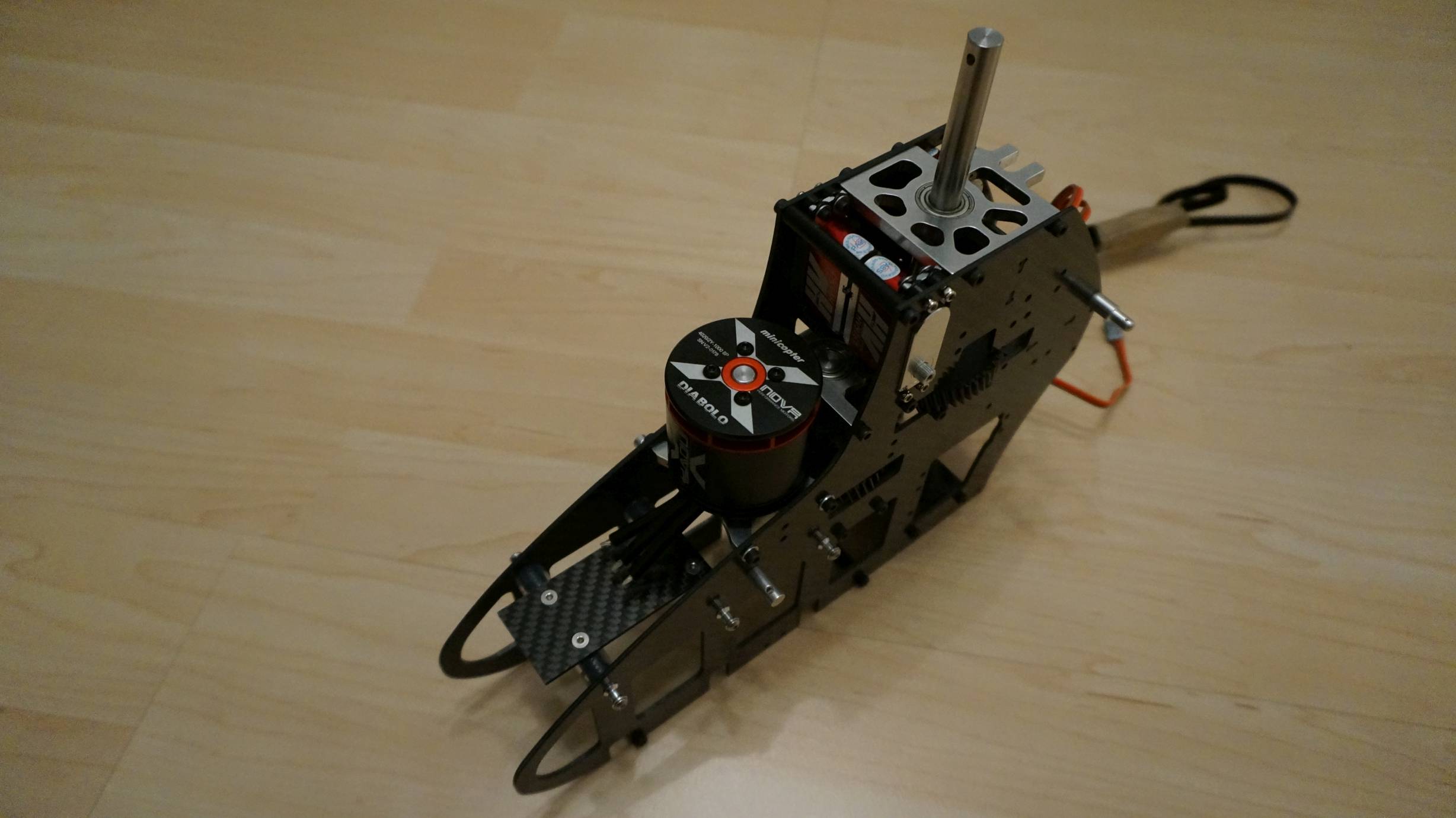

und platz genommen. ist noch bissi luft rundrum. hab hier noch einen 4220 liegen, wenn mir mal ganz langweilig ist, werd ich mal gucken, ob der da irgendwie passt. ein 3536 liegt hier auch noch



Seite 13 Taumelscheibe



Seite 14 Gestänge und TS-Führung montiert



als nächstes kommt der kopf, aber das ist was für sonntag vormittag

[Aleusius]

Hi Flo,

Schöner Bericht, freue mich schon auf weiters! Wirklich toll der kleine Diabolo!

Meiner ist immer noch verloren in der Post!... Also hast du deinen doch deutlich vor mir!

Viel Spaß beim Aufbau

Grüße
Caren

[torro]

Das ist echt ärgerlich...

Weiße Hauben sind auch grad aus. Meine wird nachgeliefert.

[Aleusius]

ha, ha,

dann fliegst du nackt und das bei der Kälte... Brrrrrrrr

Grüße
Caren

[torro]

Update von gestern

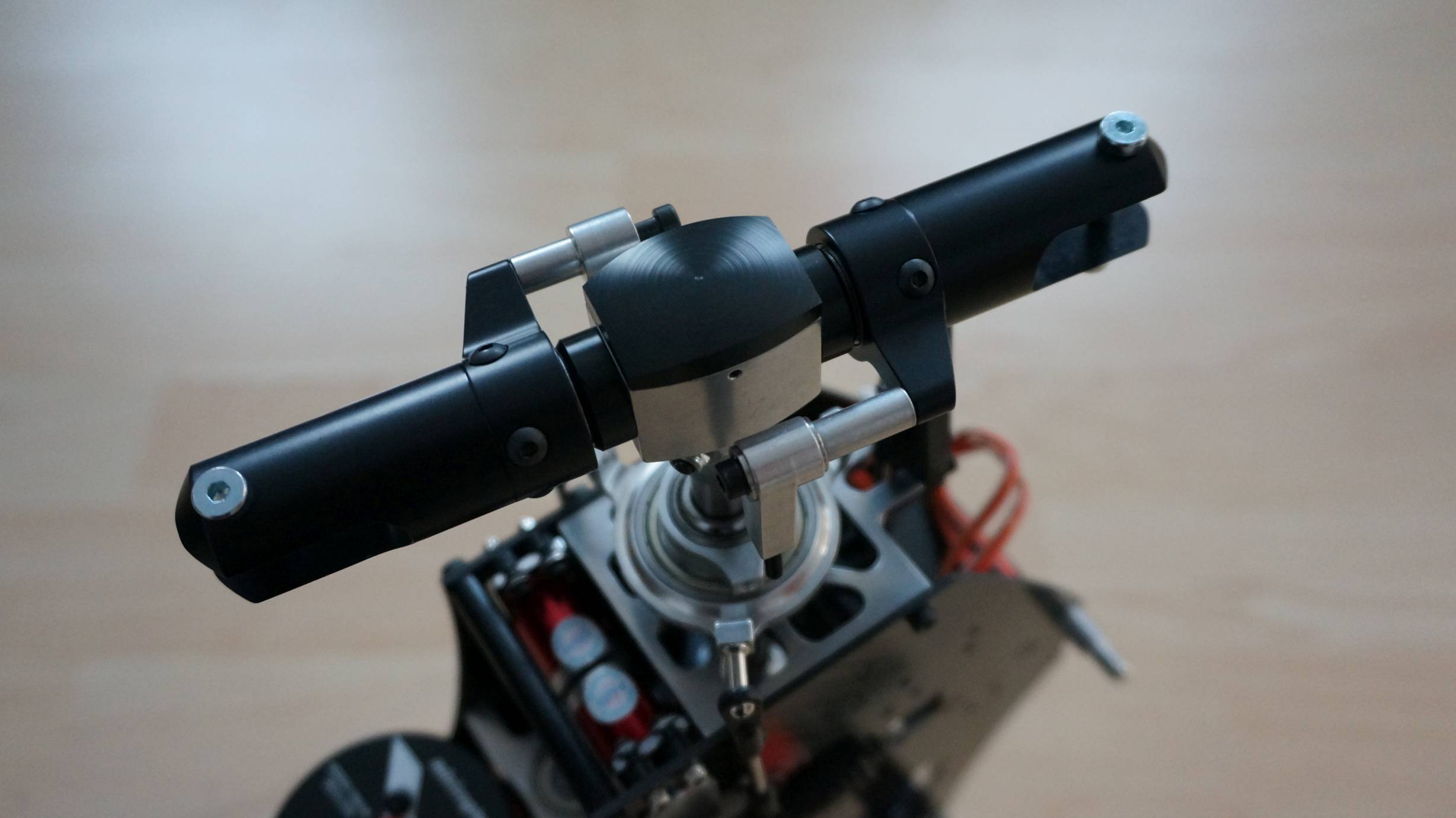

Seite 15/16 Rotorkopf+SRC arm

[torro]

jetzt wird´s wieder bissi durcheinander...

heckservo, habe ein standard, empfohlen ist ein midi. platz ist für beides, allerdings ist nur für das midi montagematerial dabei. also selber ran. ist ein sandwich aus schraube 3x16, protos servohalterdingens, servo, 2 abstandshalter 2,5mm, chassis, stopmutter. so sitzt es einigermaßen mittig.



Heckrohr mit Gehäuse





der heckrotor ist ein alter bekannter

[torro]

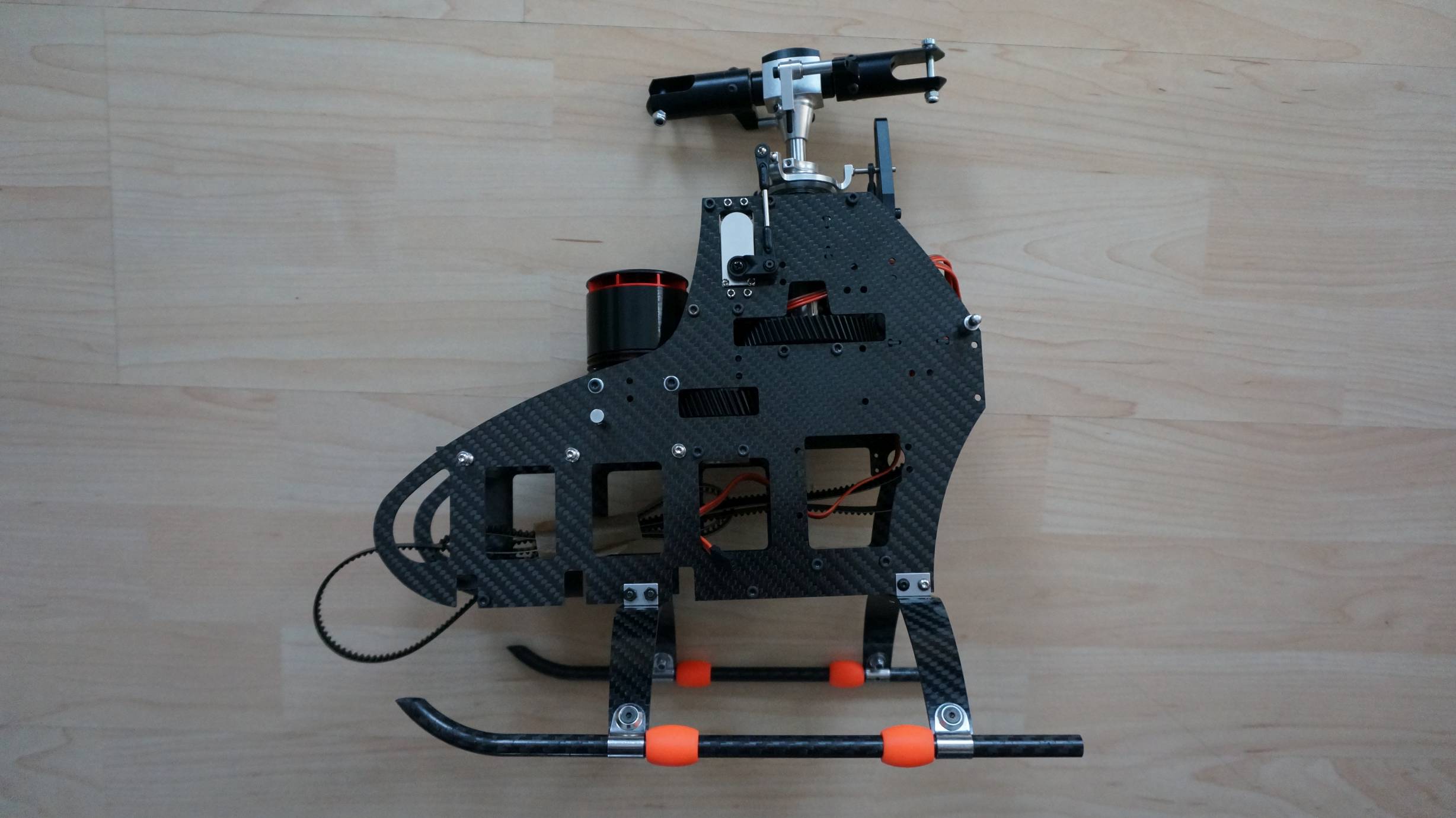

aktuell bin ich am verkabeln, man bricht sich an manchen stellen zwar fast die finger, aber man bekommt alles innerhalb des chassis verlegt. einzig der motor mußte nochmal raus, ansonsten konnte ich das chassis am stück lassen.

reglersignal und BEC zuleitung muß von vorne nach hinten.
vorne ist genug platz für den YGE120LVK und daneben ein IISI.

[torro]

heute kam die haube, jetzt isser komplett. erstflug war samstag. soweit alles super.
akkutechnisch geht bei mir maximal 700g, reicht aber für 6s4500

[Helimichel]

Super,viel Spaß damit.
Grüße Michael

[Andreas_S]

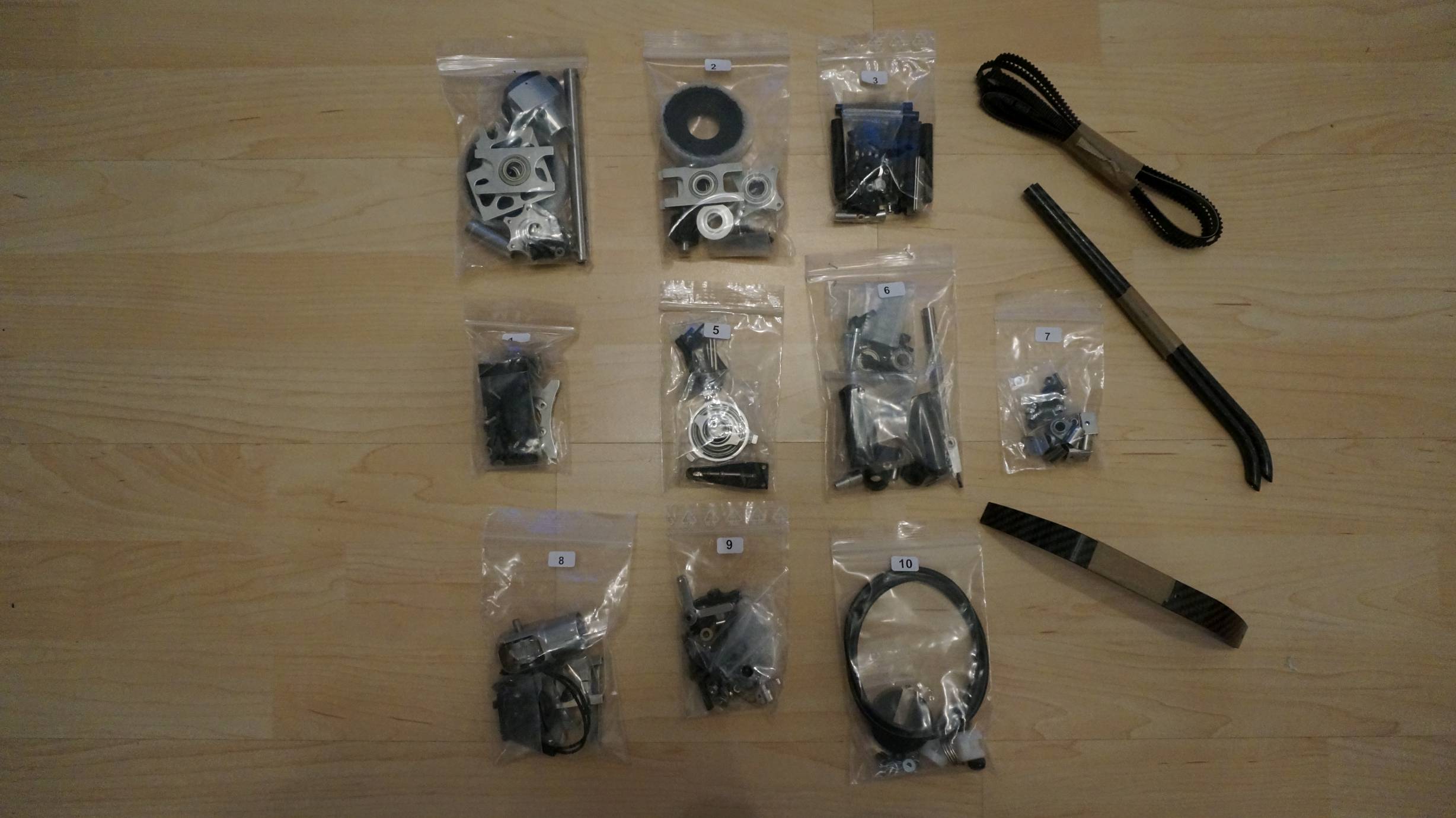

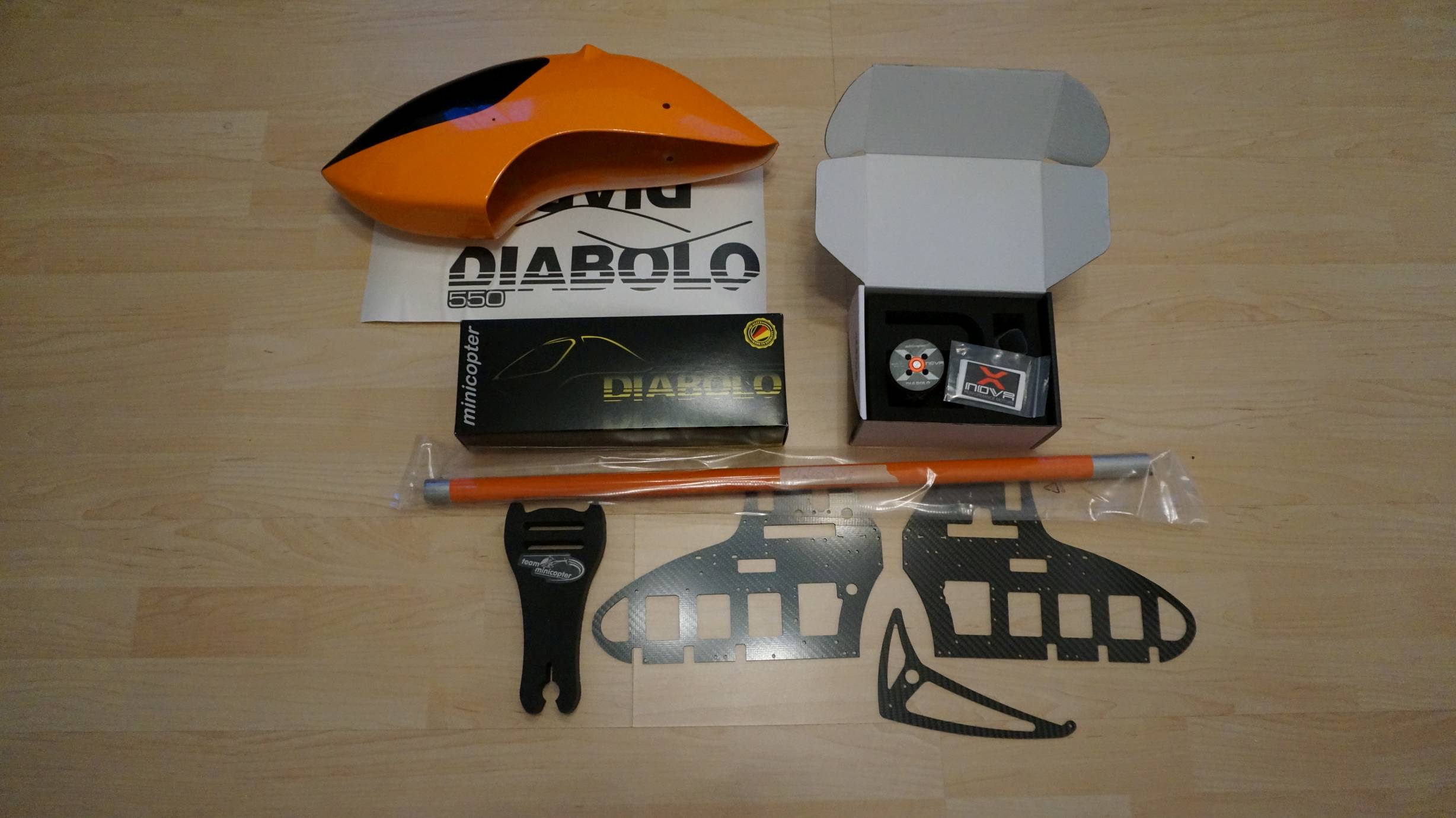

Dann will ich auch mal:
