Adapter/Tauschplatine für Empfänger
- Hummerfresse
- Beiträge: 1975
- Registriert: 22.02.2006 13:54:32
- Wohnort: Chiemgau
#1 Adapter/Tauschplatine für Empfänger
Hallo Leute
Habe heute bei Ebay eine Tauschplatine für z.B. einen Jeti R8 Empfänger
entdeckt.
Diese wird quasi fest im Modell verbaut...auf ihr kann dann der Empfänger einfach gan und ab gesteckt werden, ohne jedes einzelne Servokabel ab bzw. anzustecken. Dadurch würde man den Empfänger relativ schnell wechseln können.
anbei mal der Link, wie das Teil aussieht:
http://cgi.ebay.de/Jeti-Duplex-R8-2-4-S ... 4cee6ab7de
Sowas könnte man doch selbst auch leicht bauen.
Habe mal kurz einen kleine Skizze gemacht, wie die Beschaltung aussehen müsste.
Stimmt das so?
links auf der Buchsenleiste wird quasi der Empfänger gesteckt und rechts auf der Stiftleiste können dann die Servos angesteckt werden.
Habe heute bei Ebay eine Tauschplatine für z.B. einen Jeti R8 Empfänger
entdeckt.
Diese wird quasi fest im Modell verbaut...auf ihr kann dann der Empfänger einfach gan und ab gesteckt werden, ohne jedes einzelne Servokabel ab bzw. anzustecken. Dadurch würde man den Empfänger relativ schnell wechseln können.
anbei mal der Link, wie das Teil aussieht:
http://cgi.ebay.de/Jeti-Duplex-R8-2-4-S ... 4cee6ab7de
Sowas könnte man doch selbst auch leicht bauen.
Habe mal kurz einen kleine Skizze gemacht, wie die Beschaltung aussehen müsste.
Stimmt das so?
links auf der Buchsenleiste wird quasi der Empfänger gesteckt und rechts auf der Stiftleiste können dann die Servos angesteckt werden.
- Dateianhänge
-
- platine.JPG (23.92 KiB) 1431 mal betrachtet
no pain no gain
#2 Re: Adapter/Tauschplatine für Empfänger
Ja deine Zeichnung kommt hin.
Aber woher bekommst du die 3reihigen Stecker+Buchsenleiste und die Platine. Die Universalplatinen die du beim grossen C bekommst mußt du ja die Leiterbahnen entsprechend unterbrechen (was mir gar nicht gefällt) oder hast du die Möglichkeit Platinen selbst herzstellen? Übrigens gibt es die Wechselplatinen auch für den 617er Rubbe Futaba Empfänger bei Ebay.
Gruß Gerd
Aber woher bekommst du die 3reihigen Stecker+Buchsenleiste und die Platine. Die Universalplatinen die du beim grossen C bekommst mußt du ja die Leiterbahnen entsprechend unterbrechen (was mir gar nicht gefällt) oder hast du die Möglichkeit Platinen selbst herzstellen? Übrigens gibt es die Wechselplatinen auch für den 617er Rubbe Futaba Empfänger bei Ebay.
Gruß Gerd
Gruß Gerd
FX-30 2,4GHz
Bo 105 Rk 1,5m 10S E-Antrieb,ist kaputt
T-Rex 500 FBL, HC 3SX, flugfertig
Bell UH 1D Rk 1,8m 10S E-Antrieb - befindet sich im Bau
Fun Cup (noch nicht geflogen)
Shocky
Kölsch ist die einzige Sprache die man trinken kann
FX-30 2,4GHz
Bo 105 Rk 1,5m 10S E-Antrieb,ist kaputt
T-Rex 500 FBL, HC 3SX, flugfertig
Bell UH 1D Rk 1,8m 10S E-Antrieb - befindet sich im Bau
Fun Cup (noch nicht geflogen)
Shocky
Kölsch ist die einzige Sprache die man trinken kann
- Hummerfresse
- Beiträge: 1975
- Registriert: 22.02.2006 13:54:32
- Wohnort: Chiemgau
#3 Re: Adapter/Tauschplatine für Empfänger
Hallo!
Alles klar.
Ich bin Systemelektorniker
da liegt bei uns in der Firma genügend Baumaterial rum, habe mir gerade mal 2 solcher Platinen gelötet
Buchsenleisten und Stiftleisten im 2,5mm Raster gibts doch bein Conrad.
Und als Platine kann man z.B. diese Laborplatinen nehmen, welche keine Verbindungen hat und nur auf
einer Seite beschichtet ist. Die Bahnen zwischen den Signalpins muss man halt dann selbst schnell ziehen.
Gruß
Manuel
Alles klar.
Ich bin Systemelektorniker
da liegt bei uns in der Firma genügend Baumaterial rum, habe mir gerade mal 2 solcher Platinen gelötet
Buchsenleisten und Stiftleisten im 2,5mm Raster gibts doch bein Conrad.
Und als Platine kann man z.B. diese Laborplatinen nehmen, welche keine Verbindungen hat und nur auf
einer Seite beschichtet ist. Die Bahnen zwischen den Signalpins muss man halt dann selbst schnell ziehen.
Gruß
Manuel
no pain no gain
- Hummerfresse
- Beiträge: 1975
- Registriert: 22.02.2006 13:54:32
- Wohnort: Chiemgau
#4 Re: Adapter/Tauschplatine für Empfänger

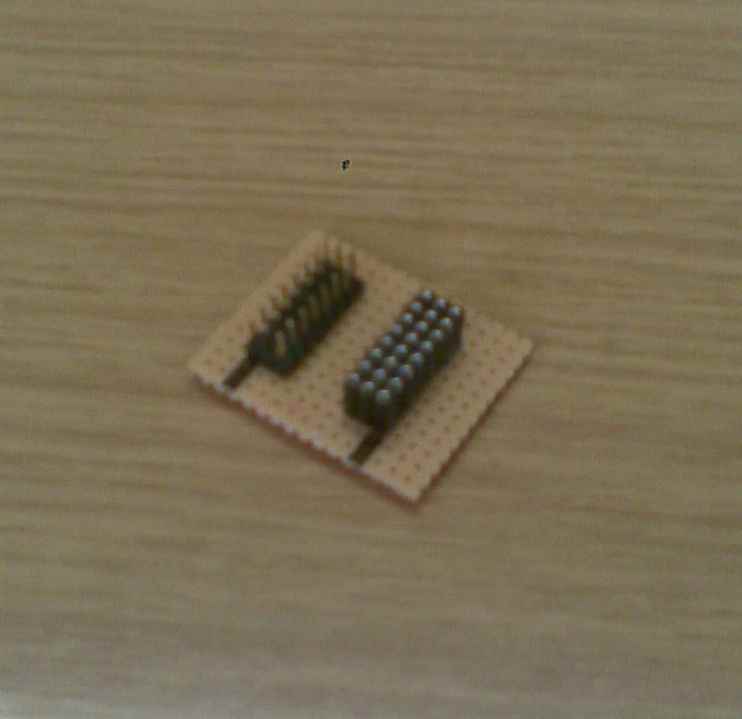

Habe mir mal schnell 2 solcher Platinen gelötet
Anbei 2 Fotos, leider nur Handyqualität
Was jetzt noch fehlt ist eine senkrechte Abstützung, an welcher man dann den Empfänger noch irgendwie fixieren kann. Entweder mit einem Kabelbinder oder mit Klettband.
Das muss dann aber angepasst werden, wenn der Empfänger drauf steckt.
Werde dazu dann ein Stück GFK-Platte Senkrecht im passenden Abstand auf die Platine harzen.
Gruß
Manuel
Anbei 2 Fotos, leider nur Handyqualität
Was jetzt noch fehlt ist eine senkrechte Abstützung, an welcher man dann den Empfänger noch irgendwie fixieren kann. Entweder mit einem Kabelbinder oder mit Klettband.
Das muss dann aber angepasst werden, wenn der Empfänger drauf steckt.
Werde dazu dann ein Stück GFK-Platte Senkrecht im passenden Abstand auf die Platine harzen.
Gruß
Manuel
- Dateianhänge
-
- Pic2
- Bild032.jpg (17.06 KiB) 1183 mal betrachtet
no pain no gain
#5 Re: Adapter/Tauschplatine für Empfänger
Über so was habe ich auch schon mal nachgedacht, aber mit Spektrum nicht wirklich Praktikabel weil man ja nicht einfach nur umstecken sondern auch neu binden muss.
Die Verbindungen von Plus und Minus müssten eigentlich gar nicht sein, es reicht eine 1:1 Verbindung.
Die Verbindungen von Plus und Minus müssten eigentlich gar nicht sein, es reicht eine 1:1 Verbindung.
- Hummerfresse
- Beiträge: 1975
- Registriert: 22.02.2006 13:54:32
- Wohnort: Chiemgau
#6 Re: Adapter/Tauschplatine für Empfänger
Hallo!
naja, + und - muss aber rüber geführt werden, sonst bekommen die Servos ja keinen Strom
Aber es würde wohl genügen einmal + und einmal - rüber zu führen.
Aber auch so stellt es nicht wirklich einen Mehraufwand dar.
Gruß
Manuel
naja, + und - muss aber rüber geführt werden, sonst bekommen die Servos ja keinen Strom
Aber es würde wohl genügen einmal + und einmal - rüber zu führen.
Aber auch so stellt es nicht wirklich einen Mehraufwand dar.
Gruß
Manuel
no pain no gain
#7 Re: Adapter/Tauschplatine für Empfänger
...naja, ist kein wirklich grosser Aufwand sowas zu layouten/bauen.
Was mich mal interessieren würde: Wie fest sitzt der Kram denn dann am Empfänger fest? Also wenn man öfters mal tauscht, leiden da nicht zwandsläufig die Kontakte? Auch wenn es am Empfänger nur Stiftleisten sind, ist ja beim Stecken/Ziehen des Empfängers eine mechnische Belastung (der Platine) vorhanden, die um das x-fache höher ist als wenn man nur einen Stecker zieht/steckt.
Ciao...
Markus
Was mich mal interessieren würde: Wie fest sitzt der Kram denn dann am Empfänger fest? Also wenn man öfters mal tauscht, leiden da nicht zwandsläufig die Kontakte? Auch wenn es am Empfänger nur Stiftleisten sind, ist ja beim Stecken/Ziehen des Empfängers eine mechnische Belastung (der Platine) vorhanden, die um das x-fache höher ist als wenn man nur einen Stecker zieht/steckt.
Ciao...
Markus
Stryker F-27Q Titan X50E Pterodactyl
Diverse FPV Copter
RC: MC-20 HoTT
#8 Re: Adapter/Tauschplatine für Empfänger
ziemlich, weil z.B. der 617 von Fuataba ein anderes Rastermaß hat, da passen die normalen Stiftsockel nicht richtig drauf, das klemmt ziemlich.adrock hat geschrieben:Wie fest sitzt der Kram denn dann am Empfänger fest?
Aber mit der Platine könnte man auch noch was anderes machen: der 617 darf nur bis 6V, das Heißt, man könnte die Stromversorgung für den Empfänger mit einem kleinen Festspannungsregler von der Versorgungsspannung der Servos abkoppeln, so in Richtung 2s Versorgung. Und/oder die TS Servos mit anderer Spannung versorgen wie Kreisel und Heck.
