#481 Re: Eigenbau Spektrum Modul für Futaba T8
Und das war meine Antwort auf das 10mW Gerücht: http://www.rc-heli.de/board/showpost.ph ... tcount=299
Die Sendeleistung wird im french mode nicht reduziert.
Die Sendeleistung wird im french mode nicht reduziert.
#482 Re: Eigenbau Spektrum Modul für Futaba T8
Es ist vollbracht!
Danke an alle, insbesondere an Mataschke, mha und DiDi.
Meine kleinen Modifikationen sind folgende:
Für den Koax Blade mCX muss die Mappingtabelle wieder die Reihenfolge 1,2,3,4,5,6 haben!
Ich habe den 6-fach-Inverter 4584 zur Impulsformung, Pegelanpassung und wenn nötig, zur Negation verwendet. Bei meiner MX-16s, die ja von hause aus neg. Pulse liefert, habe ich 2 Inverter in Reihe geschaltet. Das geht natürlich auch mit 1 Inverter und der Softwareänderung ("akt. Flanke"), aber freie Gatter hat's ja genug. Auf diese Weise lässt sich die Schaltung an alle üblichen PPM-Sender anpassen, egal ob DSC, L/S oder Platinenabgriff. Als LED verwende ich eine Doppel-LED, die nur einen Widerstand an der Kathodenseite braucht (leuchtet ja immer nur eine).
Nun habe ich ein noch nicht gelöstes Problem, was zwar nicht für den Betrieb nötig ist, aber für den Wissensdurst...
Das DEBUG klappt insofern nicht, dass im Monitorfenster eine Endloszeile mit cryptischen Zeichen vorbei läuft. Ich habe korrekt 115200 Baud eingestellt. Muss irgendwo noch ein Zeichencode geändert werden? Vielleicht gebt ihr noch einmal die korrekte Einstellung im Compiler an? Danke.
Die zweite Unklarheit ist, dass die Zeichen auch bei ausgeschalteten DE_BUG kommen. Ist das normal?
Technisch (fliegerisch) funktioniert alles bestens und zuverlässig.
Gruß,
molli
Danke an alle, insbesondere an Mataschke, mha und DiDi.
Meine kleinen Modifikationen sind folgende:
Für den Koax Blade mCX muss die Mappingtabelle wieder die Reihenfolge 1,2,3,4,5,6 haben!
Ich habe den 6-fach-Inverter 4584 zur Impulsformung, Pegelanpassung und wenn nötig, zur Negation verwendet. Bei meiner MX-16s, die ja von hause aus neg. Pulse liefert, habe ich 2 Inverter in Reihe geschaltet. Das geht natürlich auch mit 1 Inverter und der Softwareänderung ("akt. Flanke"), aber freie Gatter hat's ja genug. Auf diese Weise lässt sich die Schaltung an alle üblichen PPM-Sender anpassen, egal ob DSC, L/S oder Platinenabgriff. Als LED verwende ich eine Doppel-LED, die nur einen Widerstand an der Kathodenseite braucht (leuchtet ja immer nur eine).
Nun habe ich ein noch nicht gelöstes Problem, was zwar nicht für den Betrieb nötig ist, aber für den Wissensdurst...
Das DEBUG klappt insofern nicht, dass im Monitorfenster eine Endloszeile mit cryptischen Zeichen vorbei läuft. Ich habe korrekt 115200 Baud eingestellt. Muss irgendwo noch ein Zeichencode geändert werden? Vielleicht gebt ihr noch einmal die korrekte Einstellung im Compiler an? Danke.
Die zweite Unklarheit ist, dass die Zeichen auch bei ausgeschalteten DE_BUG kommen. Ist das normal?
Technisch (fliegerisch) funktioniert alles bestens und zuverlässig.
Gruß,
molli
Zuletzt geändert von molli am 18.02.2012 13:14:12, insgesamt 1-mal geändert.
#483 Re: Eigenbau Spektrum Modul für Futaba T8
So kenne ich das auch. Also das im France Mode eben Kanäle fehlen bzw. Ausgeblendet werden.mha hat geschrieben:Und das war meine Antwort auf das 10mW Gerücht: http://www.rc-heli.de/board/showpost.ph ... tcount=299
Die Sendeleistung wird im french mode nicht reduziert.
Werde trotzdem auf DsmX und Normal flashen...
grüße Michael
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
#484 Re: Eigenbau Spektrum Modul für Futaba T8
Debug mode:molli hat geschrieben:
Nun habe ich ein noch nicht gelöstes Problem, was zwar nicht für den Betrieb nötig ist, aber für den Wissensdurst...
Das DEBUG klappt insofern nicht, dass im Monitorfenster eine Endloszeile mit cryptischen Zeichen vorbei läuft. Ich habe korrekt 125200 Baud eingestellt. Muss irgendwo noch ein Zeichencode geändert werden? Vielleicht gebt ihr noch einmal die korrekte Einstellung im Compiler an? Danke.
Die zweite Unklarheit ist, dass die Zeichen auch bei ausgeschalteten DE_BUG kommen. Ist das normal?
Technisch (fliegerisch) funktioniert alles bestens und zuverlässig.
Gruß,
molli
setzen mit #define DEBUG
die baudrate ist dann 115200, d.h. im Arduino Serial Monitor auch 115200 setzen
normaler Betrieb, d.h. nicht Debug mode:
DEBUG nicht definieren (z.B. #define DE_BUG oder Zeile löschen)
das Spektrum Modul braucht 125000 baud. Das kann der Serial Monitor nicht, würde auch nichts bringen, da binär.
In der Software:
#ifdef DEBUG
Serial.begin(115200); // print values on the screen
#else
Serial.begin(125000); // closest speed for DSM2 module, otherwise it won't work
#endif
#485 Re: Eigenbau Spektrum Modul für Futaba T8
Besten Dank, mha!
Irrtum sprach der Igel... Ich wollte Daten sehen ohne angesteckten Sender...
Nun ist alles roger.
Die nächste Anschaffung ist ein Blade mQX für die verbleibende Indoor Saison. Die machen wirklich qualitativ gute Sachen.
Irrtum sprach der Igel... Ich wollte Daten sehen ohne angesteckten Sender...
Nun ist alles roger.
Die nächste Anschaffung ist ein Blade mQX für die verbleibende Indoor Saison. Die machen wirklich qualitativ gute Sachen.
#486 Re: Eigenbau Spektrum Modul für Futaba T8
Dann aber schnell...bald ist wieder Outdoorsaison!!molli hat geschrieben: Die nächste Anschaffung ist ein Blade mQX für die verbleibende Indoor Saison
Plus an Masse, das knallt klasse!
zu Luft: Logo 600SE, TDR, Blade 130x, mcpx V1 BL & V2 stock
Knuffel V2, Corsair, Mentor als Wasserflugzeug, Turn Left, Impressivo, Knurri, Hexa-Copter, Agrumi-Nanowii-X und Nanowii-Y6, Wilga im Aufbau
zu Land: E-Maxx 16,8V BL
zu Wasser: NoStep 2, Jetböötchen "Tear Into", MHZ Mystic 114 im Aufbau
Powerd by...GensAce
zu Luft: Logo 600SE, TDR, Blade 130x, mcpx V1 BL & V2 stock
Knuffel V2, Corsair, Mentor als Wasserflugzeug, Turn Left, Impressivo, Knurri, Hexa-Copter, Agrumi-Nanowii-X und Nanowii-Y6, Wilga im Aufbau
zu Land: E-Maxx 16,8V BL
zu Wasser: NoStep 2, Jetböötchen "Tear Into", MHZ Mystic 114 im Aufbau
Powerd by...GensAce
#487 Re: Eigenbau Spektrum Modul für Futaba T8
Weiß jemand, ob in der HP6DSM das gleiche HF-Modul wie in der DX4e steckt?
Viele Grüße
Tilo
Blade mQX - T-Rex 450 SE V2 - T-Rex 500 ESP FBL - Tricopter TK-V1 NanoWii
... schlimmer geht's immer
Tilo
Blade mQX - T-Rex 450 SE V2 - T-Rex 500 ESP FBL - Tricopter TK-V1 NanoWii
... schlimmer geht's immer
#488 Re: Eigenbau Spektrum Modul für Futaba T8
Hi Tilo.
Aufschrauben und reinsehen. Notfalls musst Du mal ein paar Fotos posten.
Aufschrauben und reinsehen. Notfalls musst Du mal ein paar Fotos posten.
#489 Re: Eigenbau Spektrum Modul für Futaba T8
Nein, da sollte ein X1TXN Modul drin sein (siehe http://www.hacksmods.com/2011/12/spektr ... rom-hp6dsm). Die DX4e hat ein AMTX11. Funktionieren müsste das aber auch, hat aber eine andere Pinbelegung. Versuch macht kluch.
#490 Re: Eigenbau Spektrum Modul für Futaba T8
Moin Egbert,echo.zulu hat geschrieben:Aufschrauben und reinsehen.
das geht leider nicht, denn ich habe keinen solchen Sender. Mir ist nur aufgefallen, dass die HP6DSM teils billiger als die DX4e bei Ebay weggeht, könnte also von daher eine Alternative sein, und deshalb meine Frage.
Danke! Hm, dann lasse ich vorerst die Finger davon und halte mich lieber an erprobte Setups.mha hat geschrieben:Nein, da sollte ein X1TXN Modul drin sein
Viele Grüße
Tilo
Blade mQX - T-Rex 450 SE V2 - T-Rex 500 ESP FBL - Tricopter TK-V1 NanoWii
... schlimmer geht's immer
Tilo
Blade mQX - T-Rex 450 SE V2 - T-Rex 500 ESP FBL - Tricopter TK-V1 NanoWii
... schlimmer geht's immer
#491 Re: Eigenbau Spektrum Modul für Futaba T8
mha hat geschrieben:Funktionieren müsste das aber auch, hat aber eine andere Pinbelegung. Versuch macht kluch.
Ich behaupte dass die Belegung dieselbe wie beim AMTX11 ist .
Zumindest wenn man dem Link des X1TXN folgt
grüße Michael
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
----------------------------------------------------------
Flying is the best fun you can have - with your pants on
T8FG mit SpeckDrumm MOD/ T9CP,MCPx @T8FG SpeckDrumm,TT Mini Titan FBL ,GAUI EP200 FBL,
TREX 500 FBL, suche Sponsor für MicroBeast Test ....
Status: Rundflug mit Kunstflugeinlagen manchmal Tic und weniger Toc
Besucht uns auf HeliChat.de - Von Helipiloten für Helipiloten
#493 Re: Eigenbau Spektrum Modul für Futaba T8
Hallo Leute.
Ich hab mir das Teil gestern auch zusammen gelötet. Es ist für für FF-7 gedacht.
Jetzt hab ich folgendes Problem.

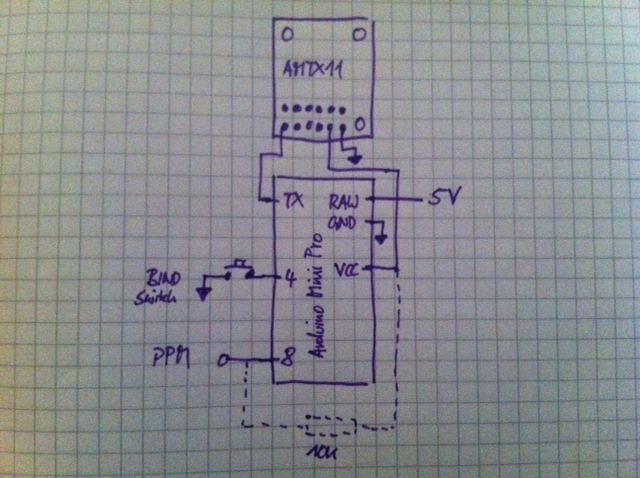

Binden kann ich. Die Rote LED leuchtet danach auf. Aber irgendwie kommt kein PPM Signal aus der FF-7 raus.
Wenn ich am PIN8 beim Arduino das Potenzial manuell ändere flackert manchmal kurz die Grüne LED. Scheint also, als ob alles in Ordnung ist.
Wie genau muss ich denn die Funke einstellen, daß der Lehrer/Schüler betrieb akitiviert wird.
Laut Anleitung (http://db.tt/pnNO21rl) Soll ich Schalter H bei der Übergabe gedrückt halten, aber in der Funke bleibt der Schalter immer auf "aus".
Kann es denn sein, daß die FF-7 das Modul nicht als Schüler erkennt und dewegen auch den Betrieb nicht aktiviert?
Oder hab ich hier nen anderen Knoten im Kopf?
Ich versuche das mal an der T8 von nen Kumpel zu testen, um zu sehen, obs an der Funke liegt.
Bin für jeden Tip dankbar
Ich hab mir das Teil gestern auch zusammen gelötet. Es ist für für FF-7 gedacht.
Jetzt hab ich folgendes Problem.
Binden kann ich. Die Rote LED leuchtet danach auf. Aber irgendwie kommt kein PPM Signal aus der FF-7 raus.
Wenn ich am PIN8 beim Arduino das Potenzial manuell ändere flackert manchmal kurz die Grüne LED. Scheint also, als ob alles in Ordnung ist.
Wie genau muss ich denn die Funke einstellen, daß der Lehrer/Schüler betrieb akitiviert wird.
Laut Anleitung (http://db.tt/pnNO21rl) Soll ich Schalter H bei der Übergabe gedrückt halten, aber in der Funke bleibt der Schalter immer auf "aus".
Kann es denn sein, daß die FF-7 das Modul nicht als Schüler erkennt und dewegen auch den Betrieb nicht aktiviert?
Oder hab ich hier nen anderen Knoten im Kopf?
Ich versuche das mal an der T8 von nen Kumpel zu testen, um zu sehen, obs an der Funke liegt.
Bin für jeden Tip dankbar
Greetz
Guido
******************************************************************************************************************************************************************
Blade 130X
Logo 400SE HC3-SX, FF-7, SB 465FBL/Edge 72 Blätter, MKS-DS9660A+/MKS-BLS980, Hacker A40/XB70Pro, 18er Ritzel
Compass 7HV - Graupner HBS870/770, Scorpion 4035-530KV, Compass TracX FBL, DIY Digitaler Phasen Sensor, Fuison Hawk 120HV, RX: R6303SB, TX: T8FG
******************************************************************************************************************************************************************
Guido
******************************************************************************************************************************************************************
Blade 130X
Logo 400SE HC3-SX, FF-7, SB 465FBL/Edge 72 Blätter, MKS-DS9660A+/MKS-BLS980, Hacker A40/XB70Pro, 18er Ritzel
Compass 7HV - Graupner HBS870/770, Scorpion 4035-530KV, Compass TracX FBL, DIY Digitaler Phasen Sensor, Fuison Hawk 120HV, RX: R6303SB, TX: T8FG
******************************************************************************************************************************************************************
- acanthurus
- Beiträge: 3348
- Registriert: 21.10.2008 08:39:59
- Wohnort: Kreis Ludwigsburg
#494 Re: Eigenbau Spektrum Modul für Futaba T8
Mal ne andere Frage:
Hat sich jemand schon mal das HF-Teil der Kyosho Miniums angeschaut bzw. rausgefunden, wie das angesteuert wird?
Die Empfängerboards von Minium Cessna und Parkzone Vapor sehen so verdächtig ähnlich aus, und auch der Bedienvorgang (Binden etc,) läuft zwischen der kyosho-Fernsteuerungen und der MLP4DSM quasi gleich, so dass man da auch Parallelen beim Sender-HF-Teil vermuten würde.
Dieses ist über eine zweireihige Stiftleiste mit insgesamt 10 Pins an die Senderplatine angeschlossen. Es scheinen dabei aber mehr als nur 3 Pins tatsächlich verwendet zu werden.
gruß
andi
Hat sich jemand schon mal das HF-Teil der Kyosho Miniums angeschaut bzw. rausgefunden, wie das angesteuert wird?
Die Empfängerboards von Minium Cessna und Parkzone Vapor sehen so verdächtig ähnlich aus, und auch der Bedienvorgang (Binden etc,) läuft zwischen der kyosho-Fernsteuerungen und der MLP4DSM quasi gleich, so dass man da auch Parallelen beim Sender-HF-Teil vermuten würde.
Dieses ist über eine zweireihige Stiftleiste mit insgesamt 10 Pins an die Senderplatine angeschlossen. Es scheinen dabei aber mehr als nur 3 Pins tatsächlich verwendet zu werden.
gruß
andi
I told my mom when I grow up I want to be an Engineer, she told me I can't do both!
#495 Re: Eigenbau Spektrum Modul für Futaba T8
Hi,
Tast H also den "Lehrer" Schalter brauchst du nur um Lehrersignale zu senden....
Auf welchem PIN am Stecker der FF7 liegt das PPM Signal ? Den Pin zu vertauschen , das ist ein gern gemachter Fehler ....
Tast H also den "Lehrer" Schalter brauchst du nur um Lehrersignale zu senden....
Auf welchem PIN am Stecker der FF7 liegt das PPM Signal ? Den Pin zu vertauschen , das ist ein gern gemachter Fehler ....
