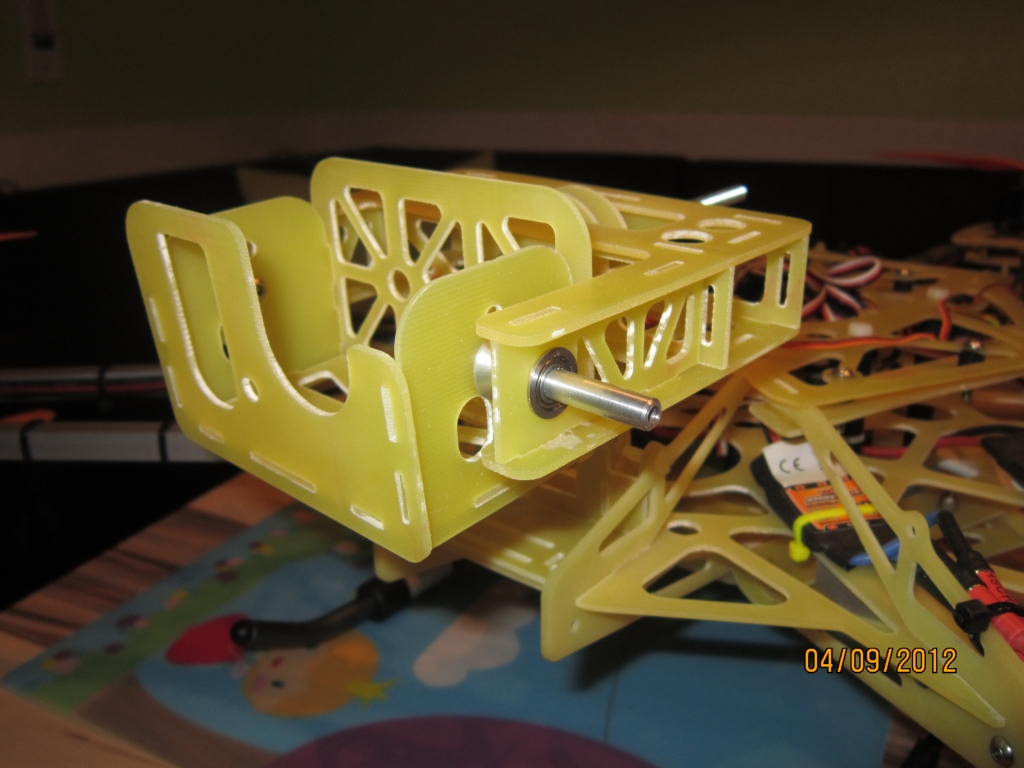

Heute hab ich das Kameragimbal gefräst. Wo ich mir jetzt unschlüssig bin ist die Position dei das dann später am Kopter haben soll, zwischen den Auslegern kommt das ziemlich weit nach vorne, wahrscheinlich bau ich das ein wenig oberhalb der Nase ein. Da muss ich wohl mal beide Varianten Zeichnen und fräsen.
Das Gimbal an sich ist ein Entwurf von Rober-T aus dem UAVP-Forum.
Im Anhang sind wieder ein paar Bilder
Grüße
Adrian
