Der WII-Copter ( Selbstbau-Projekt )

[Scotch]

Hallo Topas,

den Sat von Spektrum kannst Du direkt anschließen, den 1hoch4 Wandler brauchst du nicht.

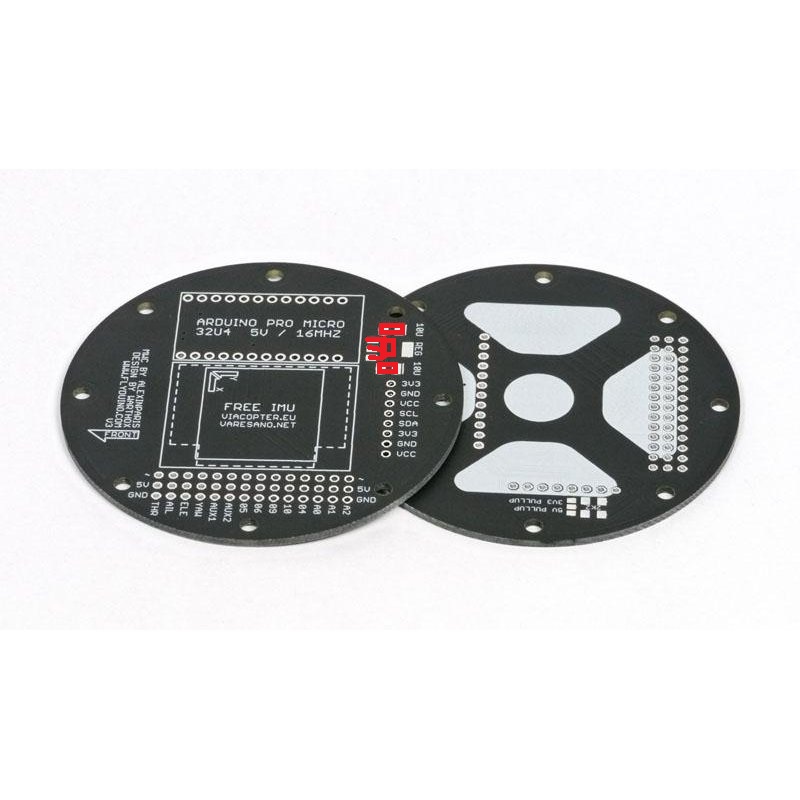

Die 3,3v hast du auf deinem Board (2. Foto von dir) jeweils rechts neben neben GND und ist mit 3V3 bezeichnet,
allerdings musst du den 3,3v Regler und die 2 10uF (SMD) auflöten dafür sind die Pad's unterhalb der USB Buchse.
Mit dem RXI kann ich dir nicht weiterhelfen im Zweifelsfall direkt am ProMicro kannst ja mal gucken ob
du sehen kannst wo die Leiterbahn hin geht.

Hoffe ich konnte dir helfen

Gruß Ingo

[topas]

Super, vielen Dank Scotch! Das bringt mich schon weiter beim verstehen.
Muss ich bei Regler und den Kondensatoren beim Kauf etwas spezielles beachten? Die nächste Frage wäre wie die an der Stelle verlötet werden müssen...
Ich hab mal in den Anhang gestellt wie ich denke,dass es verlötet werden muss. Ich hoff' ich mach mich jetzt nicht total zum Affen.
Bleibt eigentlich nur noch die Frage mit J1 vom ProMicro - ich würde den nach aktuellem Kenntnisstand schließen?

[Scotch]

Ja das sieht gut aus.
Welche Bauteile das genau sind (besonders der Regler) weiß ich nicht
J1 ? wofür war der noch gleich irgend etwas mit der Stromversorgung.
Hab es z.z nicht auf dem Schirm....

Ah ich hab etwas gefunden.
Schau mal bei Watterot http://www.watterott.com/de/Pro-Micro-5V/16MHz unten stehen ein paar PDFs zur Verfügung
unter anderem der Schaltplan. Sollte dir weiter helfen.

Gruß Ingo

[topas]

Genau, so wie ich das verstanden habe ist J1 für die Stromversorgung des Boards. Nur ist der ProMicro bei Watterot eine Revision älter (v10) und da ist das mit J1 nochmal ein bisschen anders beschrieben Ich raff das einfach nicht...
Ich hab die Revision v11:

[Scotch]

Also so wie ich das versteh, läuft der uC bei der Version 11 mit 3,3v
Wenn du ihn mit 3,3v an VCC betreibst, dann muss j1 geschlossen werden. Der onboard Regler wird umgangen. Bei 5V an VCC muss J1 offen sein.
Wenn du das ProMicro nur über RAW (Max 16v wenn ich das richtig verstehe) ist J1 egal. Da die Diode den weg zum J1 sperrt.
Wie gesagt. So versteh ich das.
Evtl kann das ja noch jemand bestätigen.
Gruß Ingo

[segelpeter63]

Hallo allerseits, ich hatte die Tage einen Link, in dem erklärt wurde, wie man auf dem 32u4 Leonardo noch mehr Platz sparen kann, indem man z.B. den Code für die Maus und anderes nicht mehr mitlädt. Hat sich Jemand von Euch vielleicht diesen Link gespeichert? Ich finde es einfach nicht mehr und wollte es nochmal nachlesen. Die Chronik meiner PCs gibt nix her.

Hintergrund: Durch aktivieren des Nick/Roll Ausgleichs ist der Sketch wieder um ein paar Bytes zu groß.

Oder gibt es eine komplette Steuerung auf Atmega 2560 Basis zu kaufen?

Grüße

Peter

[Jingej]

ich sach nur... naze32... (wenn schon neue FC)

[el-dentiste]

Hi
Ja entweder nen mw32 oder naze 32 oder nochn bissl warten dann kommt ne neue geile FC
Dauert nicht mehr lang.

[segelpeter63]

Hi
Ja entweder nen mw32 oder naze 32 oder nochn bissl warten dann kommt ne neue geile FC
Dauert nicht mehr lang.

Warten ist heutzutage kein Problem als Modellbauer, oder?

Im Ernst, haste ne Info, gern auch PN. Bin immer interessiert. Dann hab ich hier schon 3 FC verschiedenster Art rumliegen......die müssen dann auch wieder raus.

Danke und Gruß

Peter

[RoadRunner373]

hab dir den link mal per pn geschickt weil es in nem anderen forum war... lol

[DUKE40]

Hi Zahnfee,

was bedeutet nicht mehr lange? Ein Paar Tage, ein Paar Wochen oder ein Paar Monate
Muss für meinen nächsten schon mal planen, und da soll eine FC mit mehr Speicher, damit ich auch weitere Funktionen von der MultiWii nutzen kann.
Bin auf der NanoWii mit den GPS an der Grenze, da geht nichts mehr, und ich kann keine DEV probieren.

[topas]

Also so wie ich das versteh, läuft der uC bei der Version 11 mit 3,3v
Wenn du ihn mit 3,3v an VCC betreibst, dann muss j1 geschlossen werden. Der onboard Regler wird umgangen. Bei 5V an VCC muss J1 offen sein.
Wenn du das ProMicro nur über RAW (Max 16v wenn ich das richtig verstehe) ist J1 egal. Da die Diode den weg zum J1 sperrt.
Wie gesagt. So versteh ich das.
Evtl kann das ja noch jemand bestätigen.
Gruß Ingo

Puh, ist das nicht genau umgekehrt? J1 geschlossen= 5V und geöffnet 3,3v? Jetzt bin ich endgültig verwirrt
Was ist denn mit uC gemeint?

Danke & Gruß

[dollreiner]

ich weiss nur soviel... das Piezos in nem Quadro voll Kacka sind!

och, das kann man so nicht sagen.
für die FC vom Mikrokopter gibt es ein kompassmodul, damit weiss er immer wie er zu stehen hat und temperaturabhängiges gieren gibt es damit nicht mehr.

man muß sich halt den "richtigen" quadrocopter zulegen *duck*

vielleicht hab ich die frage nicht verstanden, aber warum denn nicht damit :

http://www.pollin.de/shop/dt/NTM4OTgxOT ... DMM01.html

mit neigungskompensation (inklination, oder ? falls dich fehlweisung beistarkem kippen stört) , kriegst du den kompasswinkel aufs grad genau. mit den richtigen pid-parametern steht der dann im gier wie an ner schnur befestigt. beim waypoint könnte auch ein präziser sollwinkel in geographischen grad angegeben werden.

Das Beste : 6.95 € !

[Crizz]

na dann bau es dir doch einfach ein und schreib die SW um, ist doch kein Thema, oder ?

[Scotch]

Also so wie ich das versteh, läuft der uC bei der Version 11 mit 3,3v
Wenn du ihn mit 3,3v an VCC betreibst, dann muss j1 geschlossen werden. Der onboard Regler wird umgangen. Bei 5V an VCC muss J1 offen sein.
Wenn du das ProMicro nur über RAW (Max 16v wenn ich das richtig verstehe) ist J1 egal. Da die Diode den weg zum J1 sperrt.
Wie gesagt. So versteh ich das.
Evtl kann das ja noch jemand bestätigen.
Gruß Ingo

Puh, ist das nicht genau umgekehrt? J1 geschlossen= 5V und geöffnet 3,3v? Jetzt bin ich endgültig verwirrt
Was ist denn mit uC gemeint?

Danke & Gruß

Großes sorry, Du hast natürlich recht.
geschlossen= 5V und geöffnet 3,3v
uC = µC = Micro Controler Also der Atmel Chip
So langsam werde ich auch verwirrt.
Hast Du die Platine vom Paul ?
Ich schaue morgen mal bei meiner nach, welche Version das bei mir ist.
Gruß Ingo
