Hardware für Heli-Homecockpit

[yogi149]

Hi,

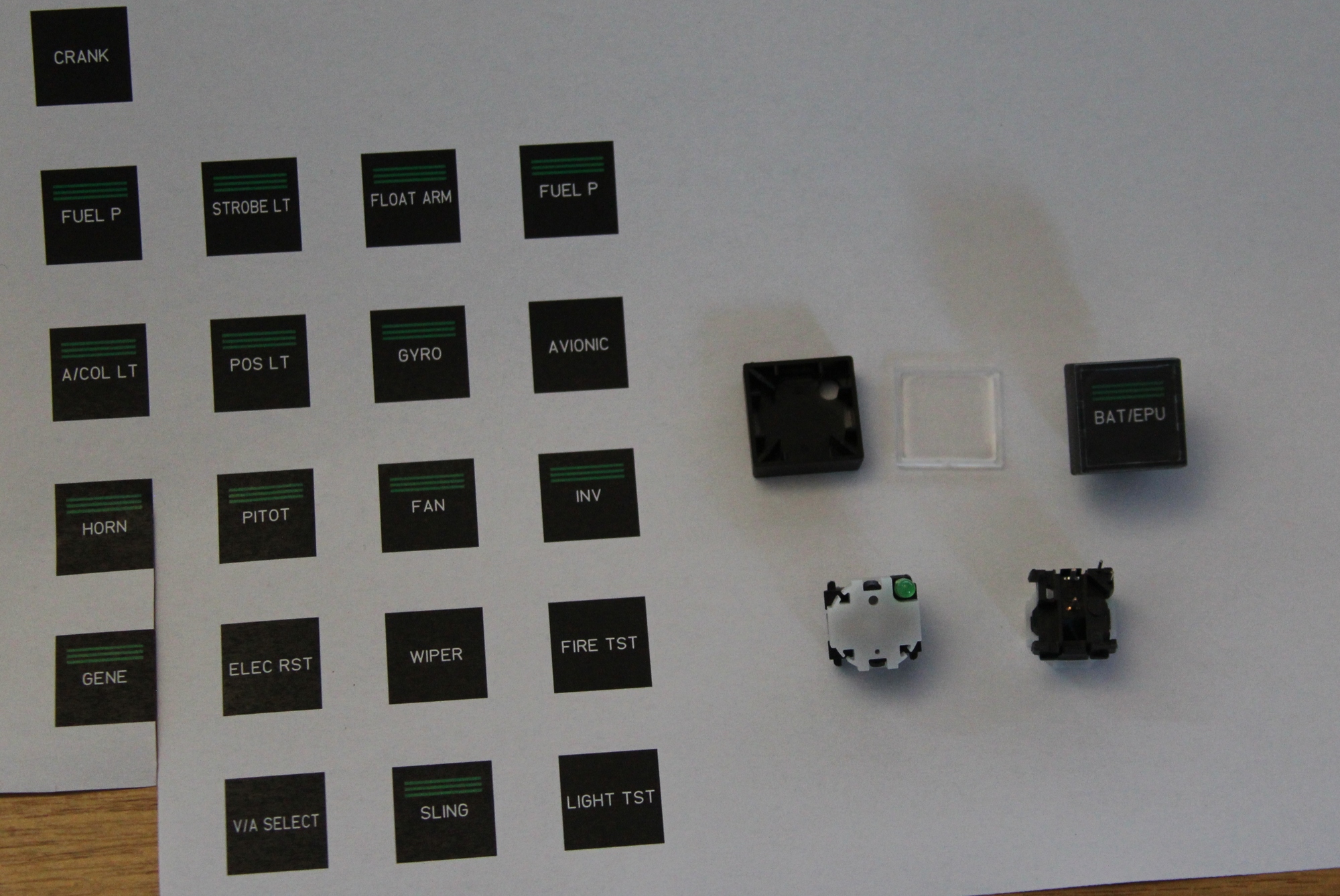

die sind von Voelkner: Taster ohne Rastfunktion und die Kappe


Beschriftung mit CorelDraw und Laserdrucker.

Dem Original "ähnlichere" Taster mit Beleuchtung und Rastfunktion waren mir definitiv zu teuer.
Mit denen hier kann ich ganz gut leben, zumal die Rastfunktion und die Lichtschaltung vom verwaltenden Arduino übernommen wird.
Das muß ja sowieso die Werte an den XPlane übermitteln und darstellen.

[ronyada]

Hi Jürgen die taste oben links hat die eine specielle bedeutung Crank LOL. Das sieht super aus.

[Mataschke]

Gerade zufällig gefunden

http://cnmv.ploiesti.roedu.net/~radu/stuff/ec120.pdf

Btw. laut Manual ist die CRANK Taste dafür da den Starter zu betätigen ohne Triebwerksstart. Z.b. bei einer Engine Fire Procedure oder nach einem Missglückten Startversuch...

[yogi149]

Hi,

wenn ich das Handbuch richtig verstehe, wird die Taste (die ja unseren Zustand im Sinne von Spinner beschreibt) benutzt um die Turbine ohne Kerosin drehen zu lassen, wenn sie für einen Neustart noch zu heiß ist > 200°.
Oder bei Feuer....

(edit: man sollte das Handbuch nicht zu lange studieren. Deswegen hat dann Michael das schon geschrieben, während ich noch die richtige Stelle gesucht habe. )

[echo.zulu]

Moinsen.
Ihr arbeitet schneller als ich überhaupt denken und lesen kann. So kann das doch nix werden.

[Mataschke]

Deswegen hat dann Michael das schon geschrieben, während ich noch die richtige Stelle gesucht habe.

ich dachte/ befürchtete schon, ich werde einfach ignoriert

[yogi149]

HI,

kleines Update:

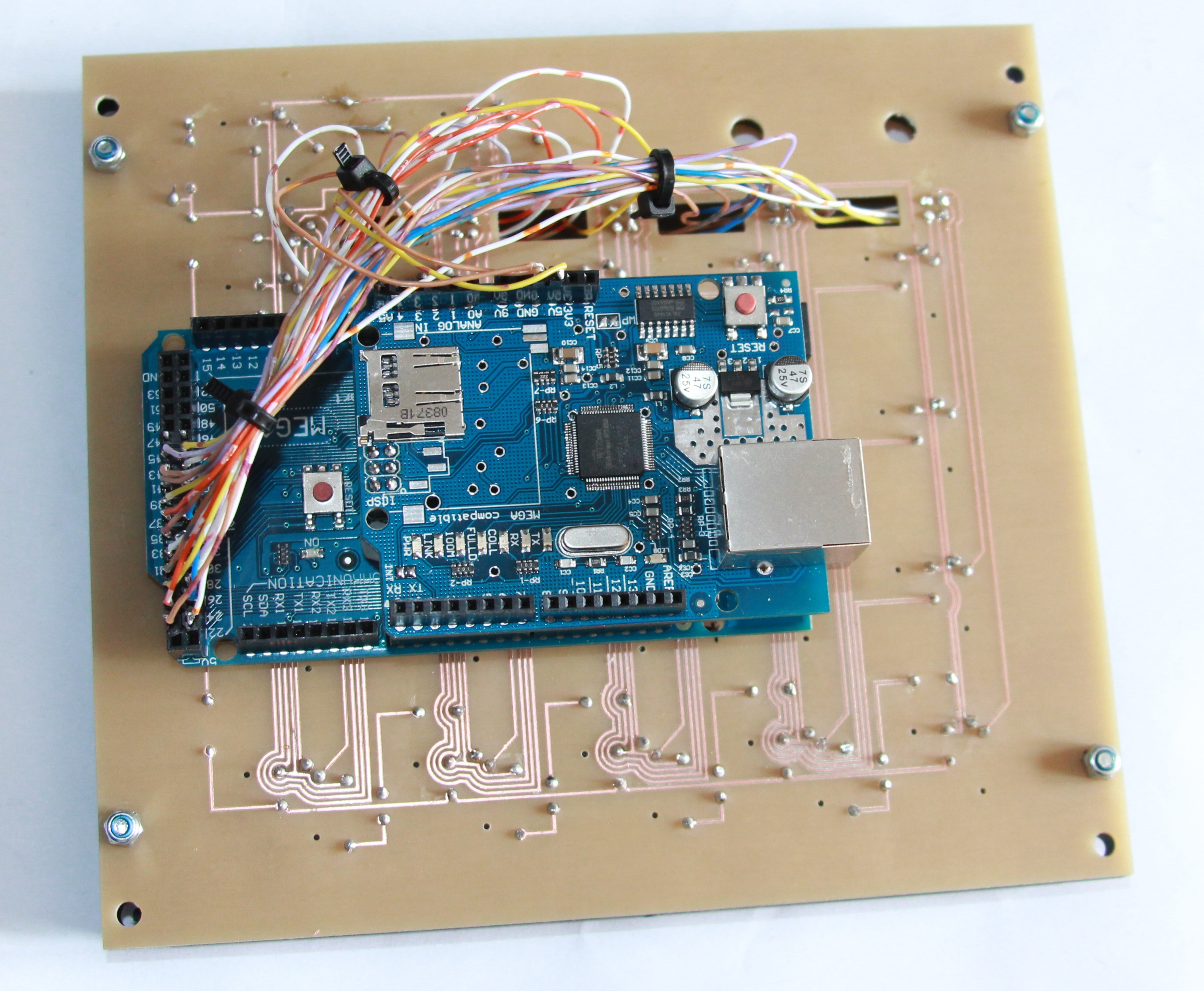

Direktlink zur RHF-Videothek Auf der Rückseite ist ein Sainsmart Mega mit Ethernet-Shield angebaut.


Das Board wird meine Kommunikation mit dem XPlane übernehmen.
Da XPlane ja nur einen Daten Ausgangsport hat, wird die Verteilung der Daten auf dem MEGA Board passieren.
Daten für andere Netzteilnehmer werden dann über das MEGA Board auf andere Ports weitergegeben.
Z.B. für moving Map auf dem Tablett und aktuell die emulierten Instrumente auf dem Linux Rechner.

Die Tasten werden auch schon abgefragt, wobei ich echt Glück mit einem Tastenfeld habe.
Da wird der Zustand nur "getoggelt" und dabei die passende LED zum Ausgang gesetzt. An der Ausarbeitung ist Thomas gerade dran.
Sein Overheadpanel wird dagegen wesentlich mehr Aufwand nötig machen.

[yogi149]

Hi,

das Tastenpanel funktioniert schon fast vollständig.
(Video kommt demnächst, das hat noch keinen Halter)

Aber eigentlich wollte ich jetzt nur darauf hinweisen, das bei DCS wieder Rabatt im Shop ist.

[Sundog]

schon ausgenutzt

[Sundog]

bist schon was mit dem stick geworden, oder zu viel anderes auf dem tisch?

[yogi149]

Hi,

kleiner Schritt:



Die Coolie-Hat muss ich noch drucken.

Und Thomas wird es freuen: die neuen Taster haben einen besseren Druckpunkt.

Ganz schön viel Arbeit, um aus dem Scan eine druckbare und vor allen Dingen montierbare Version zu machen.
Das Original ist wohl ein einteiliger Aluguß mit verlorenem Kern. Aber da möchte ich keinen Taster wechseln müssen.
Deswegen wird mein Griff in 5 Teilen gedruckt.

[AM0K]

Giiiiiiiiieeeeeriiiiiiiiiiig

[Sundog]

bei mir geht es auch bald weiter, samstag werde ich wohl einer kleine fräse zuflucht gewähren....
bin noch am schauen welches material ich für die panels nutzen kann....

[Sundog]

geiler kopf jürgen.

[yogi149]

Hi Jan-Malte,

bin noch am schauen welches material ich für die panels nutzen kann....

schau Dir mal RESOPAL an. Das in 6mm grau habe ich bei uns im "BAUHAUS" in der Holzabteilung gefunden.
