3D-Druck für DAU

[CubaLibreee]

Hey Juergen,
deine Ersten Teile aus dem kleinen HK Drucker sehen wirklich cool aus. Ich bin auch schon lange am überlegen aber wegen meinem kuerzlichen 250er Projekt hab ich noch keine Idee meine Frau zu umgehen...
Wie bist du zufrieden mit dem 3D Drucker von HK bezueglich der Oberflaechenquallitaet und Genauigkeit???
Grueße

[Juergen110]

Moin zusammen

freut mich, das der Thread Anklang findet
Ich muss auch sagen, das diese 3D-Druckerei echt faszinierend ist!
Allerdings auch ein wenig Zeitaufwändig, wenn manche Teile Stunden auf dem Drucker zum "wachsen" brauchen
Aber wie sage ich immer zu meiner Smaragdantilope: Ich bin ja noch jung. Ich habe Zeit....

Wie bist du zufrieden mit dem 3D Drucker von HK bezueglich der Oberflaechenquallitaet und Genauigkeit???

Oberflächenqualität:
Ist okay. Du kannst natürlich die einzelnen Layer/Schichten sehen, die er aufbaut.
Und dann auch noch wählen in welcher Auflösung: 0,1 , 0,2 oder 0,3 mm
Je kleiner, je besser (Also auch hier ist die Aussage von Frauen widerlegt, das die Größe keine Rolle spielt....Diesmal nur umgekehrt... )

Genauigkeit:
Die hat mich am meisten überrascht !!
Das Dringen druckt im 0,2mm Bereich genau
Und es gibt Anleitungen, wie man das noch optimieren kann.
Ehrlich gesagt, werde ich da aber nix mehr dran rumfummeln, da das absolut ausreichend für meine Anforderungen ist.

Gestern war auspacken des neuen Spielzeug angesagt.
Habe auch paar Fotos geschossen und werde nachher noch paar Details einstellen
So wie ich es angedroht habe...

[CubaLibreee]

Hahaaa einer der noch wach ist.
Wie ist es mit Lautstaerke und Geruch? Kann man so n Ding ueber Stunden in der Wohnung laufen lassen?

[Ditschl87]

da jürgen wohnt ja auch am anderen ende
da geht bzw ist die sonne schon da.

[CubaLibreee]

Bei mir geht sie gerade unter. Schnief

Und was ist deine Ausrede? Habt ihr nicht in DE um die 2.45 Uhr?

[Juergen110]

Hallo ihr Nachteulen

Wie ist es mit Lautstaerke und Geruch? Kann man so n Ding ueber Stunden in der Wohnung laufen lassen?

Kein Thema. Der "piepst" ein wenig....
Aber das lauteste ist der kleine USB-Ventilator den ich daneben gestellt habe

Ich als Raucher, bin zum Thema Geruch nicht die Referenz
Jedenfalls konnte mein vermutlicher unsensibler Geruchssinn noch nix feststellen
Und meine Smaragdantilope hat auch noch nix gesagt...


So, gleich kommen paar Bilder vom auspacken.
Das chinesische Internet ist nicht das beste, kann also sein das ich das in mehrere Beiträge packen muss

[Ditschl87]

ich bin gerade am umbauen von ein paar spielekonsolen.
also löten andere software aufspielen casemod.

nebenbei am schauen ob ich meine 3d dateien umwandeln kann ins richtige format und natürlih teilen, solln ja große teile werden
https://www.dropbox.com/s/btv2oxgagqneg ... 5.jpg?dl=0
und evtl nen bausatz kaufen wenn es klappt

gesendet um 03:12 ^^

ich hab was gelesen von 55db was so ein drucker haben soll, für die wohnung sollte man pla hernehmen.

[Juergen110]

So, dann mal ein paar Bilder von Kartons und undefinierbaren Inhalten

So habe ich ihn vorgefunden, als ich nach Hause kam.
Das schönste an allem, das ÖFFNEN des Karton, wurde mir genommen
Verdammte neugierige Weiber...

Lieferung

Drucker 01.JPG (116.06 KiB) 1605 mal betrachtet

In Lage 1 findet sich eine Packliste

Drucker 02.JPG (72.87 KiB) 1605 mal betrachtet

Die ersten "echten" Teile in Lage 2
Das beheizbare Druckbett ist bereits vormontiert, mit Lagern und allem drum und dran.
Details kommen noch später, beim Zusammenbau...

Drucker 03.JPG (91.41 KiB) 1605 mal betrachtet

In Lage 3 das Netzteil (Karton) Kapton-Band und das vormontierte Druckelement.
Eine 1 Kg Rolle PLA ist auch dabei

Drucker 04.JPG (76.58 KiB) 1604 mal betrachtet

Die späteren Führungen und Gewindebuchsen der Z-Achse, auch vormontiert

Drucker 05.JPG (69.61 KiB) 1605 mal betrachtet

DIE Überraschung !! Aber nicht gut auf dem Bild zu erkennen:
Die Lager sind nicht nur billige Gleitlager, sondern echte Kugelführungen

Drucker 06.JPG (72.78 KiB) 1606 mal betrachtet

tbc...

[Juergen110]

Und es geht noch bisschen weiter.....

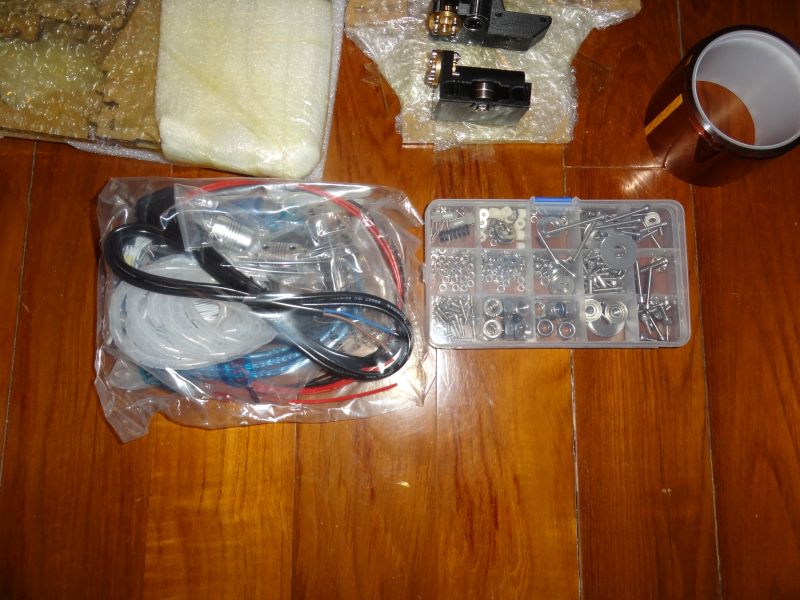

In der nächsten Lage fanden sich dann Schrauben, Kabel und so´n Kram

Schrauben und "Zeuch´s"

Drucker 07.JPG (106.56 KiB) 1600 mal betrachtet

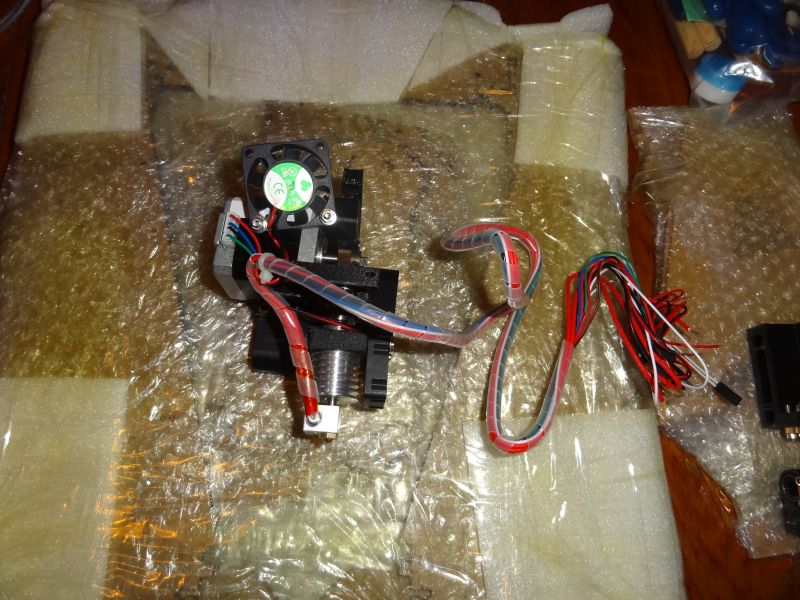

Hier mal das vormontierte Druckelement

Druckelement

Drucker 08.JPG (129.05 KiB) 1602 mal betrachtet

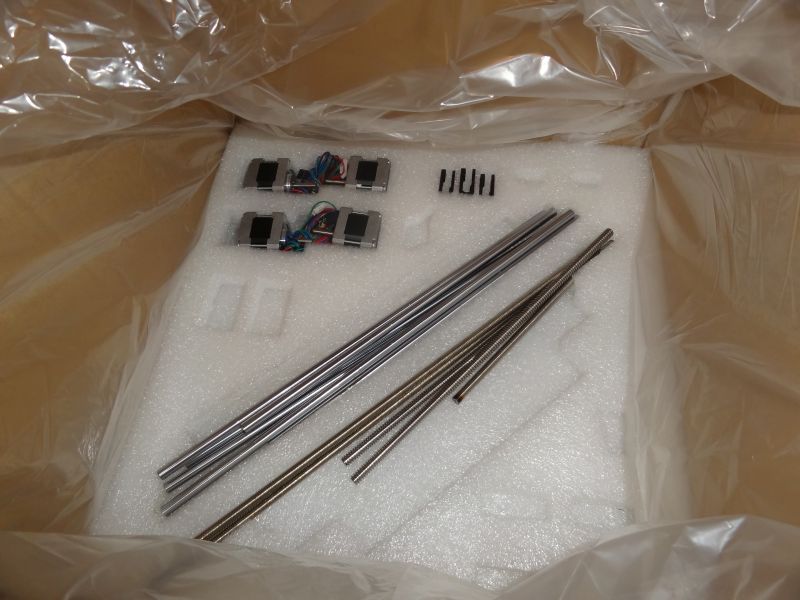

Die Wellen und Schrittmotoren....

Wellen und Motoren

Drucker 09.JPG (86.14 KiB) 1600 mal betrachtet

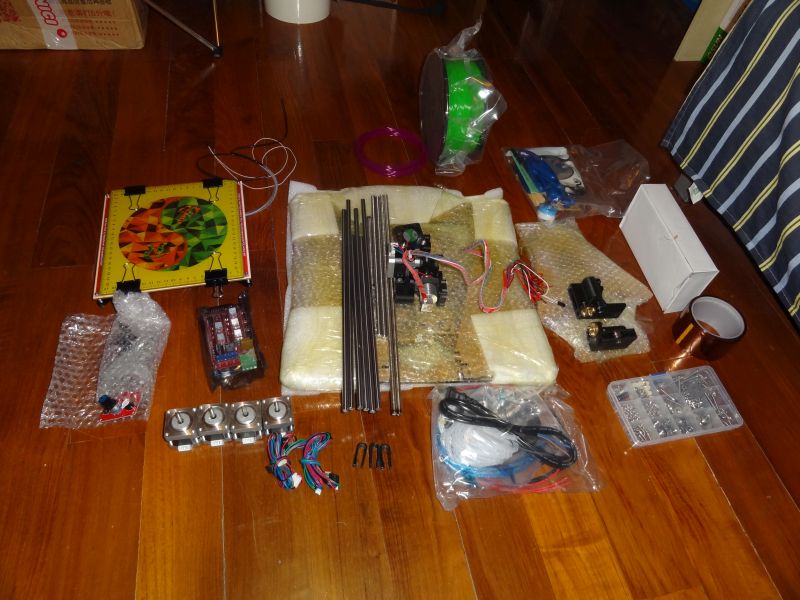

Und hier, das ganze mal in der ÜBERSICHT
Unten in dem eingepackten sind die Rahmenteile. Da habe ich gleich noch paar Bilder

ÜBERSICHT

Drucker 10.JPG (108.49 KiB) 1601 mal betrachtet

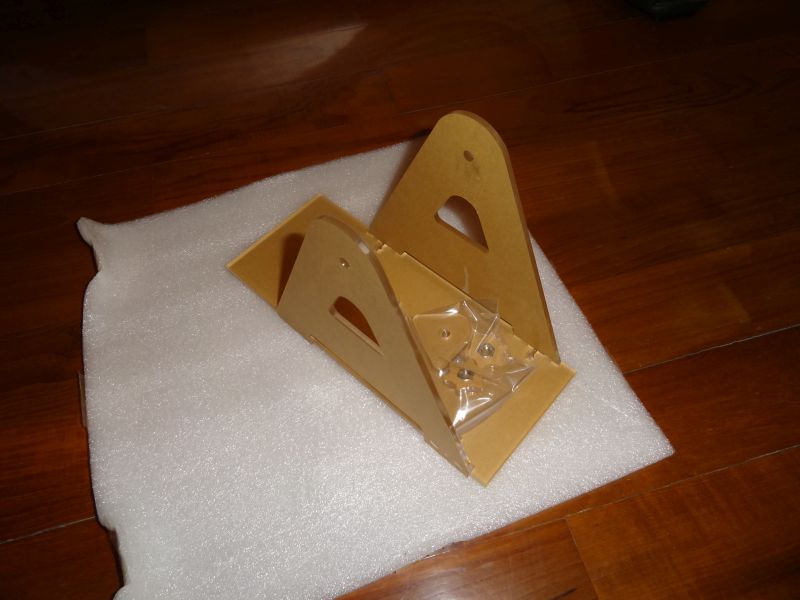

Ein Rollenhalter für das Filament ist auch dabei.
Schnell mal zusammengesteckt
Der ist aus klarem Acryl und hat noch diese Schutzfolie drauf...

Rollenhalter

Drucker 12.JPG (68.14 KiB) 1602 mal betrachtet

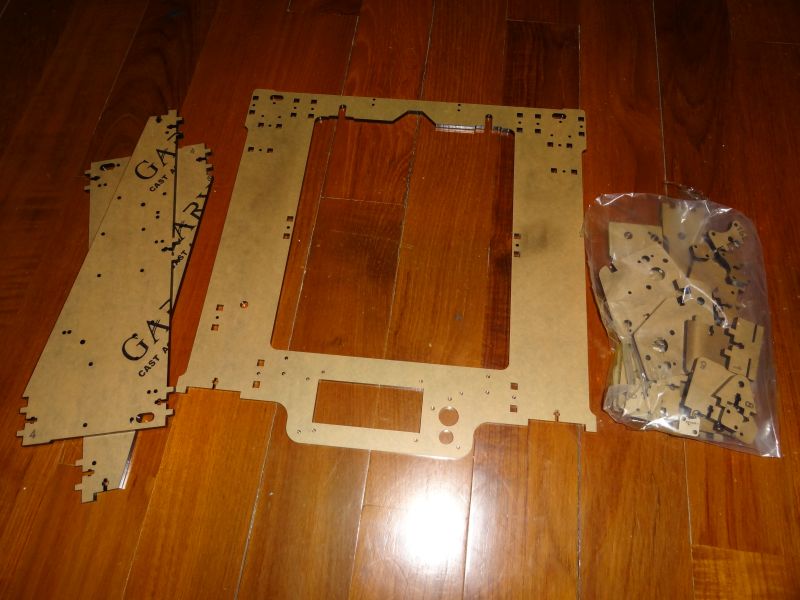

Hier eine Übersicht der Rahmenteile.
Die sind ebenfalls aus Acryl, diesmal schwarz, und mit ziemlich hässlicher Schutzfolie

Rahmenteile

Drucker 13.JPG (85.52 KiB) 1602 mal betrachtet

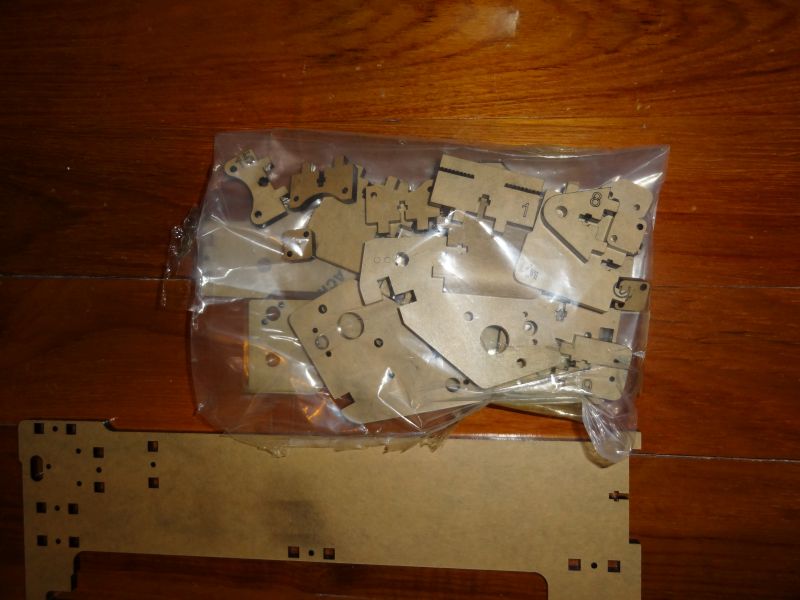

Und ein nettes Puzzle an kleinen Rahmenteilen

Puzzle....

Drucker 14.JPG (78.67 KiB) 1602 mal betrachtet

So, das war´s für gestern Abend, mit auspacken.
Und wie versprochen, noch mein persönlicher Senf dazu:

Ich bin ziemlich
Aber in positivem Sinn !!!!
Die Lagerung ist hochwertiger als gedacht, die Wellen sind sauber und geschliffen.
Beim Rahmen habe ich an ein paar Stellen ein wenig Folie abgefummelt und das sieht einfach nur GEIL aus
Absolut saubere Schnittkanten am Rahmen, kein Grat und nix....
Bisher sage ich nur KLASSE
Vor allem weil ich bei dem Preis etwas anderes erwartet habe, was ich sonst hier aus China kenne

Dann doch noch eine "Falle"....
WO ist die/eine BAUANLEITUNG

In Taobao, wo ich den bestellt habe, hat´s so ein Chat-Programm.
Gleich angeworfen und den Verkäufer nach einer Anleitung gefragt.
Lösung war ganz simpel: Die gesamte Anleitung/Software usw. befindet sich auf der SD-Card, die dabei ist.
Habe ich mir gestern noch angesehen: Super gemacht !
In vielen kleinen Videos, natürlich chinesisch aber das ist kein Thema, wird das ganze Schritt für Schritt beschrieben

Also denn, ich halte euch auf dem laufenden und texte euch den Bildschirm zu

[Ditschl87]

geiles ding,
optisch würde ich sagen hab ich dein drucker heute schon gesehen und da ist man mit 370 plus versand dabei
ich hab mir jetzt auch einen bestellt.

[torro]

Kann man die gedruckten teile noch nachbearbeiten?
Feilen oder gewinde rein?

[Juergen110]

Moin torro,

Kann man die gedruckten teile noch nachbearbeiten?
Feilen oder gewinde rein?

Kann man, aber mit ein bißchen Vorsicht.
Bohren nur ganz langsam, weil das Material sonst erhitzt und schmilzt. Ist dann unschön...
Feilen geht recht problemlos. Ich nehme dafür Diamantfeilen.

Gewinde ist schon aufwändiger!
Kann man so machen: Kernloch drucken, eine passende Schraube erhitzen und eindrehen. Abkühlen lassen und wieder raus => Fettisch
Aber bisher habe ich das immer so gelöst, das ich passende Sechskantöffnungen mitgedruckt habe, und dort dann eine Mutter platziert
Mache ich nachher mal Bilder von.....

[McClean]

Hi,

PLA wird eben sehr schnell wieder weich wenn es warm wird.

Gewinde sind eigentlich garkein Problem - ich schneide die ganz normal mit dem Gewindeschneider rein (mit einem Akkuschrauber). Ganz klar: mit niedriger Drehzahl
Das selbe gilt für Bohren. Man kann auch problemlos mit ein wenig Spiritus kühlen, dann gehen auch höhere Drehzahlen und es gibt keine Deformation im Bohrloch-Bereich

Lieber Gruss,
Steffen

[dilg]

jürgen, zwei Sachen sind mir aufgefallen:

Beim aller ersten Bild, sieht man im Hintergrund den Riemen für den Tisch....ist der absichtlich so locker?

Und dann noch, kontrollier die Laufbuchsen ob die alle ohne Auffälligkeiten rennen...ggf auch auf allen Achsen durchprobieren

[Ditschl87]

halterung für eine 6kant schraube drucken die natürlich ein bisschen massiver und am gegenstück auch bisschen stärker drucken beilagscheibengroß, sollte als verbindung doch auch gehen oder?
