KFZ: CAN-Bus

[tracer]

Moin,

kennst sich damit jemand aus?

Knapp: Es geht um ein KFZ in dem das Radio getauscht werden soll. Die Anzeige der Klimaanlage erfolgt über das Bordeigenen Navi, welches ersetzt werden soll.

Das neue Radio (AVH-Z 9100 DAB) hat einen Eingang für die Daten der Klimanlage via CAN-Bus (UART).

Mein Fachhändler findet leider keinen Adapter, ich habe im Netz auch nichts finden können.

Kann man da selber was basteln? Ich habe nur komplett keine Ahnung von der Materie

[Ochsenfrosch]

Eins vorweg: Ich bin kein Experte und meine aktive Bastelzeit am Auto liegt auch schon sehr lange zurück.

Aufgrund der Angaben in Einbau-/Bedienungsanleitung vermute ich mal ganz stark das Du einen fahrzeugspezifischen CAN-Bus Adapter brauchst und damit ist nicht das Kabel Nr. 3 (Einbauanleitung Seite 3) gemeint. Auf die Schnelle habe ich folgendes gefunden: https://www.carhifi-store-buende.de/pio ... wskodaseat

Vielleicht bringt es Dich bei der Recherche weiter.

[tracer]

Vielleicht bringt es Dich bei der Recherche weiter.

Erst einmal vielen Dank für die Antwort.

Das scheint mir nur ein Adapter für die LFB zu sein, so etwas hat mein FH selber schon, deckt aber halt leider nicht die Klima ab

[Heli_Crusher]

[Gefaehrliches Halbwissen an]
Im PKW CAN-BUS welche Marke es auch ist, sind de vorhandenen Teilnehmer im Gateway hinterlegt.
Dein Radio / Multimedia Unit hat im CAN BUS eine Adresse und wird bestimmt mehr können, als nur die Temperatur anzuzeigen und die Lüftung zu kontrollieren.

Aus Erfahrung mit Audi, Skoda, Ford und Citröen weiß ich dass ein nachgerüstetes Radio, auch wenn da ein noch so guter CANBus Adapter mitgeliefert wird, nie den vollen Funktionsumfang der Originalgeräte erreicht.

Auch so Funktionen wie Navi, Diagnose, Optionen aktivieren / deaktivieren (Da ist Ford die Seuche) werden nie so zuverlässig funktionieren, wie mit dem Originalteil.
Das liegt meist daran, dass die Handshakes und die Protokolle nicht zu 100% vollständig sind.
[/Gefährliches Halbwissen aus}

Um zu Deinem speziellen Radio:
Wenn Du eine Lenkradfernbedienung hast, wir das der einzige Teil sein, den Du noch am das Radio koppeln kannst.
Die Klimafunktionionalität wird die verlorengehen. Das kann das Radio nicht.
Wenn Du aber eine Möglichkeit hast, die Klimaanlage auch über die Multifunktionanzeige im Armaturenbrett zu bedienen (größere Audi, Skoada Superb, Ford Mondeo und die ganz neuen Focus) dann wirst Du in Zukunft von da Deine Klima bedienen müssen.
Wenn es nicht möglich ist mit z.B. Forscan (bei Ford) VCDS (VAG Fahrzeuge) diese Option über UDS im Steuergerät 17 (bei VAG Fahrzeugen) zu aktivieren ...
Dann wird es ein Problem.
Soweit ich weiß, gibt es aber kein Nachrüst -Car Hifi Gerät, dass die Funktionen der Fahrzeugsteuerung mit übernehmen kann.
Dafür müssten die Hersteller ja Teile ihrer Software für die Fahrzeugsteuerung offenlegen, damit die Hersteller von Car-Hifi dann auf das Fahrzeug zugreifen können.

Abgesehen davon:
Meine Erfahrung hat gezeigt, dass die Navi Software auf Nachrüstradios meist grottenschlecht ist und auch mit Radsensorik und GPS vom Fahrzeug nie die Funktionalität der Originalgeräte erreicht.

Da ist sogar Google Maps noch besser.

Gruß

Michael

[tracer]

Dein Radio / Multimedia Unit hat im CAN BUS eine Adresse und wird bestimmt mehr können, als nur die Temperatur anzuzeigen und die Lüftung zu kontrollieren.

Ja, z.B. der Sound läuft drüber, so weit sind wir schon.
Das Auto hat ein Soundsystem von Bose, da ist nichts mehr mit Lautsprecher direkt ans Radio. Dafür wurde ein passender Adapter besorgt.

Die Klimafunktionionalität wird die verlorengehen. Das kann das Radio nicht.

Das Radio soll die Klima auch nicht steuern, aber hat einen Eingang, um via CAN-Bus UART die Temperaturen der Klimazonen anzuzeigen.

Und dazwischen hapert es, die Ausgabe der Klimaanlage mit dem Eingang am Radio zu verbinden, wenn ich beim FH bin, um den Einbau durchführen zu lassen (den traue ich mir eigentlich ohne Probleme selber zu, aber nicht das Zerlegen des Amaturenbretts) werde ich noch mal genaue Fotos machen, evtl. kann man was nachrüsten.

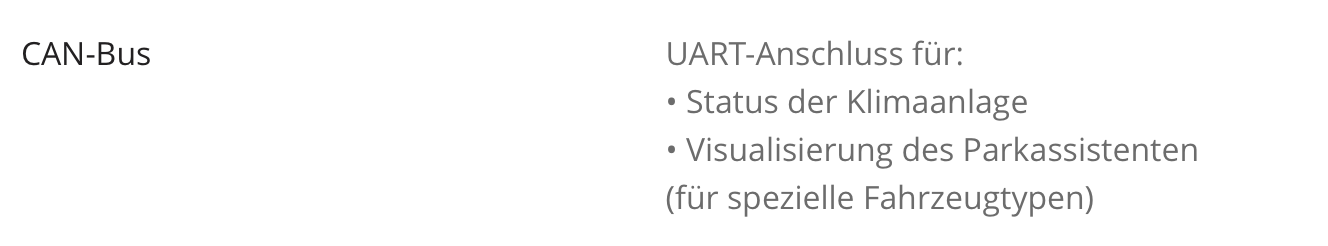

Das kann das Radio:

Screenshot 2019-06-24 at 11.53.18 AM.png (39.74 KiB) 2768 mal betrachtet

Der Parkassistent ist egal, der läuft über das Display im Armaturenbrett.

Meine Erfahrung hat gezeigt, dass die Navi Software auf Nachrüstradios meist grottenschlecht ist und auch mit Radsensorik und GPS vom Fahrzeug nie die Funktionalität der Originalgeräte erreicht.

Ich habe schon zwei Jahre so eine Lösung gehabt (Pioneer SPH-DA 120), ich will ja das Navi vom iPhone nutzen, und die neue Lösung wäre dann halt zusätzlich wireless CarPlay.

Wichtig ist mir während der Fahrt iMessages und WhatsApp hören und verfassen zu können. Kabelgebundenes CarPlay ist auf Dauer aber nervig, die Erfahrung habe ich gemacht als ich eine Woche lang permanent Navi brauchte, aber auch andauernd ein- und aussteigen musste.

Wireless CarPlay und eine QI-Matte erscheinen mir optimal. Das Handy bleibst am Mann (OtterBox am Gürtel), und wenn ich längere Strecken fahren kann ich per Qi laden, muss es aber nicht alle 10 Minuten an ein Kabel tüdeln.

[tracer]

Um das Thema mal abzuschliessen: Ich habe aufgegeben.

Ich habe zwei Radios in der näheren Auswahl gehabt, beide unterstützen die Visualisierung der Klimadaten, aber es gibt keine Adapter für Hyundai/Kia, die das unterstützen.

Ich habe mir auf eBay die Bedienkonsole der Version ohne Navi besorgt, die passt (hoffentlich) von der Größe zu der Blende die es von Pioneer gibt, von den Anschlüssen passt sie auf jeden Fall schon mal:
