Erledigt: Suche: GY-401 Spezi

[adrock]

Hallo,

ich suche jmd. der einen GY-401 hat, ihn mal aufschrauben würde und ein Foto von der oberen Platine machen würde.

Bei meinem GY-401 fehlen leider seit heute (http://www.rchelifan.org/viewtopic.php?f=33&t=66208) dort drei Bauteile Wenn ich die Werte hätte, würde ich zumindest versuchen sie zu ersetzen, bevor ich mir das neue Gehäuse umsonst bestelle.

Leider hat das Gehäuse solche mini Tri-Wing Schrauben, so dass man nicht mal eben einen Gy aufschrauben kann.

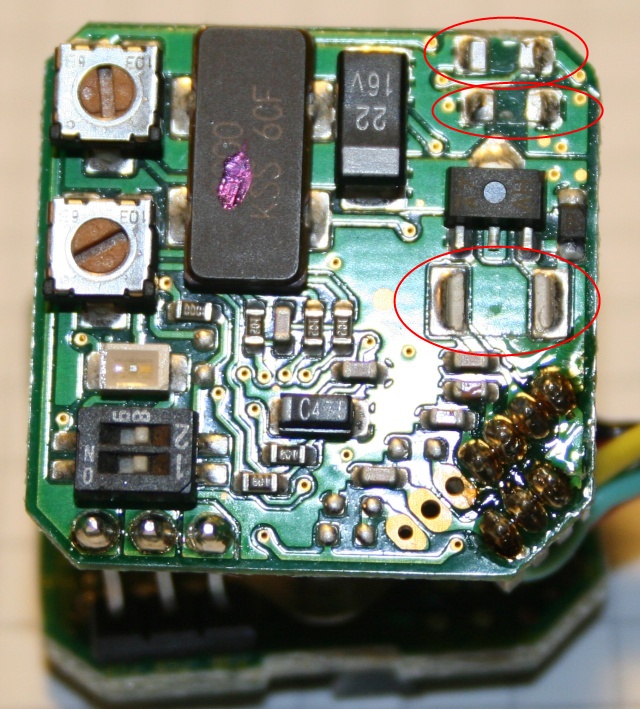

Hier noch ein Foto:


Ciao...
Markus

NACHTRAG: In diesem (http://corsair.flugmodellbau.de/files/e ... 240UMB.PDF) PDF-File geht es zwar um den Umbau von einem GY-240 zu einem GY-401, aber man kann die Bauteile erkennen die bei mir fehlen:

"101" -> 100 Ohm Widerstand
"AA7" -> ??? -> ist wohl ein A106 -> Kondensator, 10V, 10 µF
"A225" -> Kondensator, 10V, 2.2µF

Somit erledigt...

[Mataschke]

Hier mal ein besseres Bild!

http://www.n2zdb.com/hpilotrc/FutGY401.jpg

aber dieses Keramikelement mit 8000 drauf sieht nicht mehr so "lebendig" aus bei dir

[adrock]

Hier mal ein besseres Bild!

http://www.n2zdb.com/hpilotrc/FutGY401.jpg

aber dieses Keramikelement mit 8000 drauf sieht nicht mehr so "lebendig" aus bei dir

Danke... diese 8000er Teil ist meines Erachtens noch i.O., da ist nur ein Strich mit einem Filzer drauf gemacht worden...

Der 100 Ohm Widerstand scheint etwas mehr Leistung zu verkraften... mal sehen wo ich den auftreiben kann.

Ciao...
Markus

[Mataschke]

, da ist nur ein Strich mit einem Filzer drauf gemacht worden...

Achso OK , sah aus wie das Innenleben

Aber: ganz ehrlich, wenns Bauteile von der Platine runtergerissen hat und du den wirklich nochmal nehmen willst würde ich den zu Robbe schicken denn da haben dann schon einige Kräfte gewirkt, feine Haarrisse in der Platine oder anderen Bauteilen und deren Lötstellen sind nicht auszuschliessen und könnten fatale Folgen haben.
Wobei ob sich ne Reparatur über Robbe Lohnt steht auf nem anderen Blatt

[prepreach]

Hallo Adrock,

brauchst du noch die Informationen der 3 Bauteile?
Ich koennte sie sonst mal nachmessen, da mein GY gerade offen ist(leider).

Bei mir hat es gestern meinen GY401 ein wenig zerrupft.
Dabei ist von der Hauptplatiene der Kondensator C10 gekoepft worden.
Koenntes du mal ein bild vom C10 machen? oder hast du die Moeglichkeit ihn nachzumessen?
Ich hatte ihn provisorisch durch einen Tantal-Konni ersetzt, und so funktioniert er wieder, aber ich haette doch lieber den original Wert.

Ciao, Christian

PS wie du schon sagst, der Kreisel gehoert nach unten, jeje

[adrock]

Hi,

habe inzwischen rausgefunden um was für Bauteile es sich handelt. Das grosse "101" ist wohl eine Drossel mit 100µH, die anderen beiden Kondensatoren.

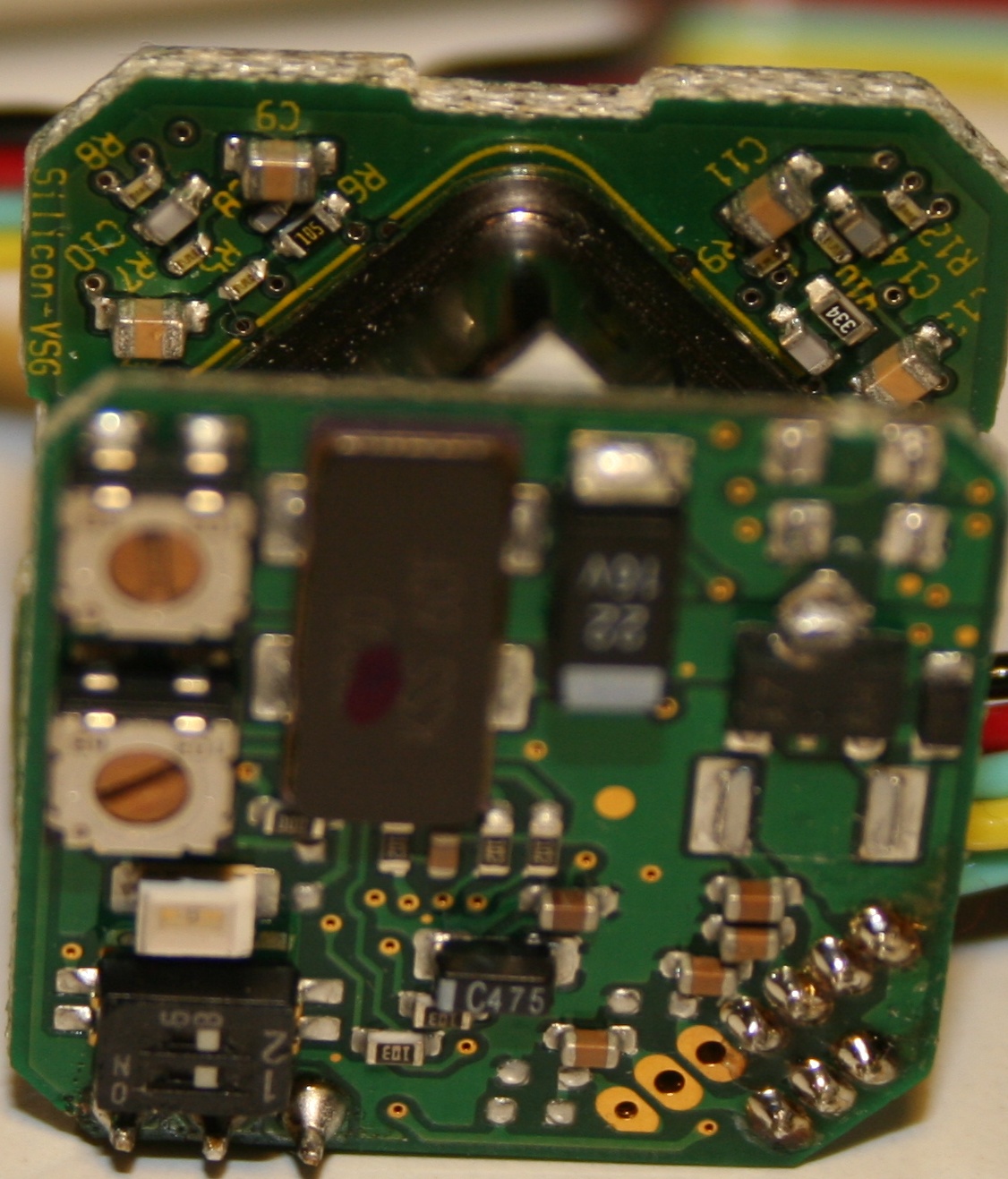

Hier das Foto, leider ist C10 (links oben im Foto) nicht bedruckt. k.A. ob die Farbe (weiss) irgendetwas aussagt...


Ciao...
Markus

[prepreach]

Danke Markus,

ich habe gerade noch mal geschaut, aber leider scheinen unsere Gyros verschiedene Revisionen zu sein.
Die obere Platiene scheit identisch zu sein, aber die untere hat ein anderes Layout.
Trotzdem allerbesten Dank.
Falls du noch interesse hast, wuerde ich die Bauteile abloeten, und durchmessen, um dir zu sagen, was sie sind.
Das eine(grosse) Bauteil scheint eine Spule zu sein, und das fehlende Bauteil am Rand scheint eine Diode zu sein. Das daneben kann ich im eingebauten Zustand nicht genau sagen.
Wie gesagt, bei Interesse schau ich noch mal nach.
Habe gerade meine Kamera verliehen, aber wenn ich sie wieder habe, mache ich mal ein Foto von meiner Platiene.

Danke noch mal, ciao

ps: gibt es da draussen noch mehr Menschen mit ein Kapazitaets-Messgeraet und einen offenen GY 401?

[adrock]

Falls du noch interesse hast, wuerde ich die Bauteile abloeten, und durchmessen, um dir zu sagen, was sie sind.

..danke, aber nicht nötig. Hatte auch schon geforscht und das grosse mit dem "101" Aufdruck ist eine Spule mit 100µH, die anderen beiden Kondensatoren (1x 2.2µF, 1x10µF).

Die Herausforderung ist dann eher, die entsprechenden Teile (wohlgemerkt mit den richtigen "Footprints") in einer Kleinmenge zu bekommen... aber habe ich hoffentlich bald, mal schauen.

Ciao...
Markus

[adrock]

...so, der Gyro lebt zumindest nach dem Einbau der neuen Teile wieder. Um ihn mal ansatzweise zu testen, muss ich wohl noch ein Gehäuse besorgen, soll es ja günsitg bei Robbe geben. Dann fehlt noch ein Tri-Wing Schraubendreher... weiss jmd. wo ich den günstig bekommen kann bzw. welche Größe ich für den GY-401 benötige? Ist das TW 0?

Ciao...
Markus

[ER Corvulus]

Gibts sowas nicht oft mal im Baumarkt in der Werkzeug-Grabbelkiste - Abteilung "Handy-Werkzeug" für wenige €? ansonsten halt C oder ELV oder sowas.

Grüsse Wolfgang

[duke08]

weiss jmd. wo ich den günstig bekommen kann

Gibts auch bei Freakware: http://www.freakware.de/shop/artikeldet ... ikel=13984

Gruß
Sascha
