Moin Egbert,

danke für die Infos! Dann werde ich mal einen Inverter basteln.
Spannung hab ich mit Scope gemessen und das meinte: 6.5V am Signal (DSC-Out), 13V VCC.
Das ist es, was mich immer stolpern lässt, da alle mir hier zusammengesammelten Schaltungen
auf 9V, 5V oder eben 3,3V basieren. Hab mir nen Dropdown auf 9V für VCC besorgt, aber wenn
das Signal mit 3,3V zu hoch sein sollte, müsste ich dies dann mit ner Z-Diode bändigen.
Irgendwie so. Da werde ich halt etwas probieren müssen.

Wegen Wacklera PPM und normalen Rx: Ich hab das mit der WK703 einfach gemacht. Geht.
Und wenn ich mal annehme, dass am DSC-Ausgang dasselbe PPM-Protokoll anliegt wie am
HF-Modul, dann sollte einer Ansteuerung des Spektrum-Moduls eigentlich nix im Wege stehen.
Aber warten wir's mal ab, es kann ja immer noch schief gehen.

[kawa-zx9r]

Eben gefunden
http://www.hobbyking.com/hobbyking/stor ... duct=24656

[Sniping-Jack]

Nice find!!!
Bis 14K und JR-tauglich? Well, das müsste ja dann in meiner MC18 residieren können.
Ich könnt schon wieder schwach werden!
Der Punkt ist: ich brauch es ja nicht dringendst, es wär nur witzig, mit einer über 25 Jahre alten Pult-Funke
den ganzen Nanokram zu steuern. Voll retro, voll dekadent, voll TRENDY!!!

Aber ich überschlaf das erstmal noch etwas.

[kawa-zx9r]

Das müsste doch ohne Arduino Schnickschnack funktionieren oder? Zumindest an meiner MX-16

[Sniping-Jack]

Wäre möglich, aber nicht garantiert.

Sagen wir mal so: Wenn du bestellen solltest, würde ich mich
dranhängen und mich am Versand beteiligen (zu zweit wäre sicher
auch der Expressversand drin). Ich könnte dann mein Modul
in der MC-18 einbauen und wenn das ohne Probleme klappt,
müsste auch ein Weg bei der MX-16 zu finden sein, wenn man
an der MC-18 lauscht, wo da was an welcher Leitung ansteht.
Wenn man dann weiß, wonach man suchen muss, sollte sich das
auch an der MX finden lassen. Aber Garantie ist das keine, dazu
weiß ich einfach zuwenig darüber.

[Sniping-Jack]

State of Play:

An der MC-18 gehts einfach, ich fasse kurz zusammen, was Sache ist:

Das Arduino mit dem "UR-Sketch" laden, nachdem man den ersten "#Include" entfernt hat.

Am HF-Modul-Steckplatz folgende Pins abgreifen (wenn der Sender offen vor dir liegt und die Batterie zu dir liegt, von Links abzählen):
- 2. Pin: Masse
- 3. Pin: 10V
- 4. Pin: ~6V (5,8V)
- 5. Pin: PPM

Es reicht dann, wenn man diese 3 Pins (mit 5,8V) zur Versorgung des Arduino hinzuzieht.
Am Arduino selbst ist dann nur noch der Bind-Taster auf Pin4 gegen masse einzubauen,
das HF-Modul benötigt KEINE weitere Beschaltung. An VCC des 3,3V/8MHz-Typs liegen
die 3,3V an, die das Modul braucht, genau deswegen hat man es ja genommen. Das wars.
Keine Pegelanpassung, kein Inverter.

Wer will, kann natürlich noch die beiden LEDs beschalten, aber im grunde ist das überflüssiger
Schnickschnack. Modell ein, Bindtaster drücken, einschalten, warten, bis das Modell gebunden
ist - fertig. geht das nicht, stimmt was nicht. Um das zu wissen, brauche ich keine LEDs, da
die ja auch nicht sagen, WAS denn nun nicht stimmt.

Genau dasselbe geht auch mit der MX-16. HF-Ausgang abgreifen, ans Arduino anbinden wie
sonst auch, Bindtaster anbringen und fertig. Danach muss bei beiden nur noch das Channelmapping
erledigt werden. Das mache ich jetzt aber noch nicht, da ich erst nochmal mit der Walkera
probieren möchte. Die braucht dann eventuell doch den Inverter, aber erstmal sehn.

Wenn ich wieder was neues weiß, kommts natürlich hier rein. Und weiterhin: Wenn ich das
Projekt für mich abschließe, poste ich auch die versprochene Zusammenfassung. Aber noch
gibbes zu viele Lücken in meinem Bild....

[Sniping-Jack]

Walkera WK703 (PPM/PCM) über Arduino auf Spektrum:

Versorgung wurde einfach am Akku abgegriffen, das PPM an der L/S-Buchse.
Soweit, so gut, es tut auch.....binden. Auch das Servo geht. ABER:
Das Servo rennt nur ganz langsam oder mit Vollgas richtig. Alle Normalgeschwindigkeiten
dazwischen ruckelt es leider!

Ich werde mal googeln, aber vielleicht kennt das bereits jemand und kann mir einen
Tip geben?

Info: Die Walkera ist komplett "verpolt", dh. gleich nach dem Akku wird Plus zu Minus
und vice versa. Ich weiß es nicht, ob das Einfluss haben kann und falls ja, was tun?


Wichtiger Nachtrag: DIe Walkera steuert einwandfrei auch andere PPM-Rxe - u. a. auch
jeden Graupner-PPM aka R16, R700, etc. Das PPM-Signal an sich ist also okay.

[Sniping-Jack]

Hmtz...bis jetzt noch nix erhellendes gefunden. Ausser vielleicht dies:

Wenn ich das PPM der Walkera abstecke, leuchtet die Rx-Diode dauerhaft,
also alles gut.
Sobald ich das PPM-Signal der WK an's Arduino stecke, beginnen RX und wenn eingesteckt auch der Satellit wild zu blinkern.
Also wie "ungebunden". Aber Das Servo reagiert trotzdem! Nur eben ruckelig. Nicht direkt zeitverzögert, der erster
Mucker kommt immer sofort. Aber danach gehts eben zuckelig weiter.

Ich habe mal was gelesen, dass dieses Problem bei einem "falschen" PPM-Signal passieren kann. Also PPM24 statt PPM18.
Aber da kann ich ja nicht drehen an der Funke. Kann man da eventuell das Arduino "eichen"?
Wobei ich glaube: Wenn das Flackern der LEDs aufhört, wenn auch das PPM anliegt, sollten die Servos sauber laufen.
Und auch das nochmal: Das Arduino samt Modul funzt tadellos an der MC-18, grundverkehrt kann also nicht allzuviel sein.
Wegen Inverter: Wie macht sich das bemerkbar, wenn verkehrt? Oder könnte es eine falsche Pegelhöhe des PPM sein?

Keiner ne Idee?


Nachtrag: Dass die WK Spektrum kann, wär mir wichtiger als bei der MC-18, weil eben superkompakter Handsender mit allen,
was ich so brauche. Wär schon megascharf, wenn das klappen würde.

[Sniping-Jack]

Inverter mit Pegelanpassung zusammengestöppelt -> selbes Ergebnis! Total egal, kein Unterschied.

Ich habe immer stärker den verdacht, WK spuckt das falsche PPM aus. Aber wieso gehen[/s) gingen
dann die genazen PPM-Rxe? Verd....

Nachtrag: Wenn ich wenigstens meine MC22 da hätte, könnte ich das mit allen PPMs testen, ob es daran liegt.
So weiß ich einfach gar nix!

[Evo2racer]

Sagen wir mal so: Wenn du bestellen solltest, würde ich mich
dranhängen und mich am Versand beteiligen (zu zweit wäre sicher
auch der Expressversand drin).

Oder zu dritt...wäre auch dabei.

[kawa-zx9r]

Oder zu dritt...wäre auch dabei.

Vieeel zu spät. Sind schon unterwegs

[kawa-zx9r]

Hier mein Umbau einer MX-16s.

Da ich mein Spektrummodul intern eingebaut habe entfällt der Umweg über die DSC Buchse.
Also das alte 35er Modul samt Antenne ausgebaut, und nachgelesen welches Kabel für was ist.
Am Modul ist ein 7poliger Stecker, der sich abziehen lässt. Und ein 3poliger. Denn kappt man einfach kurz vor dem Modul.
Der 7polige ist für die ganzen Scansachen und wird nicht mehr benötigt.
Der 3polige ist wie folgt belegt:

Rot --> Akkuspannung
Schwarz --> Masse
Gelb --> PPM

Gekauft wurde eine neue DX-4e für 35,- Euro.
Ferner ein Arduino und ein Breakout. Kosten mit Versand und ein paar Kabeln ca. 22,- Euro.
Dieses Breakout passt von der Pinbelegung leider nicht zum verlinkten Arduino. Es braucht ein Adapterkabel.

Gesamtkosten bis jetzt 57,- Euro. Wars mir wert

Gemeinsam mit Jack haben wir an einem Abend den Arduino mit diesem Sketch geflasht, und einen Versuchsaufbau gesteckt.
Hat bis auf die falsche Kanalzuordnung sofort mit einer UMX Trojan gebunden und funktioniert.
Im Sketch muß man das Channelmapping auf 1,2,3,4,5,6 ändern dann passt es.

Ich wollte die Bauteile nicht in einer Box einpacken, sondern auf eine Platte dahin bauen wo das alte 35er Modul gesessen hat.
Alle Bauteile die ich verbaut habe stammen aus der DX-4. Bis auf den Servostecker.

Hier mal ein Bild meiner Lösung:

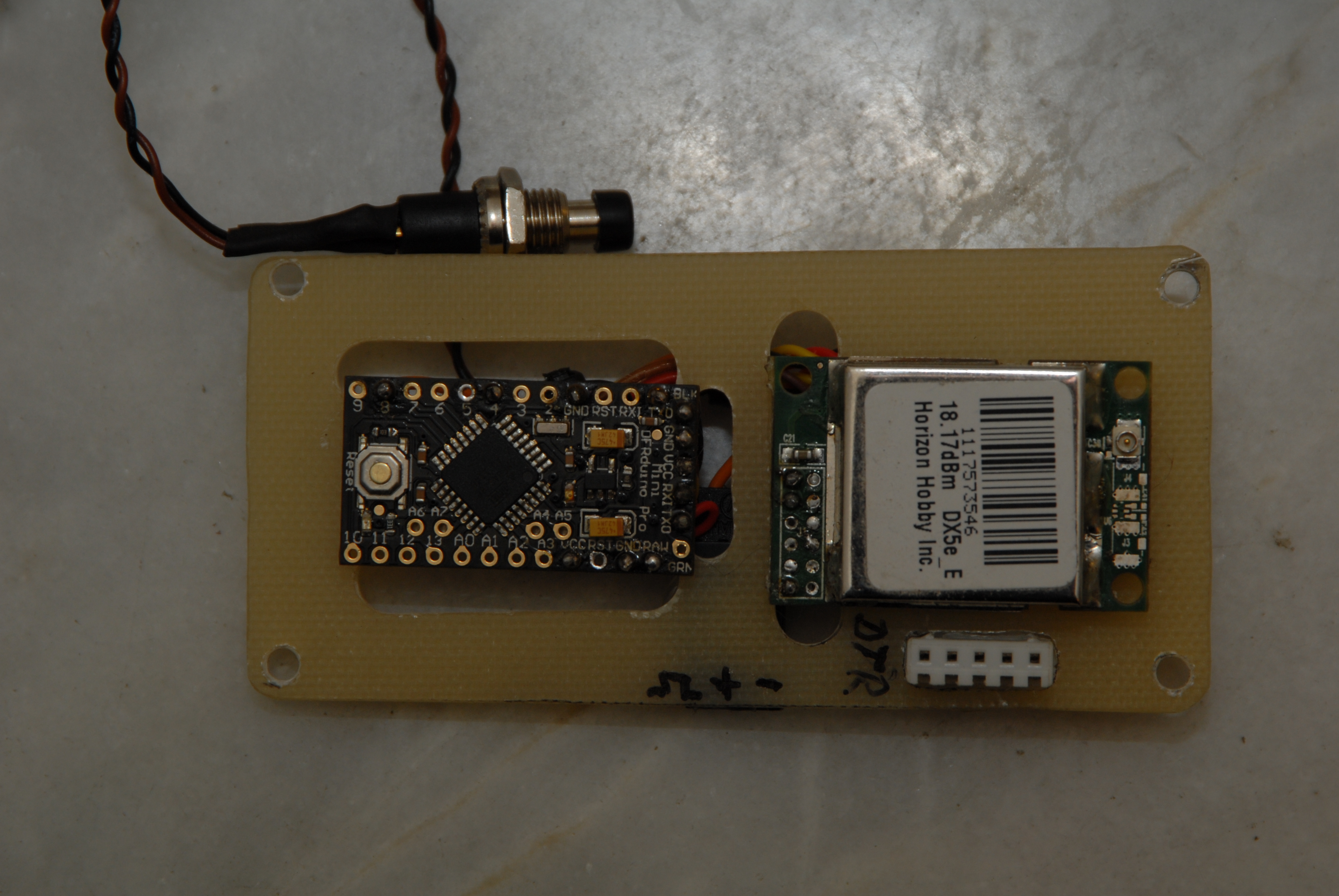

Von vorne

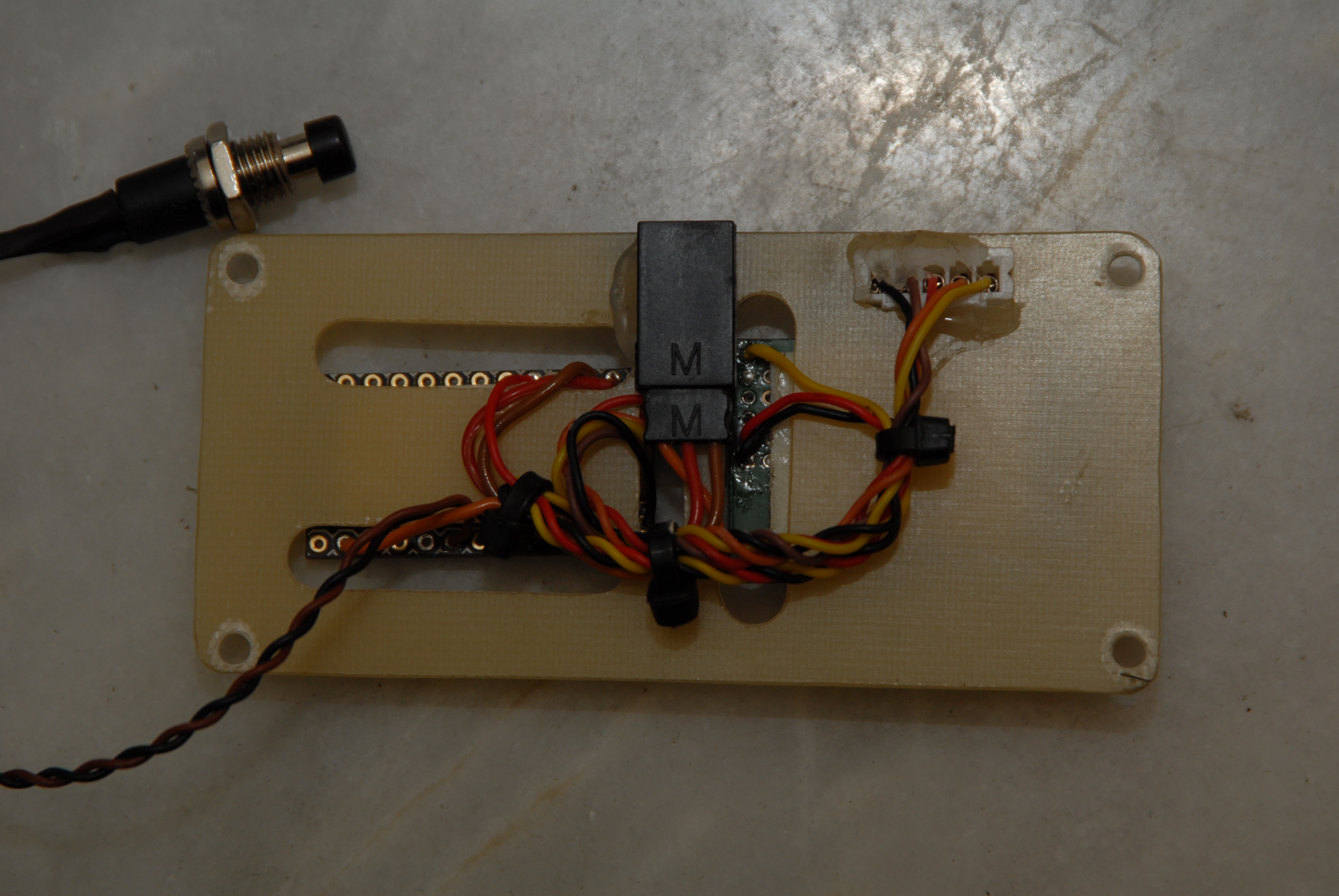

Rückseite:

Von hinten


Ich habe an das 3adrige Kabel in der Funke einen Servostecker gelötet, und an meiner Platte eine Buchse geklebt.
Dadurch kann ich die komplette Einheit aus der Funke nehmen.
Von der LED Reihe der DX-4 hab ich den Stecker mit Kabel abgezickt. Diese Kabel hab ich mit dem Arduino verlötet.
Über die Buchse kann ich jederzeit das Breakout anschließen um evtl. neu zu flashen.

Mit Breakout


So sieht es dann eingebaut aus:

Fertig
Der raus gerutschte Massepin ist wieder da wo er hingehört ;-)


Der Bindknopf hat seinen Platz links neben der Antenne im Rückteil des Gehäuses. Status LED hab ich (noch) nicht verbaut bzw. angeschlossen.
Die Antenne der DX-4 kommt nicht zum Einsatz. Ich will was knick-, dreh- und abschraubbares

Ich bin mit dem Ergebnis sehr zufrieden. Jetzt muss das Modul noch eine ausreichende Reichweite haben, dann kann die DX-8 wieder weg

Bei Fragen - her damit.

Gruß

Norbert

[Mataschke]

Würde mal sage, dass die Framelänge des WK PPM nicht passt... Also nicht im Bereich von 16-22ms liegt.

Die RXe haben vermutlich ne Fehlerkorrektur die einfach Frames auslassen und solange die "gültigen Frames " senden bis was anderes "gescheites" erkannt wird.
Dadurch zittert dann nichts ...

[Sniping-Jack]

Danke Michael,
sehe ich aus Laiensicht genauso.
Aber wo im Sketch ist das Schräubchen, um daran zu drehen, oder macht das gar keinen Sinn?
Sprich, wie bringe ich dem Arduino bei, sich wie ein Graupner-Rx zu benehmen?
Gibt es da im Sketch ein "Schräubchen", an dem ich eventuel drehen könnte?


@Norbert:
Well done!

[Mataschke]

hast du mal die Flankenerkennung von "steigend" nach "fallend" geändert im Sketch , vielleicht erkennt die Ardu SW ja dummerweise das Ende "steigende" Flanke eines Servosignals als Anfang und den Anfang somit als Ende ... würde erklären warum die Endpositionen als Fehlerfrei erscheinen, die "Zwischenschritte " aber nicht ..
