Baubericht - RAH-66 Comanche

[EagleClaw]

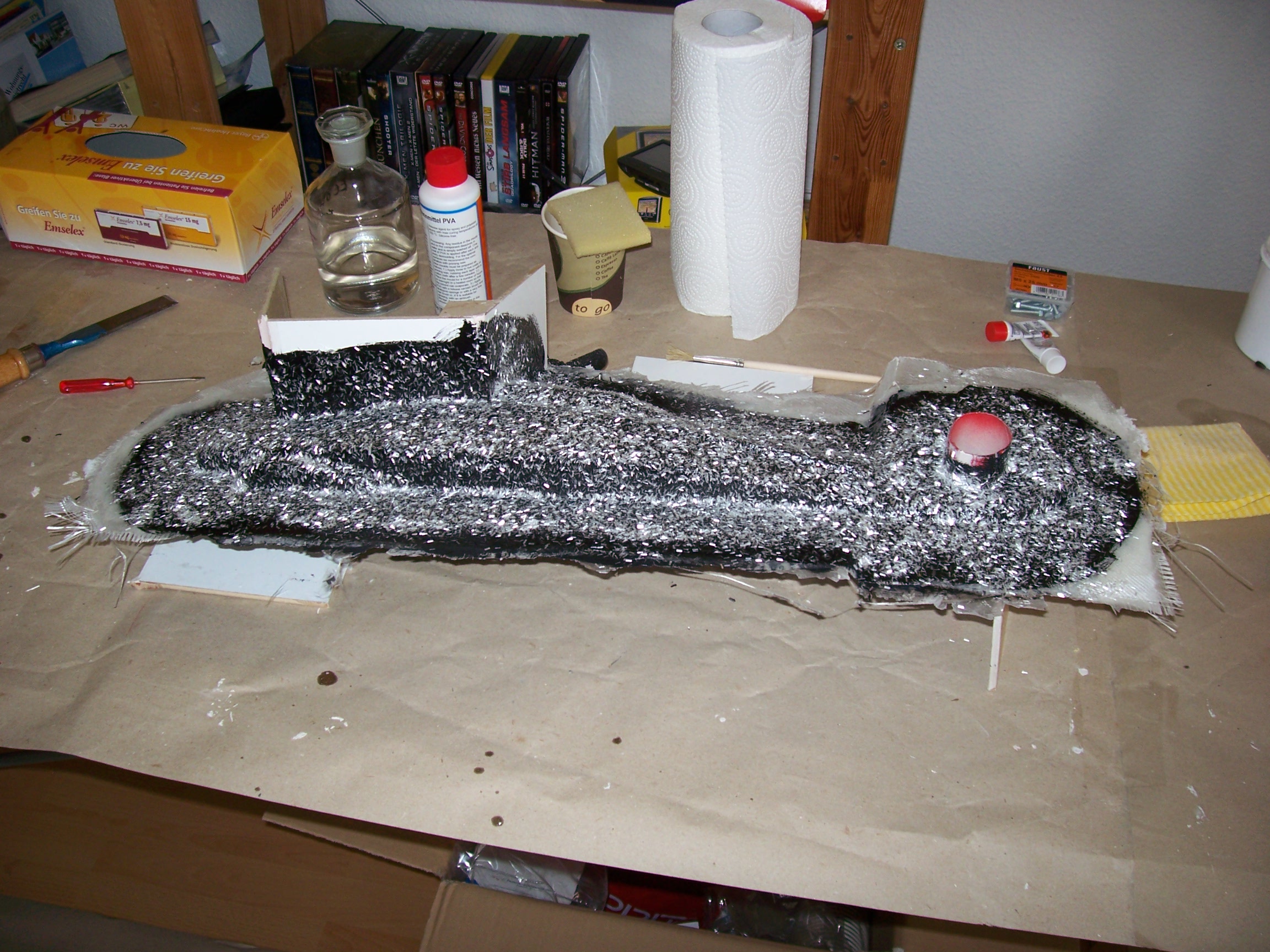

Glasfaserschnitzel absaugen.

Bild 004.jpg (939.61 KiB) 1389 mal betrachtet

Harz drauf. Angedicktes Harz in die Ecken und Glasfasergewebe drauf.

Bild 005.jpg (876.32 KiB) 1388 mal betrachtet

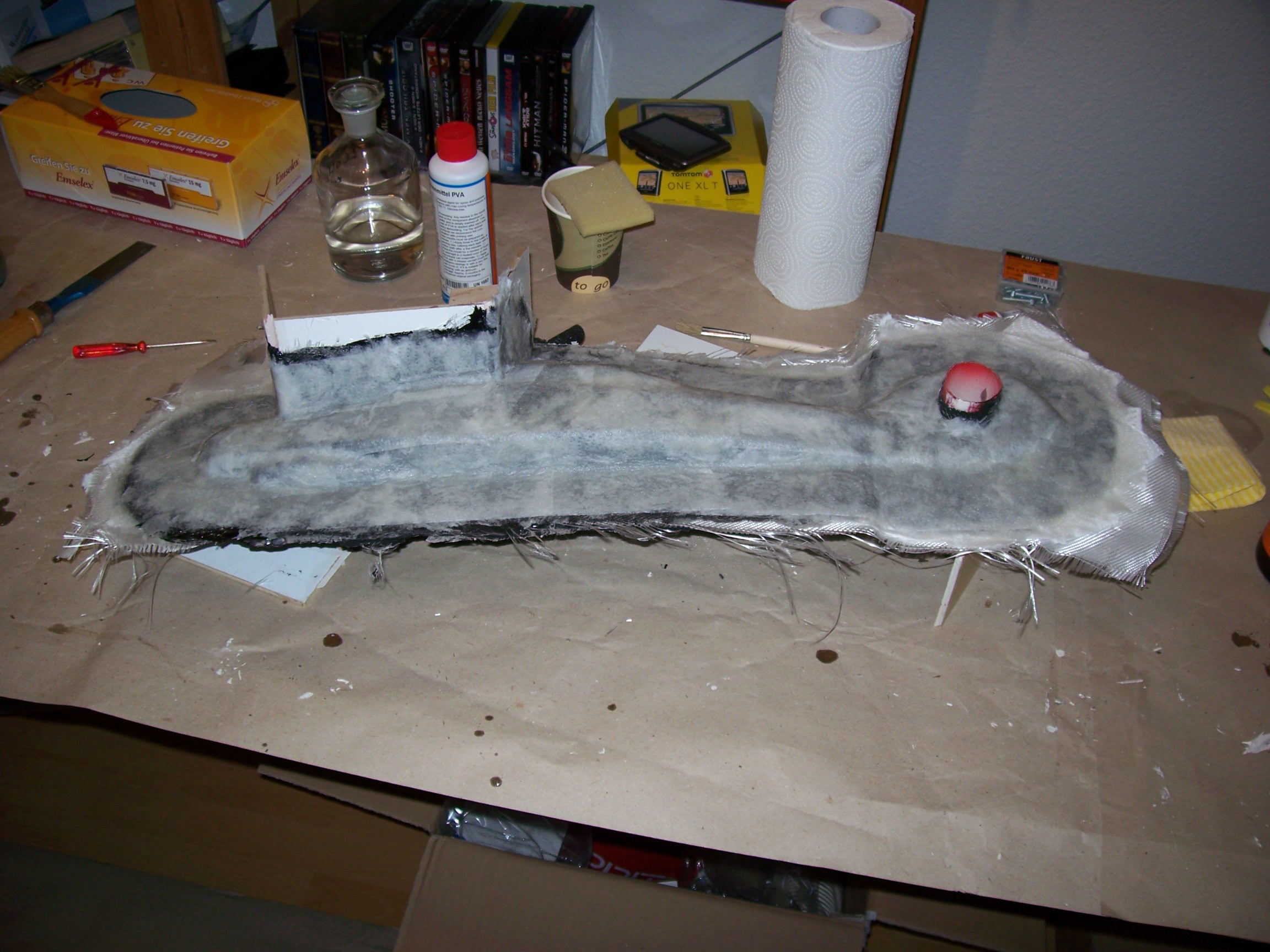

Und Küchenrolle drauf. Zumindest die erste Lage.

Bild 006.jpg (765.29 KiB) 1389 mal betrachtet

[EagleClaw]

Lage 2 und 3 der Küchenrolle drauf.

Bild 007.jpg (692.02 KiB) 1388 mal betrachtet

Und die Abschlußlage Formharz.

Bild 008.jpg (781.1 KiB) 1387 mal betrachtet

Fertig ist die 2te Formhälfte

[EagleClaw]

Nachdem auch das ausgehärtet ist, hab ich schonmal die ersten Ränder beschnitten. Dann entfallen dort die scharfen Kanten und die juckenden Glasfaser-Enden.
Die beiden Formhälften werden mit 18 Verschraubungen zueinander fixiert. Dient einmal der Lagebestimmung und zum Anderen der Fixierung.

Bild 010.jpg (734.42 KiB) 1390 mal betrachtet

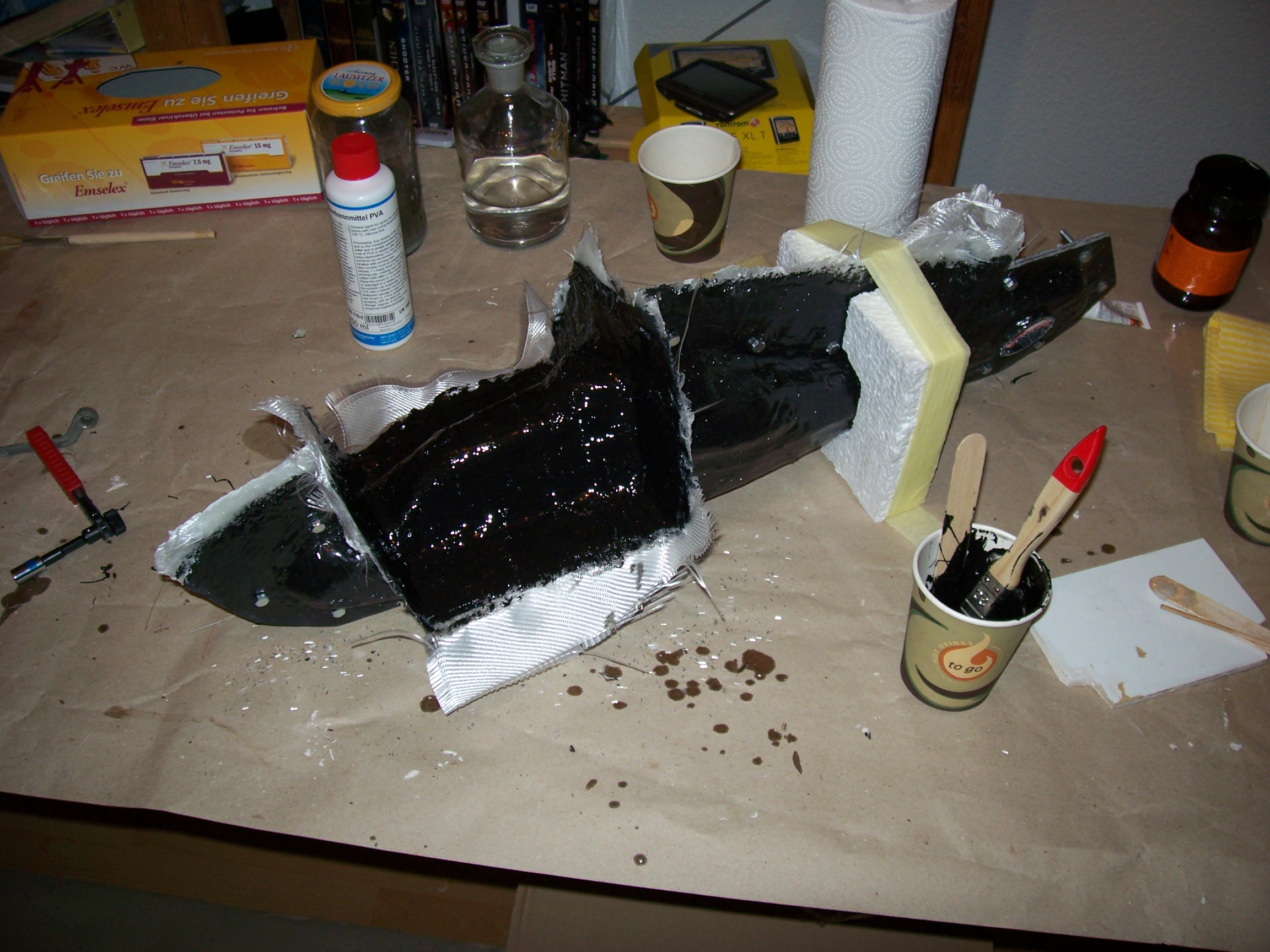

Nun folgt der gleiche Prozess noch beim Rumpfausschnitt. Säubern, Eintrennen, Formharz, Glasfaserschnitzel, Gewebe, Küchenrolle, Formharz. Das passiert dann morgen.

Bild 011.jpg (659.61 KiB) 1393 mal betrachtet

[EagleClaw]

Fertig. Ob ichs wieder auseinander bekomme, steht auf nem anderen Blatt

[EagleClaw]

Fertig beschnitten:

Bild 012.jpg (702.48 KiB) 1388 mal betrachtet

Formhälften

Bild 013.jpg (818.03 KiB) 1391 mal betrachtet

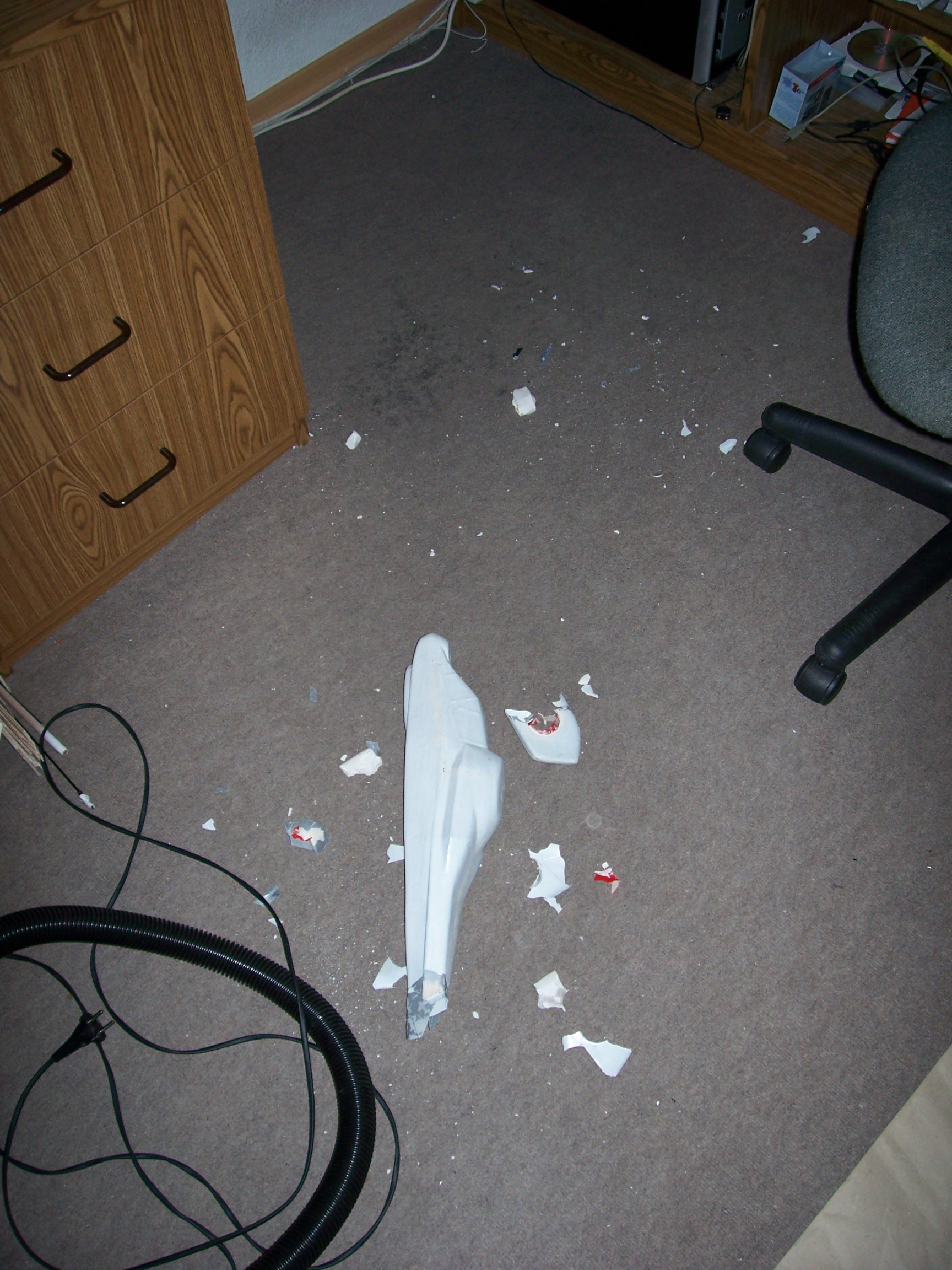

Das Urmodell fand die teilweise recht ruppige Entformaktion leider nicht so toll

Bild 014.jpg (864.58 KiB) 1392 mal betrachtet

[EagleClaw]

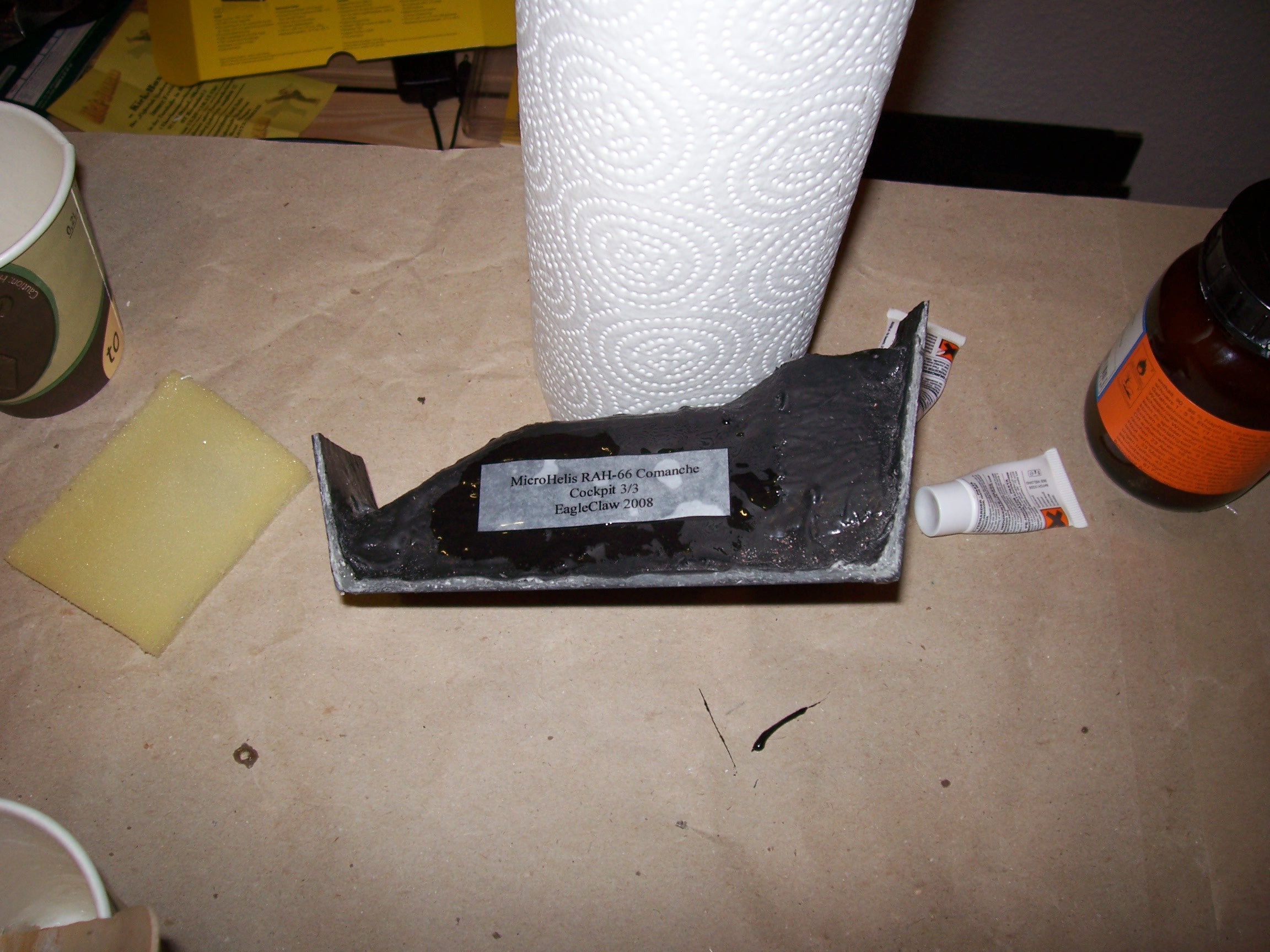

Und nun die Formen beschriften (einlaminiertes Papier) und noch Stützen ankleben, damit ich sie zum Laminieren gescheit hinstellen kann.

[EagleClaw]

Fertsch. Morgen wird die Form geputzt und dann kann ich den Prototyp-Rumpf angehen

[EagleClaw]

Es geht loooos.

Zuerst die Form reinigen und eintrennen (3x Wachs, 1x Folientrennmittel). Dann Gelcoat drauf. Ist tixothrop eingestellt und gibt die Oberfläche. Beim Cockpit-Ausschnitt hab ich es gleich weiß eingefärbt. So wird der endgültige Rumpf. Der Hauptrumpf wird transparent, damit ich beim Probeinbau sehe, wo was hinmuss

Bild 001.jpg (731.69 KiB) 1389 mal betrachtet

Dann kommt das Gewebe. Der Hauptrumpf kriegt eine Lage 163 g/m². Der Cockpitausschnitt bekommt 2 Lagen. So decke ich so ziemlich alles ab Da es ein Prototyp is, hab ich mal auf eingedicktes Harz in den Ecken verzichtet. Ging eigentlich sehr gut. Mal sehen wie es dann aussieht.

Bild 002.jpg (929.22 KiB) 1388 mal betrachtet

Bild 003.jpg (689.54 KiB) 1387 mal betrachtet

[EagleClaw]

Keine Müdigkeit vortäuschen

Nach dem Angelieren werden die Überreste des Gewebes beschnitten. Dabei hab ich zwei Streifen stehen lassen und zwar so, dass ich die Form ineinander schieben kann und diese Streifen mir gleich als Verbinder dienen.

Bild 004.jpg (773.52 KiB) 1387 mal betrachtet

Dann kann die Form geschlossen werden. Die Streifen werden anlaminiert und die restliche Kontur mit Wumpe verbunden.

Bild 005.jpg (761.32 KiB) 1387 mal betrachtet

Morgen abend isser fertig

[EagleClaw]

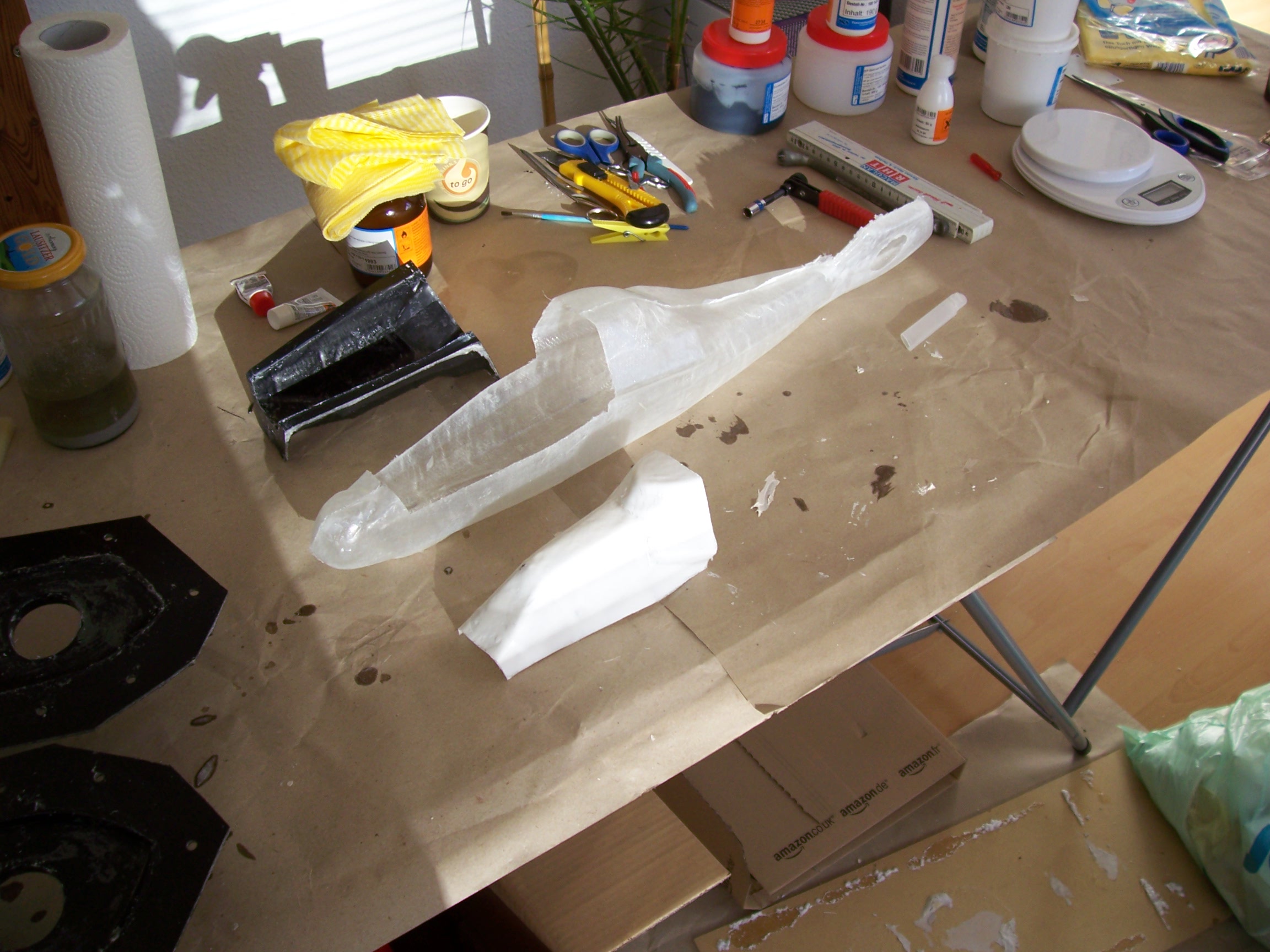

Probleme beim Entformen gab es nur an der MG-Bucht, da dort die Verbindung der Rumpfteile nicht gehalten hat. Ehrlich gesagt bin ich auch zu früh mit dem Entformen aber ich konnte es halt nicht abwarten
Ansonsten ist der Rumpf sehr gut geworden. Wenige Stellen, wo das Gewebe nicht ganz der Form gefolgt ist.
Gewicht unbeschnitten:
Hauptrumpf 77g (einlagig)
Cockpit 26g (zweilagig)


[EagleClaw]

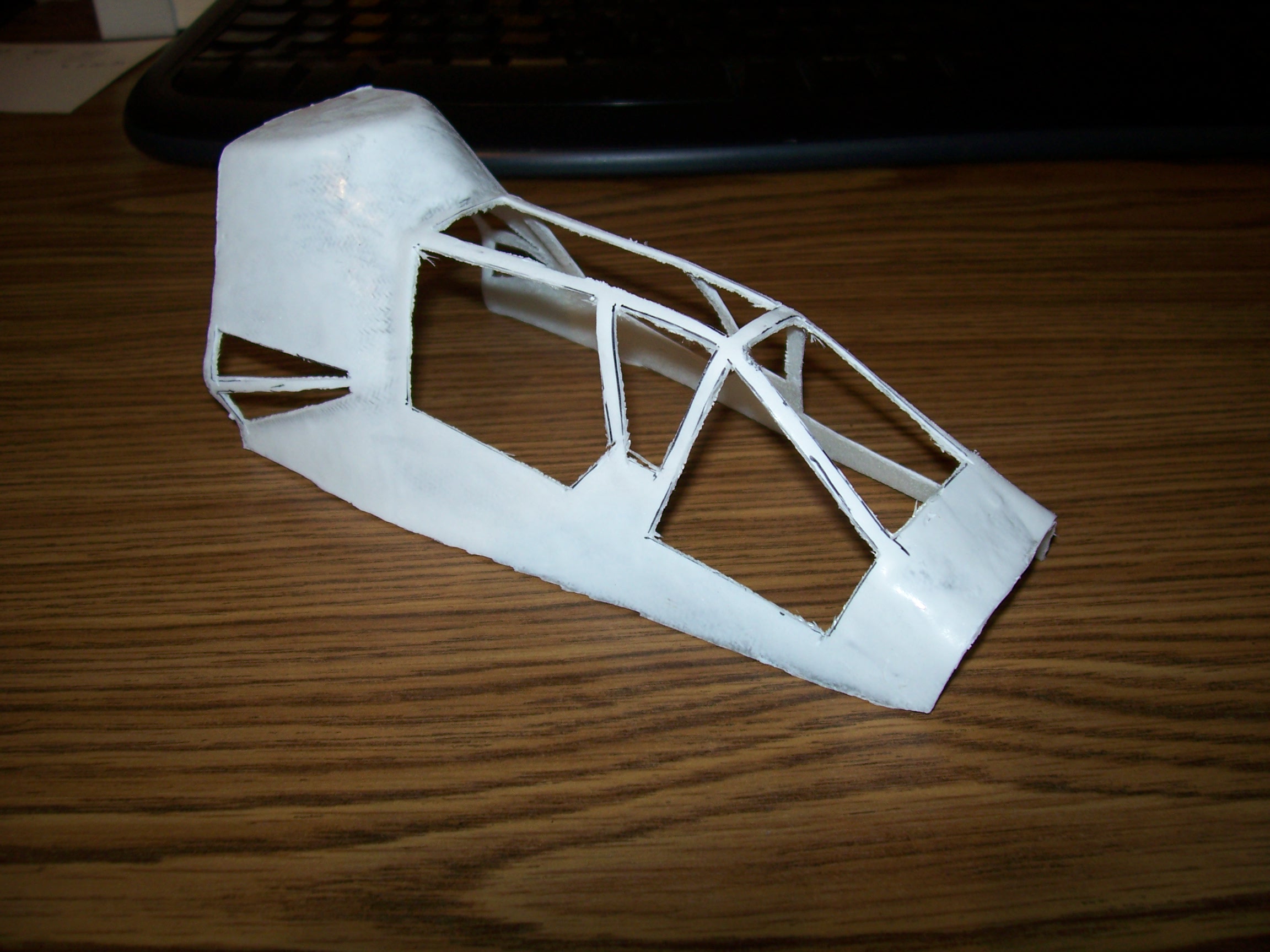

Schonmal die Schablonen für die Ausschnitte vorbereitet:

Cockpit-Scheiben komplett
Triebwerkseinlass
Waffenschächte
Lüftungsöffnungen auf dem Rumpfrücken

Fehlen noch die Schablonen fürs Fahrwerk, aber die ermittle ich erst am Rumpf.

[EagleClaw]

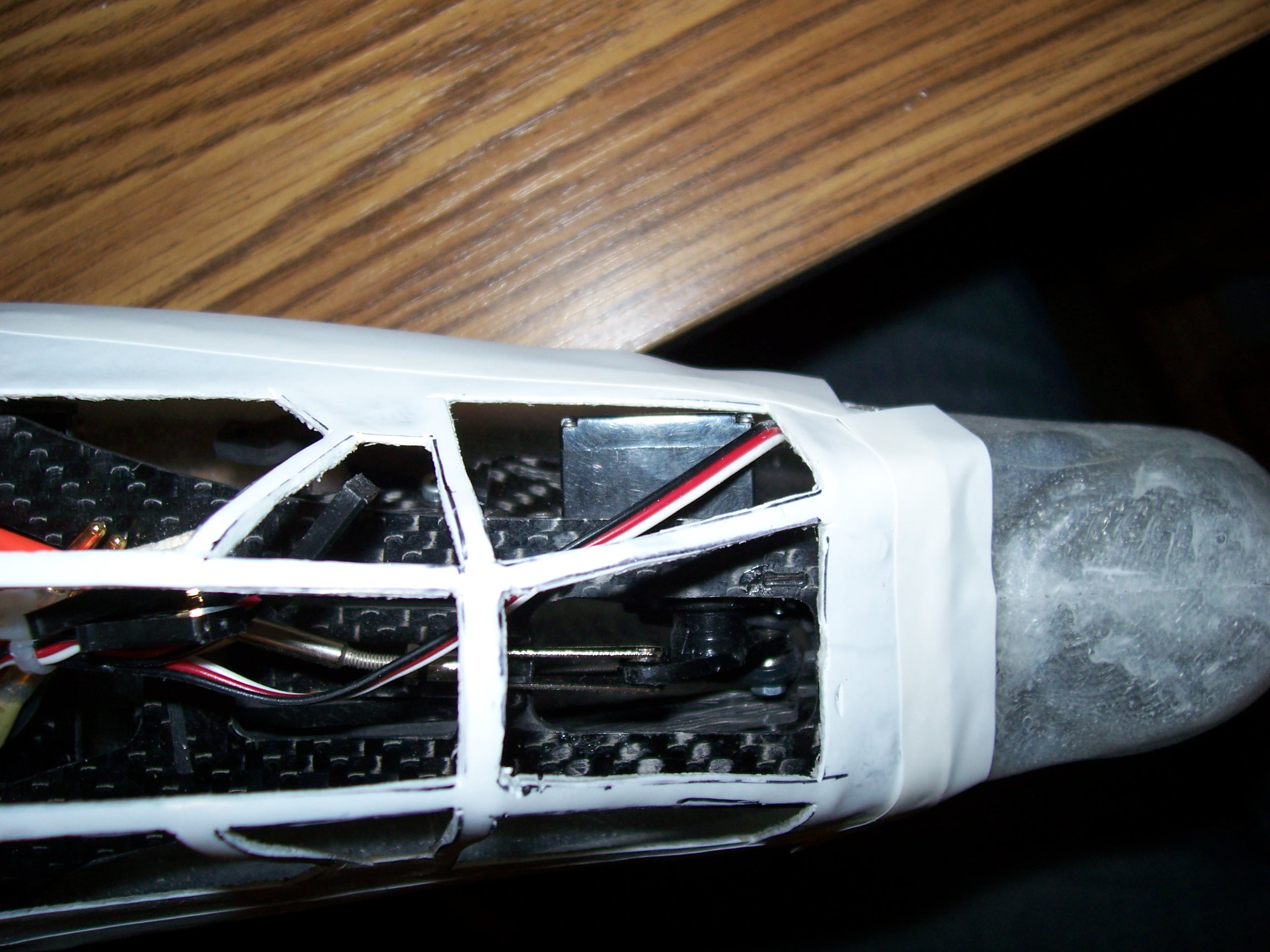

So...jetzt gibts auch Licht im Cockpit.

[EagleClaw]

Heute hab ich mal die Mechanik des Comanche gestrippt und mal probe-montiert.

Rumpf + Mechanik:

Bild 005.jpg (672.75 KiB) 1393 mal betrachtet

Sieht doch schonmal gut aus oder?

Bild 001.jpg (656.13 KiB) 1387 mal betrachtet

Probleme sehe ich derzeit vor allem bei den Fahrwerken. Im Bug durch die Breite der Fahrwerksbeine mit Rädern und durch das Servo:

Bild 003.jpg (597.22 KiB) 1387 mal betrachtet

Im Heck muss ich das Heckrohr etwas kürzen. Mit der Höhe könnte es evtl. Probleme geben, aber das muss ich noch schauen.Später soll das Heckrohr durch einen einlaminierten Spant laufen (und wird dann evtl. direkt am Fenestron verschraubt). Der Fenestron wird durch den Rumpf getragen, dieser wird dann noch mit CFK verstärkt und stützt sich über den Spant auf das Heckrohr ab.

Bild 004.jpg (632.26 KiB) 1387 mal betrachtet

Der Akku kommt vorn auf die Mechanik und der Empfänger unter die Mechanik. Geplant waren eigentlich auch zu öffnende Waffenschächte (nicht per Servo, sondern in beiden Stellungen verriegelbar). Aber vorerst muss ich schauen, wo ich die Mechanik festmache und ob das dann noch passt.

[EagleClaw]

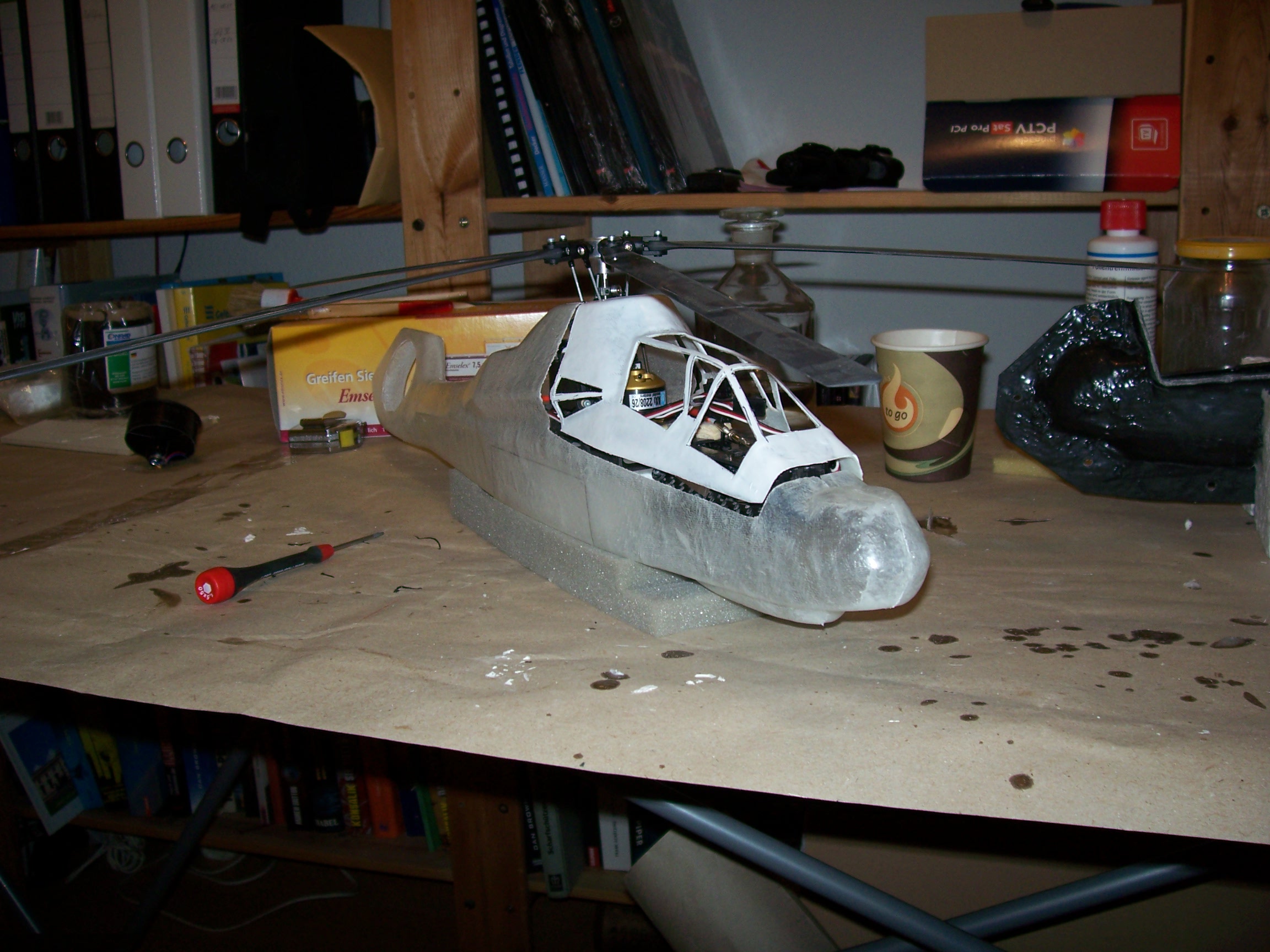

Mit Blättern hat das was
Sind nur ganz schön lang, muss ich mitm Heckleitwerk aufpassen.

[EagleClaw]

Neues Jahr, neues Glück

Anbei die ersten Entwürfe für den Spantensatz.
Die Mechnik wird in die hinteren Haken eingeschoben und an den beiden vorderen senkrechten Platten von der Seite verschraubt. Damit kann ich das Ganze schön von vorn einschieben und festmachen. Der Empfänger (Simprop Scan7) kommt zwischen die beiden Längsträger (unter der Mechanik befestigt) und kann auch von vorn eingeschoben werden. Muss noch die genauen Höhen- und Breitenmaße bestimmen. An der Mechanik muss ich dabei nix ändern.
Gewicht des Ganzen mit 1mm Sperrholz: 5 Gramm

Und das Beste: Die Waffenschächte sind frei
