#31 Re: Eigenbau-Chassis für Belt CP
bin etwas ungeduldig,kann nicht fliegen weil es irgendwie total böig ist und mein heli ist auch topp in ordnung so das ich nicht basteln kann, und geld für ein neues projekt hab ich auch nicht richtig, da ich bald nach braunschweig umziehe um zu studieren. naja kannste ja weiter berichten um meine vorfreude noch zu schüren *g*
Marlon
Marlon
Heli: Belt CP (Standard ausführung mit Align Pro 325 Blätter, FM 3D, R617FS)
Stubenfliege: CB100
Equipment: FF-7, iCharger 208B
Im Aufbau: 3digi <-- mir fehlt ein "dremel" für das sensor gehäuse XD , muss ich wohl demnächst mal zu meinen eltern *g*
Wunschliste: Protos 500 (YGE80, 3Digi mit DS 8910, alles andere wird noch zusammengesucht/gesparrt)
Stubenfliege: CB100
Equipment: FF-7, iCharger 208B
Im Aufbau: 3digi <-- mir fehlt ein "dremel" für das sensor gehäuse XD , muss ich wohl demnächst mal zu meinen eltern *g*
Wunschliste: Protos 500 (YGE80, 3Digi mit DS 8910, alles andere wird noch zusammengesucht/gesparrt)
#32 Re: Eigenbau-Chassis für Belt CP
Hi,

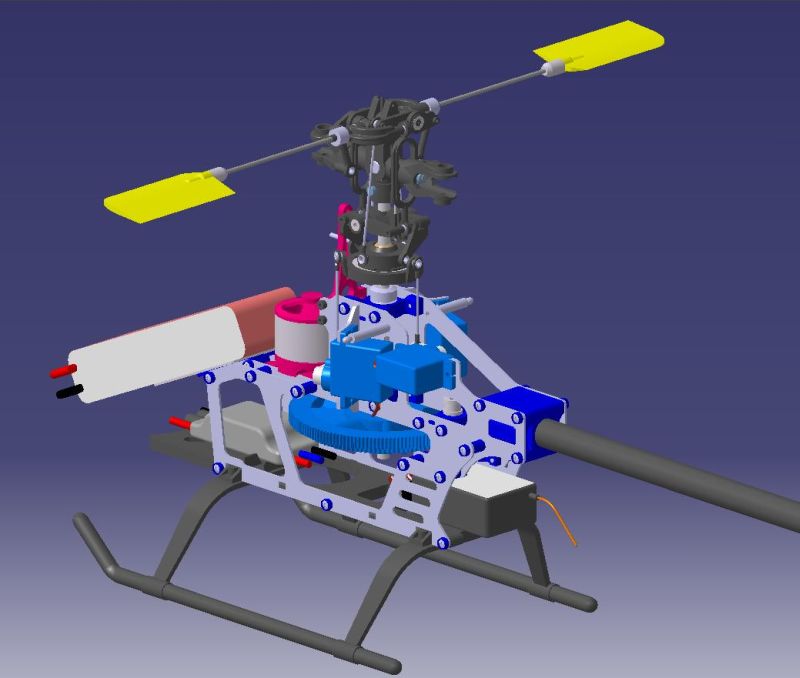

damit's nicht langweilig wird hier mal ein paar Bilder vom aktuellen Stand
damit's nicht langweilig wird hier mal ein paar Bilder vom aktuellen Stand
- Dateianhänge
-
- Chassis_neu_08.JPG (40.27 KiB) 1028 mal betrachtet
-
- Chassis_neu_09.JPG (42.91 KiB) 1024 mal betrachtet
-
- Chassis_neu_10.JPG (50.15 KiB) 1585 mal betrachtet
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#33 Re: Eigenbau-Chassis für Belt CP
Wieso werden eigentlich die Bilder nicht angezeigt?
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#34 Re: Eigenbau-Chassis für Belt CP
Es gibt was Neues, gestern sind die gelaserten Seitenteile gekommen
Bei den Positionen der Schraubenlöcher für die Taumelscheibenführung und die Bodenplatte habe ich mich wohl vermessen, diese musste ich etwas anpassen... außerdem wird die E-SKY-Motorplatte nicht wie angenommen mit M2, sondern mit M2.5 verschraubt... hier muss ich nun erst noch passende Schrauben besorgen und die Abstandhalter auf 2.5mm aufbohren.
Wenn ich soweit bin stelle ich mal Fotos ein.
Gruß, Alex
Bei den Positionen der Schraubenlöcher für die Taumelscheibenführung und die Bodenplatte habe ich mich wohl vermessen, diese musste ich etwas anpassen... außerdem wird die E-SKY-Motorplatte nicht wie angenommen mit M2, sondern mit M2.5 verschraubt... hier muss ich nun erst noch passende Schrauben besorgen und die Abstandhalter auf 2.5mm aufbohren.
Wenn ich soweit bin stelle ich mal Fotos ein.
Gruß, Alex
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#35 Re: Eigenbau-Chassis für Belt CP
Hier mal ein paar Bilder...
Es sind noch einige Anpassungsarbeiten nötig, damit alles funktioniert, ohne irgendwo zu schleifen läuft und auch montierbar ist...
Auf den Bildern sind "Dummy-Servos" verbaut, die defekt sind und ich in meiner Sammelwut mal aufgehoben habe... genau richtig für Anpassungsarbeiten...
Es sind noch einige Anpassungsarbeiten nötig, damit alles funktioniert, ohne irgendwo zu schleifen läuft und auch montierbar ist...
Auf den Bildern sind "Dummy-Servos" verbaut, die defekt sind und ich in meiner Sammelwut mal aufgehoben habe... genau richtig für Anpassungsarbeiten...
- Dateianhänge
-
- Chassis_neu_009.jpg (38.92 KiB) 1431 mal betrachtet
-
- Chassis_neu_008.jpg (37.8 KiB) 1431 mal betrachtet
-
- Chassis_neu_006.jpg (36 KiB) 1437 mal betrachtet
-
- Die Platinen
- Chassis_neu_002.jpg (25.21 KiB) 1432 mal betrachtet
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#36 Re: Eigenbau-Chassis für Belt CP
Find ich schön - Polierst noch die Motorhalterung+ die Ts-Führung oder bleibt das so?
Wie schautsn mitn Gewicht aus?
Wie schautsn mitn Gewicht aus?
lg michl
#37 Re: Eigenbau-Chassis für Belt CP
Hi,
nö, die wollte ich eigentlich nicht polieren... der Rotorkopf hat die selbe hässliche Farbe, die so schrill ist das sie schon wieder zum Belt passt Da stört mich eher die blaue Farbe der Lagerböcke
Ich werde da noch einiges ändern, so ist es z.B. momentan nicht möglich den Motor zu verschieben, da die hintere Schraube durch das Hauptzahnrad verdeckt ist... Das Belt CP HZR ist kleiner und und am Rand nicht so dick, sodass man hier durch das Rad an die Schraube dran kommt. Dass das mit dem CopterX-HZR nicht mehr möglich ist, ist mir im CAD nicht aufgefallen... Außerdem schleift das HZR noch an der Motor-Befestigungs-Schraube, hier muss ich die Motorplatte mal anders herum montieren dass sie weiter oben zu liegen kommt.
Weiters sind die Motor-Platten-Schrauben nicht wie angenommen M2 sondern M2,5, sodass man die Abstandhülsen aufbohren (was mir nicht gefällt) und separate, lange M2,5er Schrauben dazu kaufen muss. Ich habe jetzt auch 2 Abstandhülsen zu wenig... Ich werde das Chassis-Unterteil in diesem Bereich noch so ändern, dass die Motorplatte nur noch im oberen Chassisteil mit den mitgelieferten Schrauben befestigt und durch Langlöcher verschiebbar wird. Die untere Platine wird dann nur noch durch 2 Schrauben mit dem Oberteil verbunden, das reicht dicke aus - zumal die gesamte Mechanik ja komplett im Oberteil sitzt und im Unterteil nur noch Empfänger und Regler untergebracht sind.
Gruß, Alex
nö, die wollte ich eigentlich nicht polieren... der Rotorkopf hat die selbe hässliche Farbe, die so schrill ist das sie schon wieder zum Belt passt Da stört mich eher die blaue Farbe der Lagerböcke
Ich werde da noch einiges ändern, so ist es z.B. momentan nicht möglich den Motor zu verschieben, da die hintere Schraube durch das Hauptzahnrad verdeckt ist... Das Belt CP HZR ist kleiner und und am Rand nicht so dick, sodass man hier durch das Rad an die Schraube dran kommt. Dass das mit dem CopterX-HZR nicht mehr möglich ist, ist mir im CAD nicht aufgefallen... Außerdem schleift das HZR noch an der Motor-Befestigungs-Schraube, hier muss ich die Motorplatte mal anders herum montieren dass sie weiter oben zu liegen kommt.
Weiters sind die Motor-Platten-Schrauben nicht wie angenommen M2 sondern M2,5, sodass man die Abstandhülsen aufbohren (was mir nicht gefällt) und separate, lange M2,5er Schrauben dazu kaufen muss. Ich habe jetzt auch 2 Abstandhülsen zu wenig... Ich werde das Chassis-Unterteil in diesem Bereich noch so ändern, dass die Motorplatte nur noch im oberen Chassisteil mit den mitgelieferten Schrauben befestigt und durch Langlöcher verschiebbar wird. Die untere Platine wird dann nur noch durch 2 Schrauben mit dem Oberteil verbunden, das reicht dicke aus - zumal die gesamte Mechanik ja komplett im Oberteil sitzt und im Unterteil nur noch Empfänger und Regler untergebracht sind.
Gruß, Alex
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
- skyjacker
- Beiträge: 599
- Registriert: 29.12.2007 20:44:00
- Wohnort: Braunschweig (aber mein Herz ist immernoch in Osnabrück)
#38 Re: Eigenbau-Chassis für Belt CP
Hallo,
freut mich das es wieder was neues hier gibt
freut mich das es wieder was neues hier gibt
Heli: Belt CP (Standard ausführung mit Align Pro 325 Blätter, FM 3D, R617FS)
Stubenfliege: CB100
Equipment: FF-7, iCharger 208B
Im Aufbau: 3digi <-- mir fehlt ein "dremel" für das sensor gehäuse XD , muss ich wohl demnächst mal zu meinen eltern *g*
Wunschliste: Protos 500 (YGE80, 3Digi mit DS 8910, alles andere wird noch zusammengesucht/gesparrt)
Stubenfliege: CB100
Equipment: FF-7, iCharger 208B
Im Aufbau: 3digi <-- mir fehlt ein "dremel" für das sensor gehäuse XD , muss ich wohl demnächst mal zu meinen eltern *g*
Wunschliste: Protos 500 (YGE80, 3Digi mit DS 8910, alles andere wird noch zusammengesucht/gesparrt)
#39 Re: Eigenbau-Chassis für Belt CP
Jo, es geht auch gleich weiter! Es gibt nun eine "V2" mit geänderten Seitenplatten, sodass nun alle "Bugs" behoben sind. Die Fertigungszeichnungen sind schon beim "Laser-Mann"
Gruß, Alex
Gruß, Alex
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#40 Re: Eigenbau-Chassis für Belt CP
Hallo Alex,
das sieht ja wirklich gut aus. Willst Du das Chassis mal kommerziell vertreiben oder kannst Du die Daten auch interessierten Nachbauern zur Verfügung stellen ?
Viele Grüße
Joachim
das sieht ja wirklich gut aus. Willst Du das Chassis mal kommerziell vertreiben oder kannst Du die Daten auch interessierten Nachbauern zur Verfügung stellen ?
Viele Grüße
Joachim
#41 Re: Eigenbau-Chassis für Belt CP
Hallo Joachim,
erst mal muss es funktionieren, dann mache ich mir darüber Gedanken
Gruß, Alex
erst mal muss es funktionieren, dann mache ich mir darüber Gedanken
Gruß, Alex
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#42 Re: Eigenbau-Chassis für Belt CP
Moin,
kleine nachfrage, der Akku hängt da jetzt einfach so über die Akkurutsche raus, meinst du nciht, dass das im Falle eines Crashes böse für den Akku enden könnte ?
Gruß
Jan
kleine nachfrage, der Akku hängt da jetzt einfach so über die Akkurutsche raus, meinst du nciht, dass das im Falle eines Crashes böse für den Akku enden könnte ?
Gruß
Jan
#43 Re: Eigenbau-Chassis für Belt CP
Das ist so wie beim CopterX oder T-Rex 450. Wenn man den Akku nicht hinten im Chassis verbaut, könnte er immer was abbekommen... kommt ganz drauf an wie der Heli runter kommt...
Im Original-Chassis sitzt er unten, das Problem ist hier aber dass man keine allzu großen Akkus (z.B. 2400er Kokam's) unter bekommt. Würde man ihn oben einbauen, passt die Haube nicht mehr drauf...
So passt der Akku perfekt, auch die Haube geht schön drauf. Und der Schwerpunkt passt auch
Gruß, Alex
Im Original-Chassis sitzt er unten, das Problem ist hier aber dass man keine allzu großen Akkus (z.B. 2400er Kokam's) unter bekommt. Würde man ihn oben einbauen, passt die Haube nicht mehr drauf...
So passt der Akku perfekt, auch die Haube geht schön drauf. Und der Schwerpunkt passt auch
Gruß, Alex
Helis: T-Rex 500 ESP, T-Rex 600, Sonix SX 450 SE mit Experimental-FBL auf MultiWii-Basis, Schlüter Junior 50, E-Sky Belt CP V2, E-Sky D700, E-Flite Blade mCPx
Flieger: Focke Wulf FW 190 (GWS & Hype), Me 262 (GWS&Dynam), He 162 (Hobbyking), Do 335 (arkai), Horten H VII und H IX (Eigenbau), Horten "Micro-Elli", Edge Red Bull (Kyosho) und eine Ente die nicht fliegen will...
Sender: MPX Evo 9 M-LINK
Status: Fliegzeugs rumstehen lassen bis die Akkus kaputt oder die Gummis porös sind........
meine Belt-CP Hilfeseite - meine Fliegerseite
#44 Re: Eigenbau-Chassis für Belt CP
Okay, ich verstehe die Problematik
Und, der heli ist ja auch nicht zum crashen da Ansonsten sehr, sehr schöner Bericht, bin auf erste Flugerkenntnisse gespannt.
Weiter so !!
Grüße,
Jan
Und, der heli ist ja auch nicht zum crashen da Ansonsten sehr, sehr schöner Bericht, bin auf erste Flugerkenntnisse gespannt.
Weiter so !!
Grüße,
Jan
#45 Re: Eigenbau-Chassis für Belt CP
So, ich habe jetzt mal alles zusammen gebaut und eingestellt:
Den Alurotorkopf habe ich aufgrund zu viel Spiel zwischen Zentralstück und Hauptrotorwelle wieder runter gemacht, das Heck will ich auch wieder aufgrund von zu viel Spiel zurück bauen und noch mit der Blade 400 Pitchhülse ausrüsten.
Der Schwerpunkt passt gut, Pitch ist größer +/-12° einstelbar (mehr gibt meine Pitchlehre nicht her ).
Gruß, Alex
Den Alurotorkopf habe ich aufgrund zu viel Spiel zwischen Zentralstück und Hauptrotorwelle wieder runter gemacht, das Heck will ich auch wieder aufgrund von zu viel Spiel zurück bauen und noch mit der Blade 400 Pitchhülse ausrüsten.
Der Schwerpunkt passt gut, Pitch ist größer +/-12° einstelbar (mehr gibt meine Pitchlehre nicht her ).
Gruß, Alex
