#1 Nachtflugblätter selbstgemacht
Soo, hier der "Baubericht" der Nachtflugblätter, Ausgangsmateriel waren ein Sonderangebot von Norma (2 LED-Taschenlampen, 4€) und ein Satz Standard-Holzblätter vom TRex 315mm, ein wenig Balsa und 0,15er CU-Lack-Daht von Olaf (Danke nochmal).
Damit gings los: (die Hälfe Original, die Hälfte zerlegt)
Die Knopfzellen waren etwas zu dick, also Blätter mit 2er Balsa oben etwas dicker machen:
dann bohren, dabei habe ich beide Blätter miteinander verschraubt um die Löcher wegen der Unwucht gleich zu haben, gebohrt habe ich relativ mahe an der Blattwurzel in der dicksten Stelle des Profils, so bleibt auch der Schwerpunkt des Blatts in Profilrichtung erhalten, der Vorlauf sollte sichg möglichst nicht ändern:
Die Blattenden wurden für die Aufnahme der LED's gleichmäßig gesägt:
Batterien und LED's rein (mit CA und Glasperlen..), profil verschliffen, Draht gezogen und gelötet. Funktionskontrolle!
Vor dem Aufbringen der Zugentlastung (Strapping-Tape, schmaler geschnitten) wurden die Blätter duchr Feilen am Lötzinn schon mal vorgewuchtet (war gar nicht soo schlimm), wie üblich erst den Schwerpunkt anpassen und dann gleichschwer machen - hier hat 1 ca 2x0,5cm großer Strapping-Tape Streifen gereicht.
OraStick draufbügeln, nachwuchten (Streifchen tesa genügte)
fertig.
Eingeschaltet wird das Lichtle mit je einer Steckbrücke aus dem PC. Die "rechnerische Leuchtdauer" ist bei ca 3h - das sind 15Akkus, dann müsste ich die Knopfzellen wahrscheinlich wechseln. Sooo lange hat bei mir aber noch kein Holzblatt auf dem Rex gehalten :biggrin:
der erste Probelauf ist schon durch, 2500 UPM's auf dem Kopf gehen (fliege aber "nur" mit ca 2300), Spurlauf und Vibrationen sind OK.
Hoffentlich dann bald mal 'n Ordentlichen Film und Bilder.
Grüße Wolfgang
Damit gings los: (die Hälfe Original, die Hälfte zerlegt)
Die Knopfzellen waren etwas zu dick, also Blätter mit 2er Balsa oben etwas dicker machen:
dann bohren, dabei habe ich beide Blätter miteinander verschraubt um die Löcher wegen der Unwucht gleich zu haben, gebohrt habe ich relativ mahe an der Blattwurzel in der dicksten Stelle des Profils, so bleibt auch der Schwerpunkt des Blatts in Profilrichtung erhalten, der Vorlauf sollte sichg möglichst nicht ändern:
Die Blattenden wurden für die Aufnahme der LED's gleichmäßig gesägt:
Batterien und LED's rein (mit CA und Glasperlen..), profil verschliffen, Draht gezogen und gelötet. Funktionskontrolle!
Vor dem Aufbringen der Zugentlastung (Strapping-Tape, schmaler geschnitten) wurden die Blätter duchr Feilen am Lötzinn schon mal vorgewuchtet (war gar nicht soo schlimm), wie üblich erst den Schwerpunkt anpassen und dann gleichschwer machen - hier hat 1 ca 2x0,5cm großer Strapping-Tape Streifen gereicht.
OraStick draufbügeln, nachwuchten (Streifchen tesa genügte)
fertig.
Eingeschaltet wird das Lichtle mit je einer Steckbrücke aus dem PC. Die "rechnerische Leuchtdauer" ist bei ca 3h - das sind 15Akkus, dann müsste ich die Knopfzellen wahrscheinlich wechseln. Sooo lange hat bei mir aber noch kein Holzblatt auf dem Rex gehalten :biggrin:
der erste Probelauf ist schon durch, 2500 UPM's auf dem Kopf gehen (fliege aber "nur" mit ca 2300), Spurlauf und Vibrationen sind OK.
Hoffentlich dann bald mal 'n Ordentlichen Film und Bilder.
Grüße Wolfgang
#2
Hallo Wolfgang,
ein super Baubericht über Nachtflugblätter, ein Video wäre toll.
ein super Baubericht über Nachtflugblätter, ein Video wäre toll.
FG MiLi
T-REX 450 XL CDE
Steuerung: FX 18, Schulze alpha-8.35w, 3x HS-56HB, 1xS3108, GY401
Antrieb: 450 TH, 13er Ritzel, Jazz 40-6-18
CFK-Heckrohr, 347 mm
Align CFK-Chassis SE, schwarz
Helitec CFK-Hauptrotorblätter 325 mm
eSkyLamaV3 mit FlyCamOne
Steuerung: FX 18
Status: Rundflug
Mitglied DMFV
T-REX 450 XL CDE
Steuerung: FX 18, Schulze alpha-8.35w, 3x HS-56HB, 1xS3108, GY401
Antrieb: 450 TH, 13er Ritzel, Jazz 40-6-18
CFK-Heckrohr, 347 mm
Align CFK-Chassis SE, schwarz
Helitec CFK-Hauptrotorblätter 325 mm
eSkyLamaV3 mit FlyCamOne
Steuerung: FX 18
Status: Rundflug
Mitglied DMFV
- derberliner
- Beiträge: 832
- Registriert: 09.02.2005 10:07:19
- Wohnort: Berlin (10243)
#3
Hi Wolfgang, brauche sowas nicht, da ich
erstes nicht mal richtig am tag fliegen kann geschweige in der nacht und zweitens einen eco 8 habe
muß aber MILi recht geben ein super bericht
erstes nicht mal richtig am tag fliegen kann geschweige in der nacht und zweitens einen eco 8 habe
muß aber MILi recht geben ein super bericht
Schmerz ist unsere einzige Verbindung zur Realität
Eco 8 leicht aufgemotzt, mc 12
schweben geht schon und laufen nur noch zum Akkuwechsel
L: 13.42702
B: 52.51505
habe meine hp erweitert http://www.der-gartenteich.de/Heli.html
wem´s interessiert...
Eco 8 leicht aufgemotzt, mc 12
schweben geht schon und laufen nur noch zum Akkuwechsel
L: 13.42702
B: 52.51505
habe meine hp erweitert http://www.der-gartenteich.de/Heli.html
wem´s interessiert...
#4
Super!
Die Anleitung find ich prima. So könnte selbst ich es nachbauen
Nachtrag für alle PC-Voll-Freaks: Mit "Steckbrücke aus dem PC" ist ein JUMPER gemeint.
(Warum die "Jumper" heissen? Na, versuch mal, einen aufzuheben, der aufm Boden liegt .. lol ..)
Tips von mir: Geht auch mit hellen LEDs vom Elektronicladen, und die Batterien (Knopfzellen) gibts am billigsten aufm Flohmarkt (in Düsseldorf jedenfalls (Aachener Platz)) oder in kleinen(!) Fotogeschäften.
Die Anleitung find ich prima. So könnte selbst ich es nachbauen
Nachtrag für alle PC-Voll-Freaks: Mit "Steckbrücke aus dem PC" ist ein JUMPER gemeint.
(Warum die "Jumper" heissen? Na, versuch mal, einen aufzuheben, der aufm Boden liegt .. lol ..)
Tips von mir: Geht auch mit hellen LEDs vom Elektronicladen, und die Batterien (Knopfzellen) gibts am billigsten aufm Flohmarkt (in Düsseldorf jedenfalls (Aachener Platz)) oder in kleinen(!) Fotogeschäften.
Blade empfiehlt: DMFV IV - Blade fliegt: minicopterJoker - und flog: Trex 450 verkauft - Trex 600E verkauft - Blade bloggt: Mariosagt.de!
Wenn 3 Frauen in einem Schuhgeschäft sind, und 5 rauskommen, müssen 2 wieder reingehen, damit keine mehr drin ist.
Wenn 3 Frauen in einem Schuhgeschäft sind, und 5 rauskommen, müssen 2 wieder reingehen, damit keine mehr drin ist.
- ER Corvulus
- Beiträge: 16688
- Registriert: 14.04.2005 23:17:06
- Wohnort: ziemlich hoch über Augsburg ;)
#5
Erstmal Danke für die Blumen...
Zu den LED's usw - klar, gibts im Elektronik-Laden oder sonstwo. Aber mit den Knopfzellen zu dem Preis....
Und zu den Jumpern - zur Not einfach 2 JAZZ kaufen, Jumper behalten, die JAZZ's zu mir schicken - ich "Entsorge" die dann fachgrecht.
Die Steckerleisten kann man entweder beim GroßenC oder sonstwo kaufen - oder aus alten PC-Steckkarten auslöten (da wo auch die Jumper drauf waren
Grüße Wolfgang
Zu den LED's usw - klar, gibts im Elektronik-Laden oder sonstwo. Aber mit den Knopfzellen zu dem Preis....
Und zu den Jumpern - zur Not einfach 2 JAZZ kaufen, Jumper behalten, die JAZZ's zu mir schicken - ich "Entsorge" die dann fachgrecht.
Die Steckerleisten kann man entweder beim GroßenC oder sonstwo kaufen - oder aus alten PC-Steckkarten auslöten (da wo auch die Jumper drauf waren
Grüße Wolfgang
#6
hallo,
die led´s kosten nur ein paar cent.
je nachdem was für farbe zwischen 0,20 und 0,90€.
...ich glaube im sommer wird auf den helitreffen nachts mehr los sein als tagsüber....
ich hab mir auch ein paar rotorblätter gebastelt, allerdings in gfk ausführung
soweit hat alles geklappt, nur mit dem lackieren hatte es gehabert ich bin mal gespannt wie es klappt wenn ich mein kompressor und laxkierpistole habe
die led´s kosten nur ein paar cent.
je nachdem was für farbe zwischen 0,20 und 0,90€.
...ich glaube im sommer wird auf den helitreffen nachts mehr los sein als tagsüber....
ich hab mir auch ein paar rotorblätter gebastelt, allerdings in gfk ausführung
soweit hat alles geklappt, nur mit dem lackieren hatte es gehabert ich bin mal gespannt wie es klappt wenn ich mein kompressor und laxkierpistole habe
Liebe Grüße
Matthias
Matthias
#7
hm sehn gut aus eure blätter gibts auch genauere angaben was du da in deinen GFK dingern drinnen hast oder wie gemacht?
lg Tom
--------------------------------------------
Pocket Zoom
X.R.B. Umbau auf 35Mhz
T-Rex
X 400
Mini Foxbat mit GSP Power
Steuerung: MC 20
meine HP: www.8ung.at/picolo82
--------------------------------------------
Pocket Zoom
X.R.B. Umbau auf 35Mhz
T-Rex
X 400
Mini Foxbat mit GSP Power
Steuerung: MC 20
meine HP: www.8ung.at/picolo82
#8
@picolo:
deckschicht
47g gfk (45°)
80g gfk
163g gfk(45°)
kiefernleiste
cfk roving
led 1x orange 1300mcd
led 1x rot 2000 mcd
deckschicht
47g gfk (45°)
80g gfk
163g gfk(45°)
kiefernleiste
cfk roving
led 1x orange 1300mcd
led 1x rot 2000 mcd
Liebe Grüße
Matthias
Matthias
#9
also selbst laminiert? hm naja da ist die erste lösung eher was für mich
lg Tom
--------------------------------------------
Pocket Zoom
X.R.B. Umbau auf 35Mhz
T-Rex
X 400
Mini Foxbat mit GSP Power
Steuerung: MC 20
meine HP: www.8ung.at/picolo82
--------------------------------------------
Pocket Zoom
X.R.B. Umbau auf 35Mhz
T-Rex
X 400
Mini Foxbat mit GSP Power
Steuerung: MC 20
meine HP: www.8ung.at/picolo82
- ER Corvulus
- Beiträge: 16688
- Registriert: 14.04.2005 23:17:06
- Wohnort: ziemlich hoch über Augsburg ;)
#11
Da habe ich eher weiniger Bedenken.
Zum einen - die LED ist mit diesem "kleinen Montagewulst" paßgenau eingearbeitet
Zum anderen - die LED ist auch mit Sekundenklebern und Glasperlen seeehr großzügig verklebt. Und noch mal mit Strapping-Tape verpappt.
Aber ich war beim Probelauf doch recht vorsichtig - und werde auch in Zukunft mit den Blättern vorsichtig umgehen.
..und außerdem - damit kannst Du uns den Tag gar nicht vermiesen - nur die Nacht.....
Grüße Wolfgang
Zum einen - die LED ist mit diesem "kleinen Montagewulst" paßgenau eingearbeitet
Zum anderen - die LED ist auch mit Sekundenklebern und Glasperlen seeehr großzügig verklebt. Und noch mal mit Strapping-Tape verpappt.
Aber ich war beim Probelauf doch recht vorsichtig - und werde auch in Zukunft mit den Blättern vorsichtig umgehen.
..und außerdem - damit kannst Du uns den Tag gar nicht vermiesen - nur die Nacht.....
Grüße Wolfgang
#13
Mal ne blöde FRage ??,
Warum habt ihr nicht SMD LED's genommen die gibts auch in allen Farben und lassen sich besser integrieren, und als zuleitung Kupferlackdraht.. ne Knopfzelle am Blattanfang ..und gut ist das anze entweder mit Schrumpfschlauch oder eventuell mit Kelbeband fixieren .. fertig.. ich denke die SMD LED's kann man sogar direkt in Holzblätter einarbeiten und eventuell auch die Knopfzelle ?? oder ne art Halterung ..etc. , hab hier auch ein "kaputtes" Blatt werd mal versuchen das zu lösen wie es am Besten geht... ...
Richard
Warum habt ihr nicht SMD LED's genommen die gibts auch in allen Farben und lassen sich besser integrieren, und als zuleitung Kupferlackdraht.. ne Knopfzelle am Blattanfang ..und gut ist das anze entweder mit Schrumpfschlauch oder eventuell mit Kelbeband fixieren .. fertig.. ich denke die SMD LED's kann man sogar direkt in Holzblätter einarbeiten und eventuell auch die Knopfzelle ?? oder ne art Halterung ..etc. , hab hier auch ein "kaputtes" Blatt werd mal versuchen das zu lösen wie es am Besten geht... ...
Richard
derzeit: Sim
______________________________________________________
My Home http://www.reverbnation.com/bbmmp
"Aufgeben gibts nicht..." ".....oft findet man den Sieg in der Niederlage......
______________________________________________________
My Home http://www.reverbnation.com/bbmmp
"Aufgeben gibts nicht..." ".....oft findet man den Sieg in der Niederlage......
- ER Corvulus
- Beiträge: 16688
- Registriert: 14.04.2005 23:17:06
- Wohnort: ziemlich hoch über Augsburg ;)
#14
Hallo Richard,
Kupferlackdraht - ist drin (gaaanz dünn, man sieht ihn nicht/kaum).
Knopfzelle am Blattanfang = Wurzel ist drin
Knopfzelle nicht an der Blattspitze = ist draußen, zu schwer, macht den Heli zu träge, man braucht ja drei.
SMD-LED's - hat Norma nicht, meine Grabbelkiste nicht, und extra irgendwo was bestellen wollte ich auch nicht. Zumal in den Normafunzeln eben alles drin war - Superhelle Weiße LED's , Batterien und kein Widerstand (gehen ohne!) - und das alles doppelt für insgesamt 4€....
Vor allem, wüßte gar nicht, wie ich so eine Winz-LED festmachen sollte, so kleine Bohrer habe ich nicht - und muss ja ca 2KG halten!
Aber bau Du auch mal, mach Bilder, Probefliegen (zum Spurlauf einstellen Schutzbrille!)
wir sehen uns ja dann nicht (weil draußen ist dann dunkel) - Grüße Wolfgang
Kupferlackdraht - ist drin (gaaanz dünn, man sieht ihn nicht/kaum).
Knopfzelle am Blattanfang = Wurzel ist drin
Knopfzelle nicht an der Blattspitze = ist draußen, zu schwer, macht den Heli zu träge, man braucht ja drei.
SMD-LED's - hat Norma nicht, meine Grabbelkiste nicht, und extra irgendwo was bestellen wollte ich auch nicht. Zumal in den Normafunzeln eben alles drin war - Superhelle Weiße LED's , Batterien und kein Widerstand (gehen ohne!) - und das alles doppelt für insgesamt 4€....
Vor allem, wüßte gar nicht, wie ich so eine Winz-LED festmachen sollte, so kleine Bohrer habe ich nicht - und muss ja ca 2KG halten!
Aber bau Du auch mal, mach Bilder, Probefliegen (zum Spurlauf einstellen Schutzbrille!)
wir sehen uns ja dann nicht (weil draußen ist dann dunkel) - Grüße Wolfgang
#15
Hi

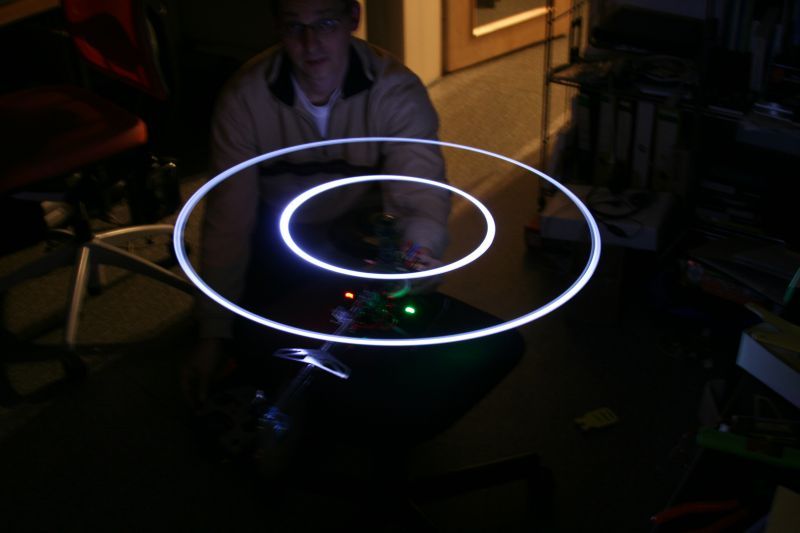

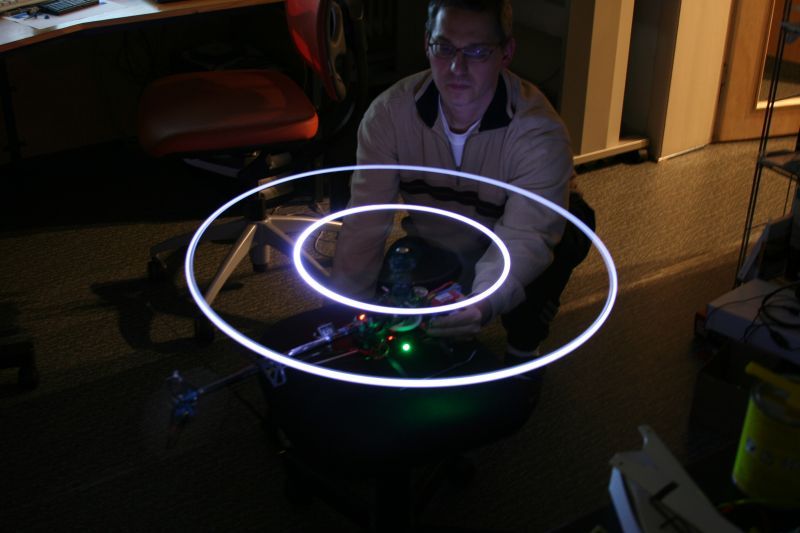

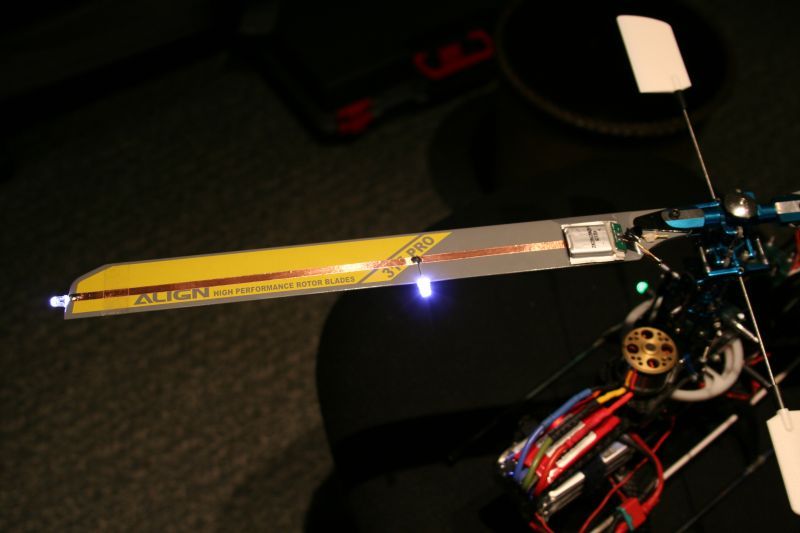

hier mal die neue Variante von meinen Nightblades:
LiPo 145 und 2x 10000 mcd Led weiß
Klebekupferbahn vom Dekogeschäft (Tiffanylampen)
Align Pro Wood (Holzblätter)
Die LiPo Zelle ist mit CA und Schrumpfschlauch befestigt, und hat eine Einschaltdauer von ca. 3,5 Std.
P.S. So eine Led erzeugt bei 2500 Upm knapp 57 gr Zugkraft.
hier mal die neue Variante von meinen Nightblades:
LiPo 145 und 2x 10000 mcd Led weiß
Klebekupferbahn vom Dekogeschäft (Tiffanylampen)
Align Pro Wood (Holzblätter)
Die LiPo Zelle ist mit CA und Schrumpfschlauch befestigt, und hat eine Einschaltdauer von ca. 3,5 Std.
P.S. So eine Led erzeugt bei 2500 Upm knapp 57 gr Zugkraft.
