60/90er Century Blackhawk als Winterprojekt

[Icebear]

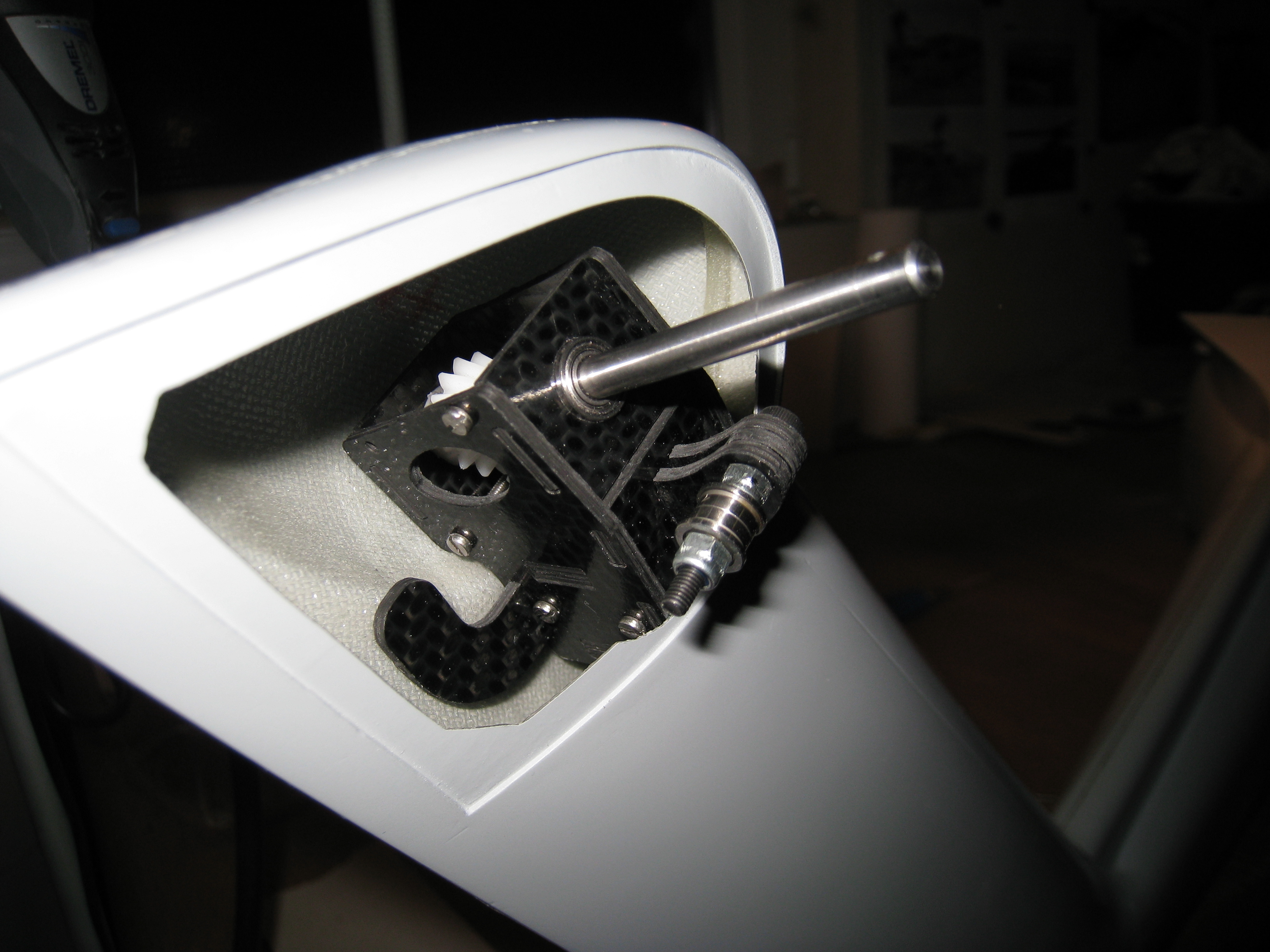

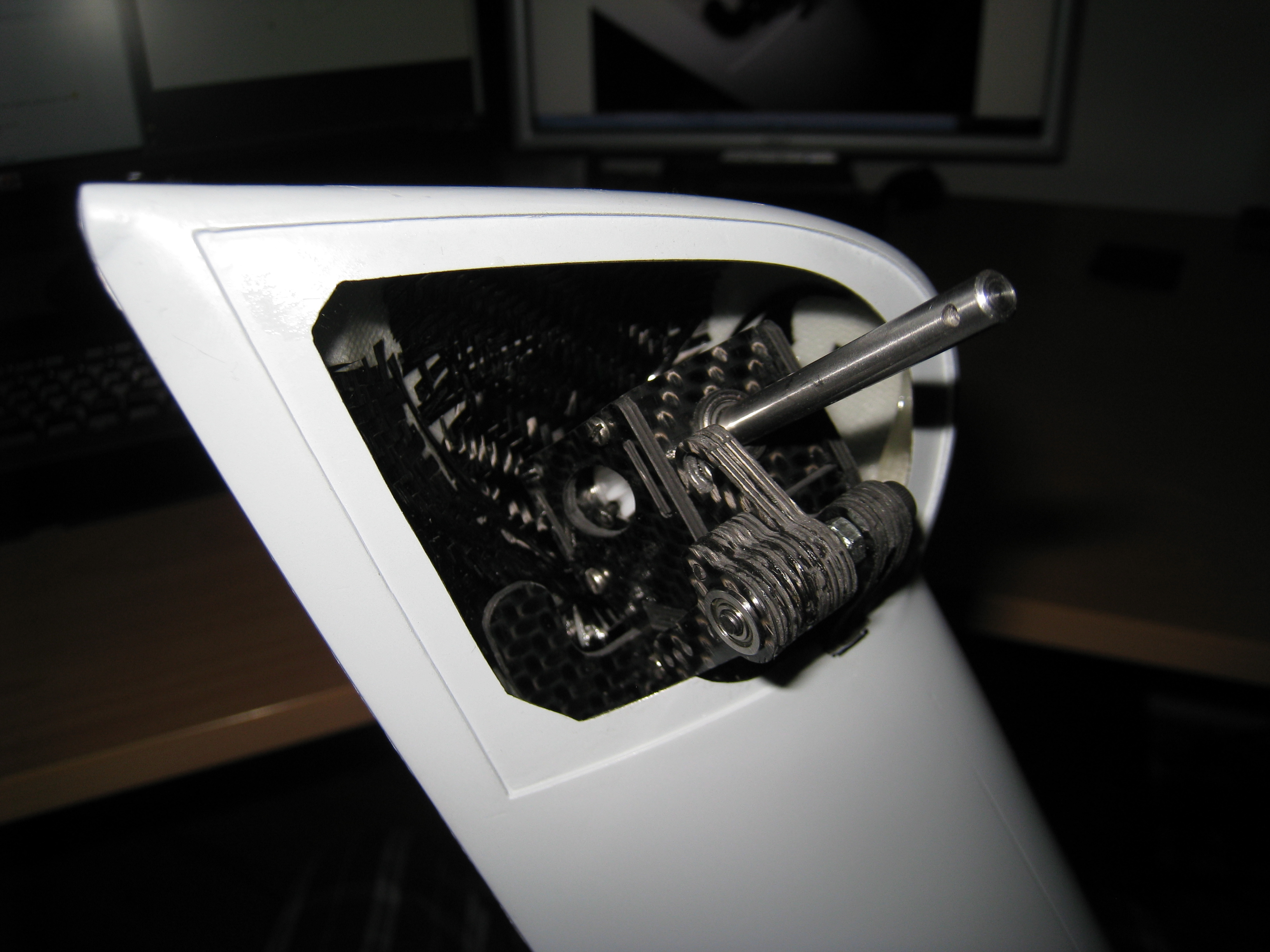

Und so sieht das Ganze dann im Rumpf aus:

Heck 006.JPG (2.09 MiB) 1213 mal betrachtet

Heck 005.JPG (2.01 MiB) 1213 mal betrachtet

Ist aber nur reingesteckt und noch nicht befestigt.
@Yogi: Habe mich nun entschlossen wie ich das mache. So wie das Heck auf den Bildern sitzt, liegt es mit der seitlichen Strebe und fast dem kompletten Hinterteil plan auf dem Heckgehäuse auf. Ich überlege also nun ein paar Stopmuttern in das Heckgehäuse von innen ein zu kleben und dann von außen zu verschrauben. Die Stellen wo die Schrauben dann außen sitzen würden sind optisch unproblematisch. So kann ich dann das komplette Heckgehäuse zu Wartungszwecken ein- und ausbauen.

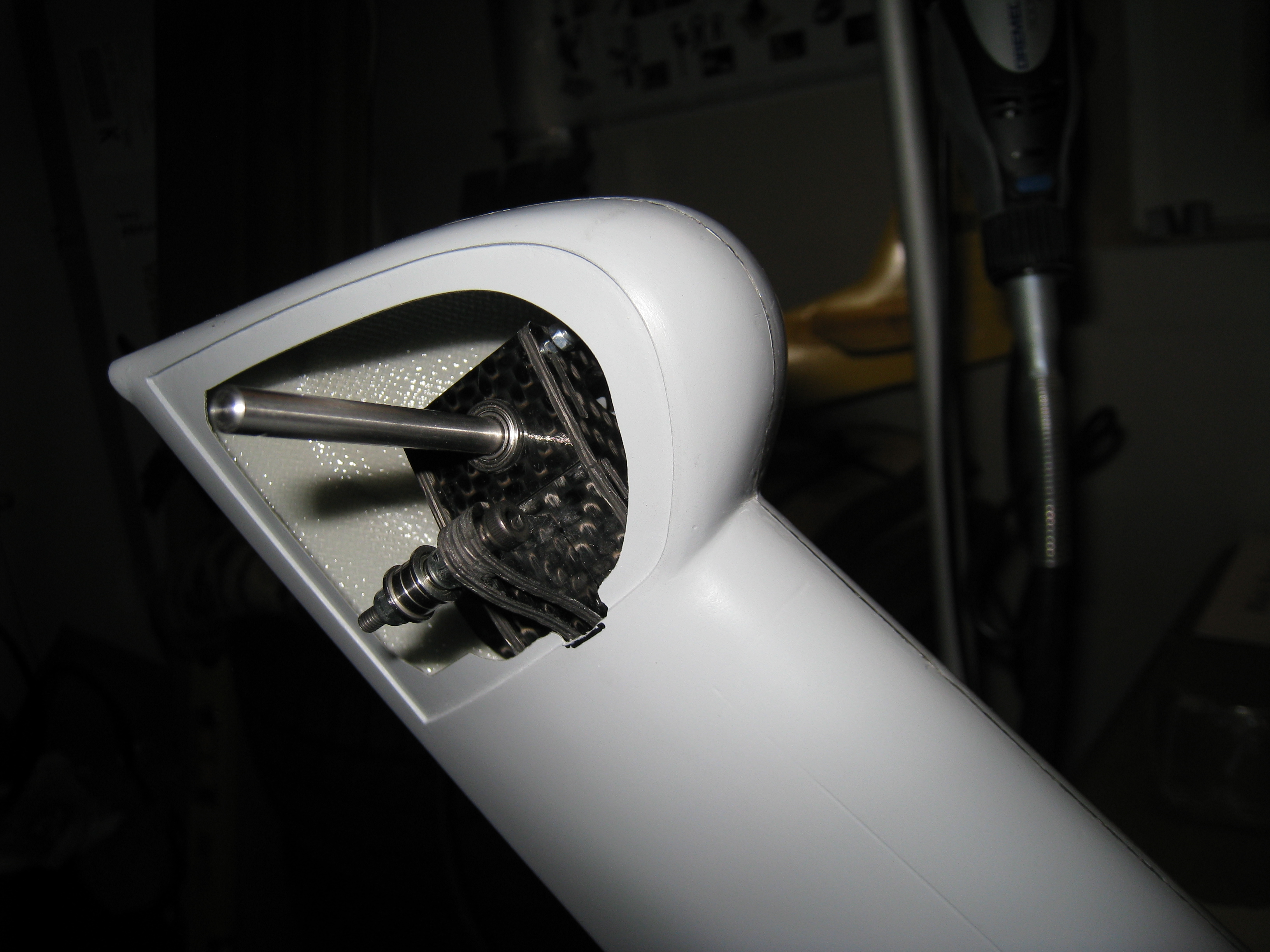

Habe gestern Abend das komplette Heckteil mit CFK-Matten verstärkt. Crazyvolle hatte ja den Tipp gegeben, dass der Ausleger zu weich sei. Dabei habe ich dann auch "das Auge" oben mit verstärkt:

Heck verstärkt (2).JPG (1.98 MiB) 1213 mal betrachtet

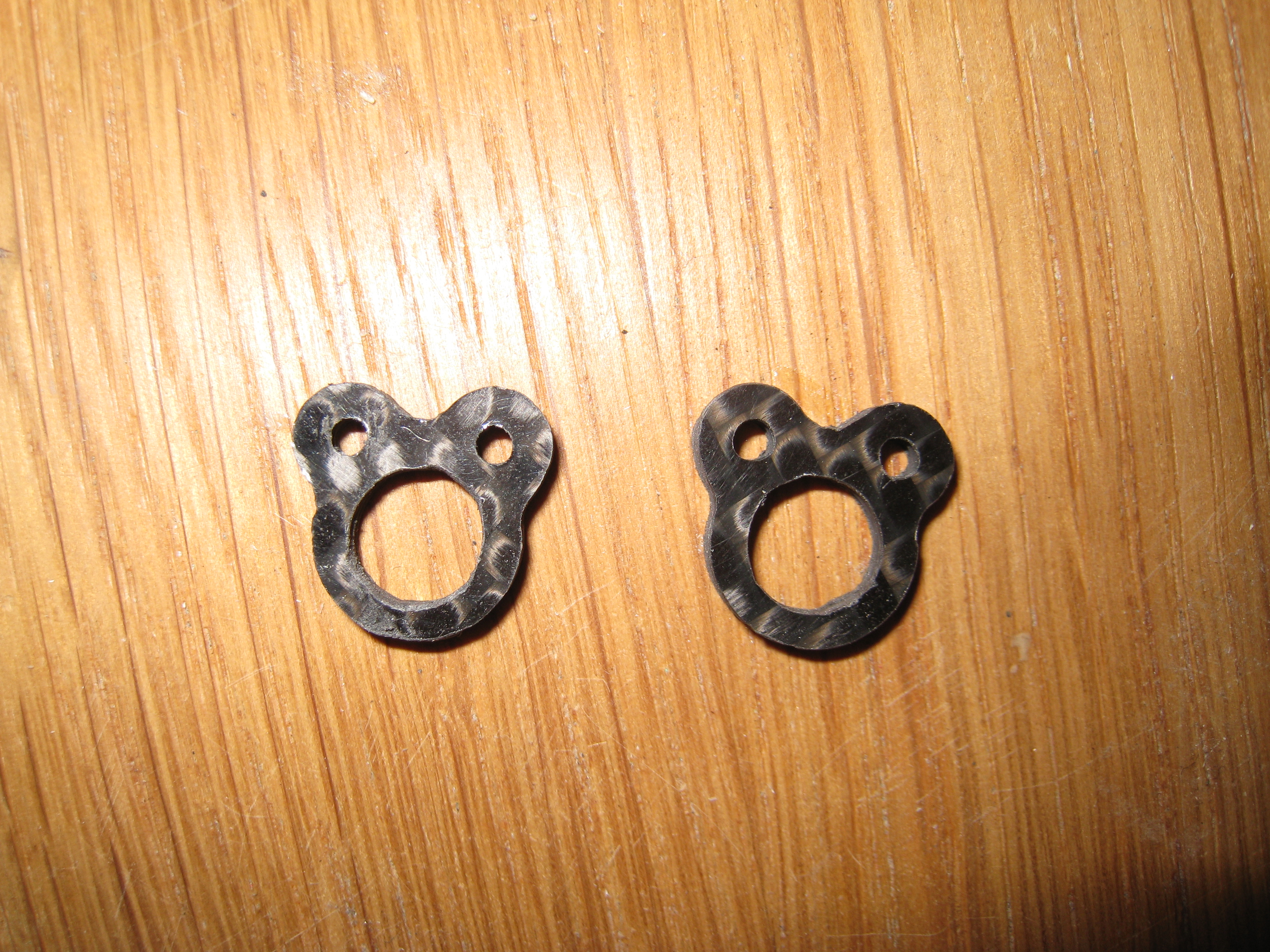

Auf die Schraube die du mir mitgegeben hast Yogi, passt übrigens die Stoppmutter außen nicht mehr drauf. Ich weiß aber auch warum. In deiner CAD-Zeichnung besteht der Hebel aus 5 Teilen, du hast mir aber 6 Teile mitgegeben die ich auch alle verbaut habe. Somit ist der Hebel um das fehlende Stück breiter.
Außerdem habe ich mit Blick auf die Teile, das Datum und das Osterwochenende sowieso gedacht du willst mich veräppeln :

Heck 002.JPG (4.15 MiB) 1213 mal betrachtet

Allen die meinen Bauthread mitverfolgen einen schönen Ostersonntag!
Gruß
Jürgen

[Sundog]

Allen die meinen Bauthread mitverfolgen einen schönen Ostersonntag!

dito

[yogi149]

Hi Jürgen
den 2 Hebel für die Anlenkstange hättest du, wie in der Zeichnung dargestellt, halt weglassen müssen.

[Icebear]

Ja das habe ich mir schon gedacht. Ist mir aber natürlich erst aufgefallen, als es zu spät war. Warum gibts du mir auch unnötige Teile dazu? Ein Test? ...verdammt, nicht bestanden
Aber ich denke mit ner längeren Schraube drauf ist´s dann egal, oder?

Update:
War die letzten beiden Tage fleißig.
Yogi hat mir in den Kopf gesetzt die Heckflosse beweglich zu machen. Vom Prinzip her gar nicht so kompliziert, aaaaber... Wenn man den Rumpf hinten aufmacht um die Scharniere einzusetzen, ist da kein Material mehr. Und irgendwo dran muss man die Scharniere ja befestigen . Außerdem muss man sich die Finger mehrmals brechen um auch nur halbwegs an diese Stelle von innen dran zu kommen. Egal, ausprobieren:

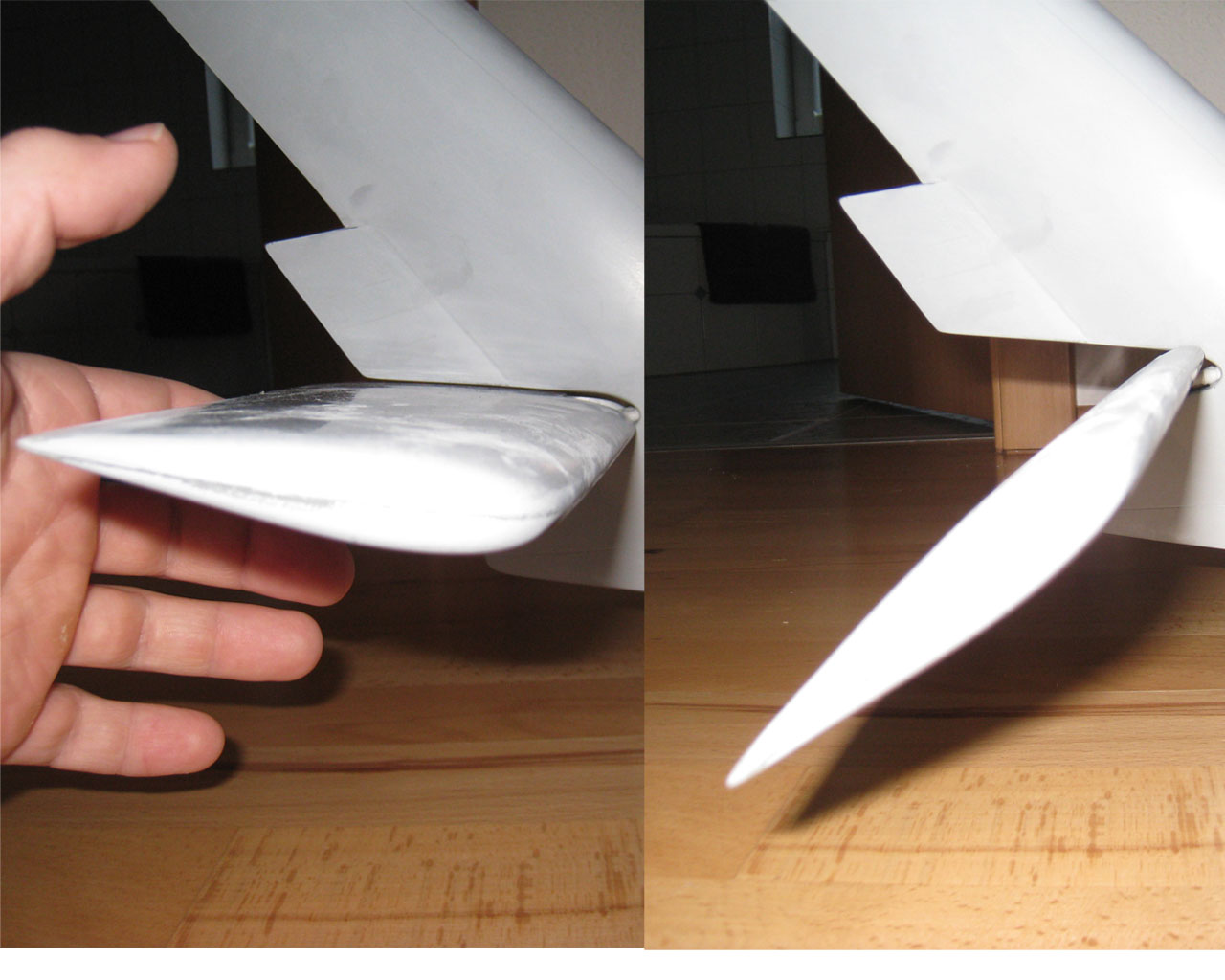

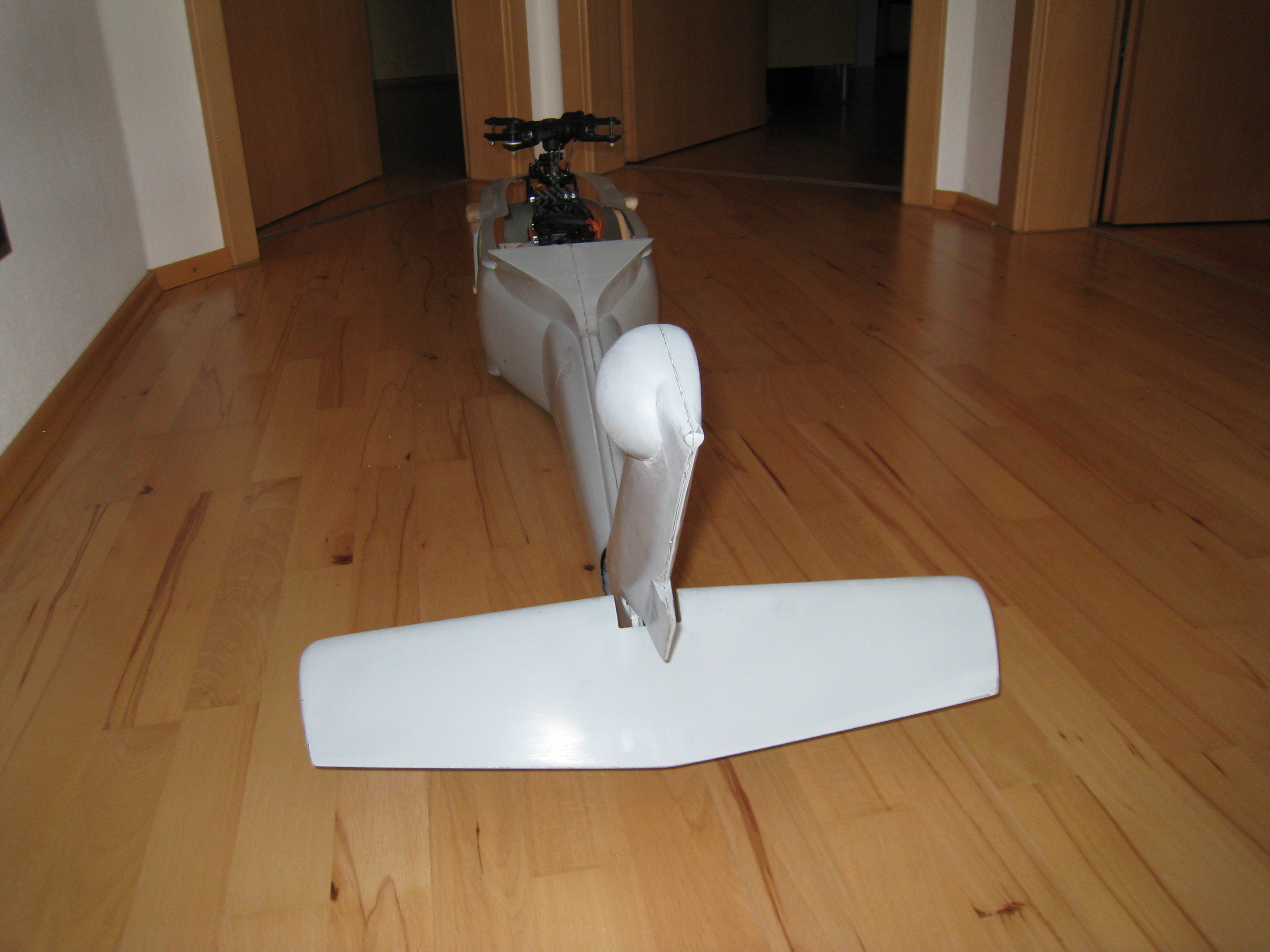

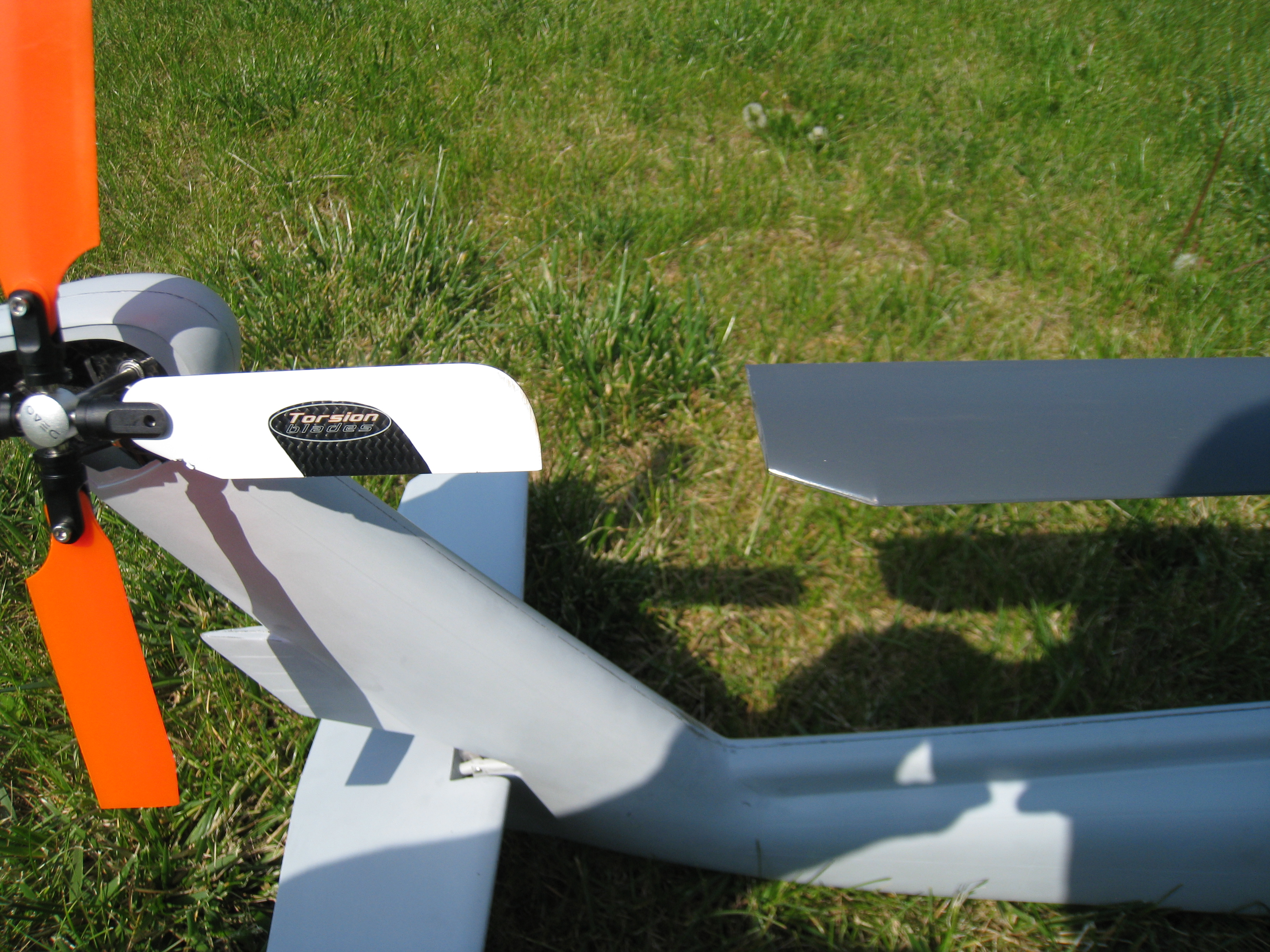

Zuerstmal habe ich die Heckflosse von unten aufgeschnitten und die Scharniere in der Flosse zumindest schonmal richtig fest eingeharzt. Das herausgeschnittene Stück habe ich anschließend wieder eingeklebt. Dann habe ich lange gebraucht um den passenden Drehpunkt zu finden, damit die Flosse in beide Endpositionen kommt. In dieser Position musste ich die Flosse dann halten und gleichzeitig sehr dick angerührten Harz mit´m Finger von innen zwischen Scharniere und Rumpf verteilen. Damit das Harz beim Trocknen nicht wegläuft habe ich da dann noch Glasfaserstreifen drüber gelegt. Zu guter letzt musste ich die Heckflosse dann in alle Richtungen ausrichten. Wenn die schief geworden wäre hätte der ganze Heli scheiße ausgesehen. Ist aber Gott sei Dank gelungen . Als Beweis wieder ein paar Bilder:

Heckflosse 002.JPG (3.16 MiB) 1170 mal betrachtet

Heckflosse 004.JPG (3.01 MiB) 1169 mal betrachtet

Heckflosse beweglich.jpg (163.19 KiB) 1170 mal betrachtet

Jetzt warte ich noch etwas ab und werde dann mal kräftig dran ziehen. Im Flug kommen auf dieses riesen Teil große Belastungen zu, so dass es einiges aushalten muss. Ich hoffe inständig, dass meine Konstruktion hält und stabil ist .

[crazyvolle]

Servus,

bewegst du die Heckflosse später mit einem Servo, oder soll der Fahrtwind diese in eine wagrechte Position
im Flug bringen?
Könnte mir vorstellen da brauchst du schon ordentlich Fahrt um diese zu verstellen.

[Icebear]

Ne da kommt ein Servo dran. Das Servo sitzt vorne im Rumpf direkt hinter der Mechanik auf dem Rumpfboden, direkt neben dem Servo für den Hero. Eins der Scharniere hat unten ein Servohorn dran worüber ich dann die Heckflosse ansteuern kann.

[kortos]

Hey, hier ist es ja ganz schön ruhig geworden

Ich hoffe Du berichtest bald wieder über deinen Blackhawk

[Icebear]

Ja wirklich
Ich warte immer noch auf ein paar bestellte Teile. Habe bei Smartmodel deren Fahrwerksteile bestellt um mir daraus irgendwie das Heckfahrwerk zu stricken, bei Baumann habe ich vor fast zwei Monaten ein paar Teile bestellt und meine Blätter sollten vor 3 Wochen hergestellt sein (ok, auf die kommt es jetzt gerade nicht an). Ohne das Fahrwerk kann ich zur Zeit nicht sonderlich viel machen.

Aber schön zu lesen, dass jemand darauf wartet, dass es weiter geht

[foobos]

HIer wartet auch noch jemand
Es gibt da auch noch andere die deinem Bericht mit viel Genuss folgen

[Icebear]

Wenn man am wenigsten damit rechnet passiert wieder was

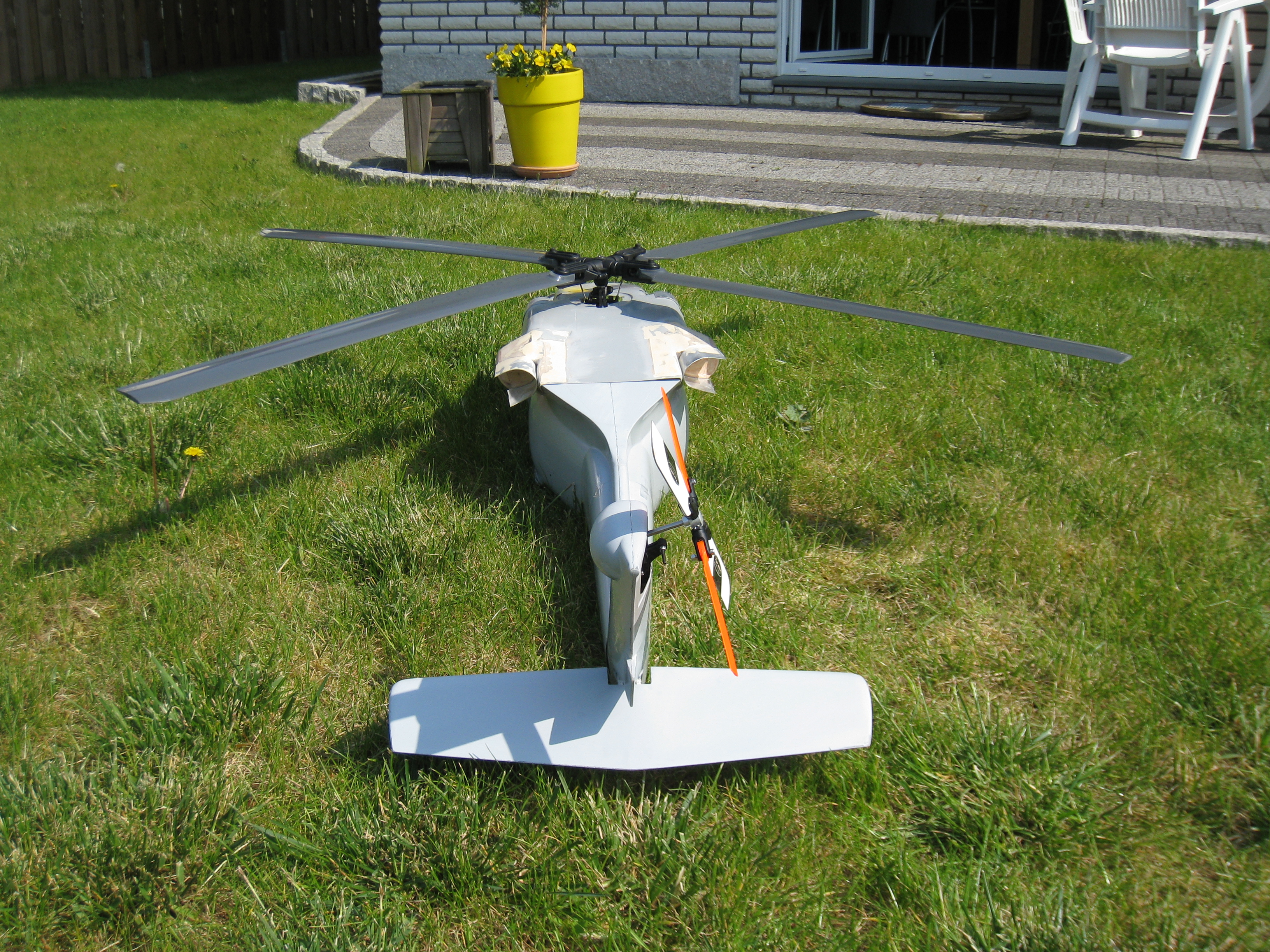

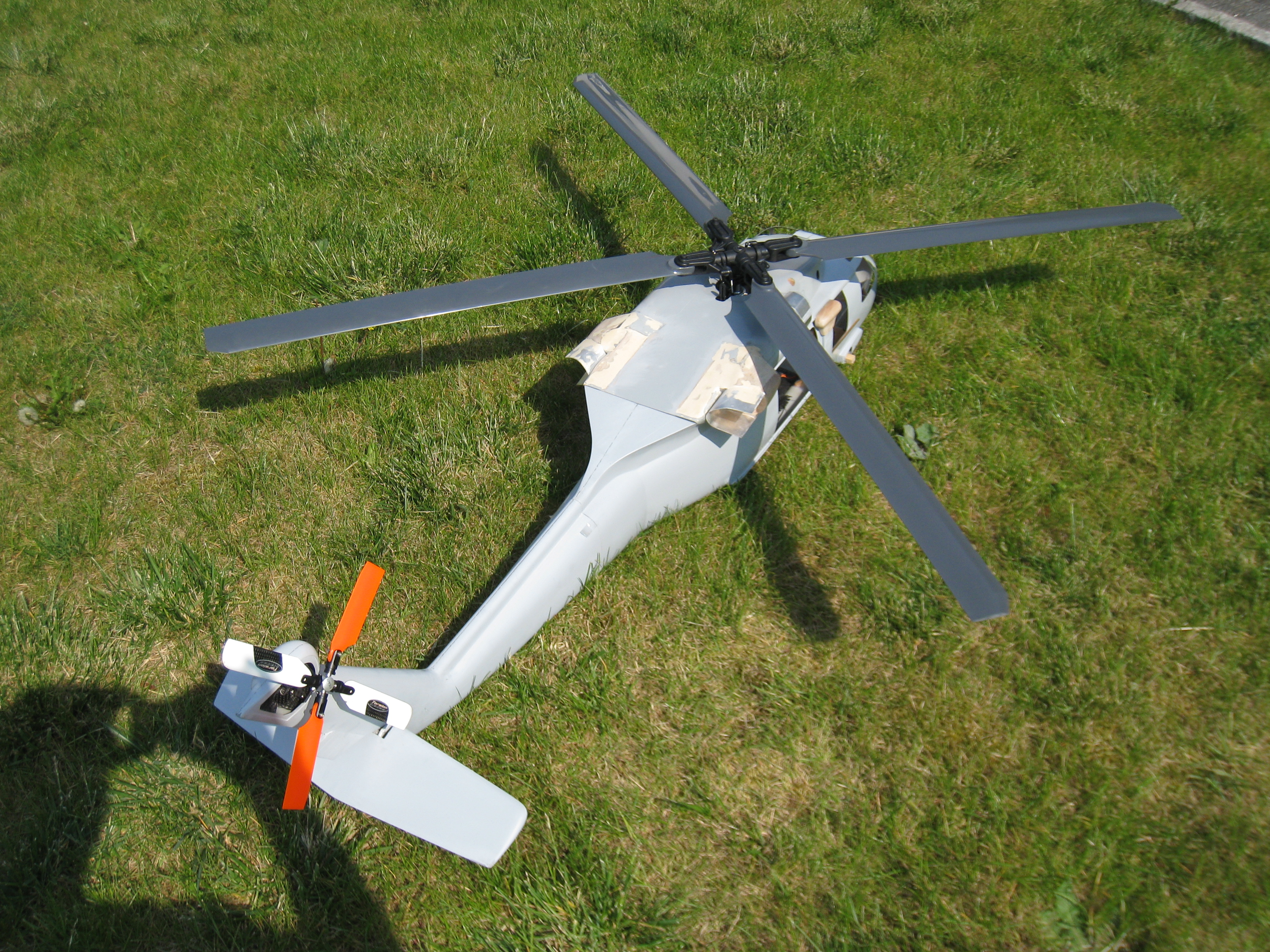

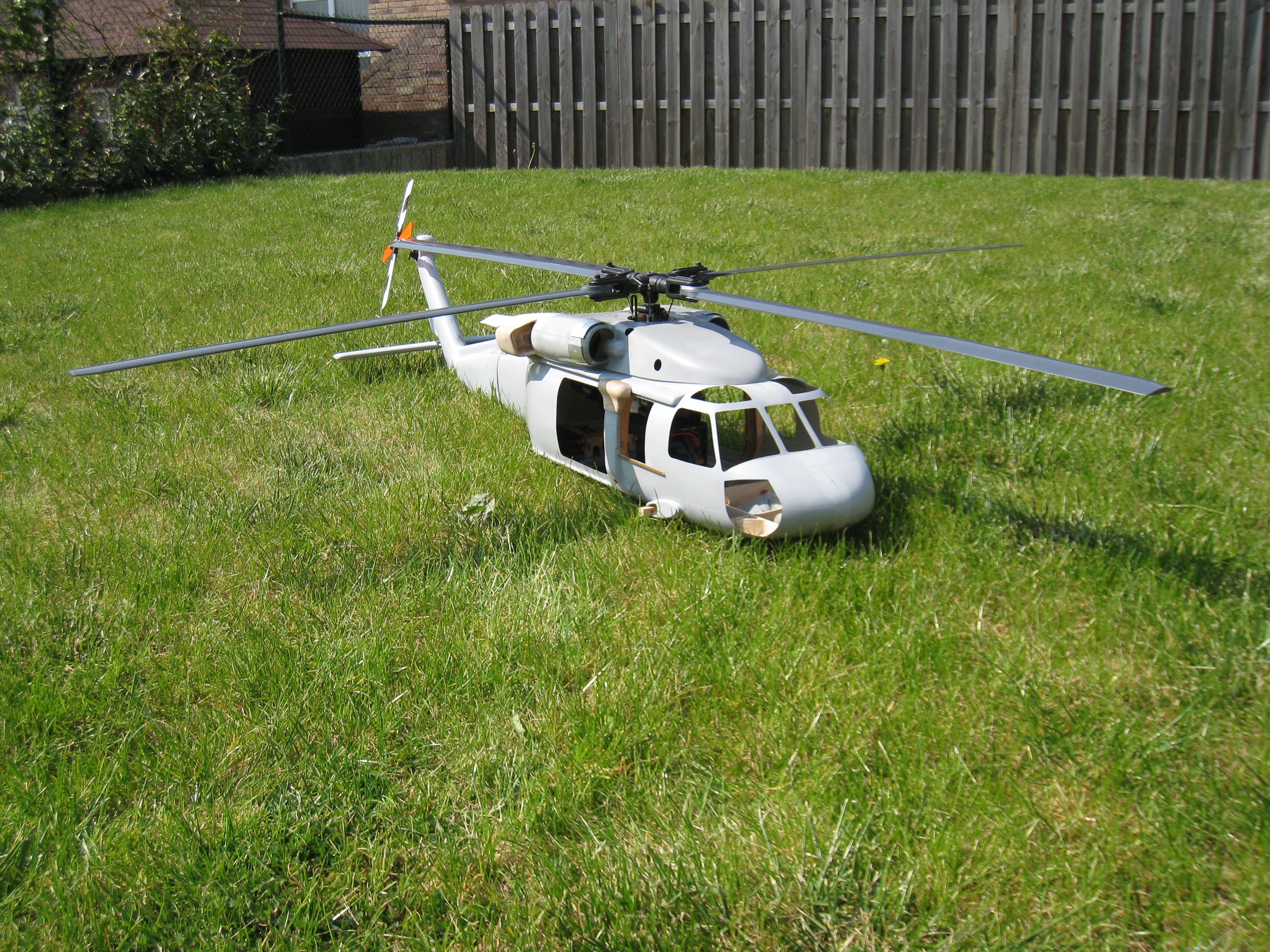

Meine Hauptrotorblätter sind heute angekommen

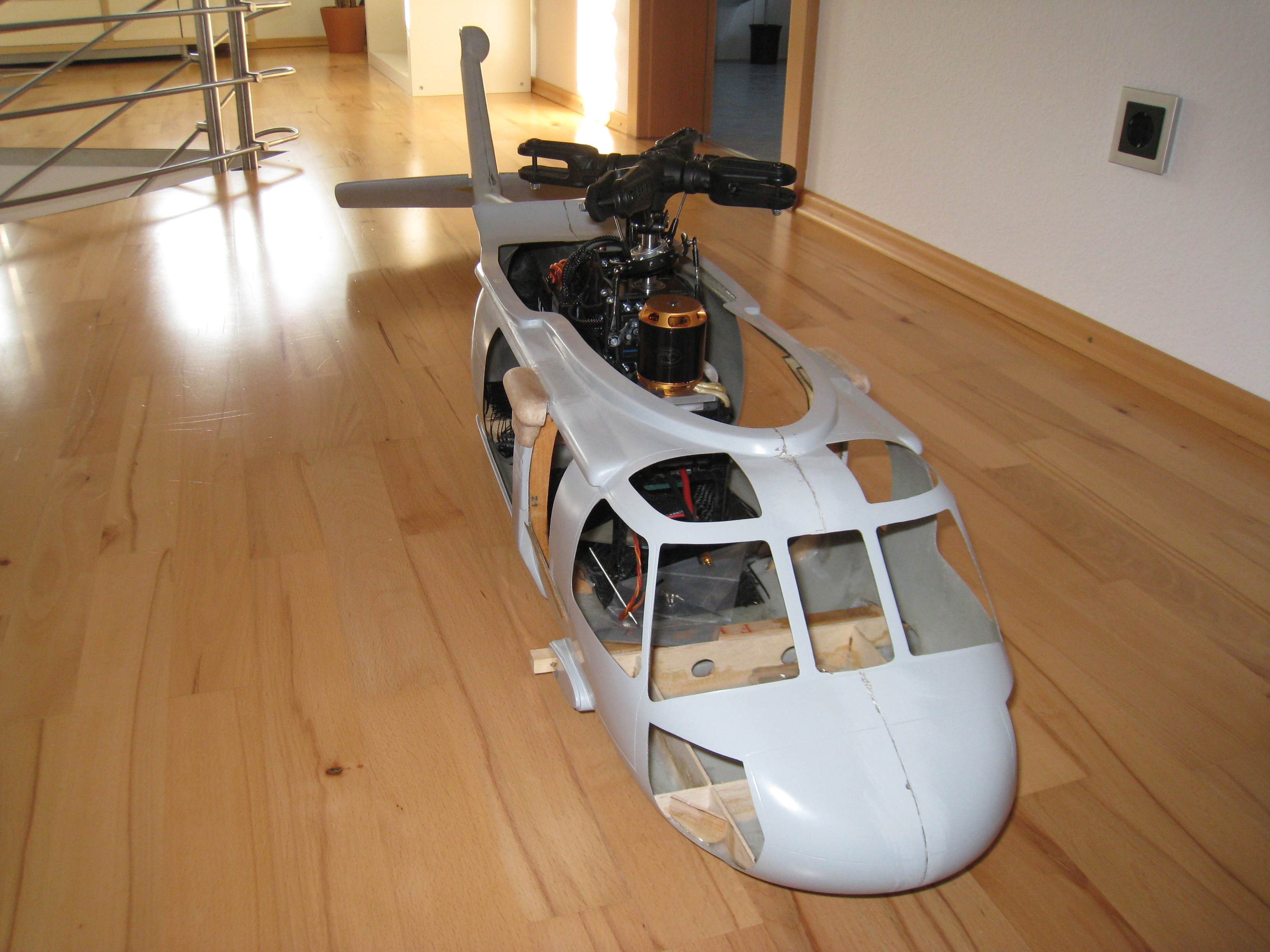

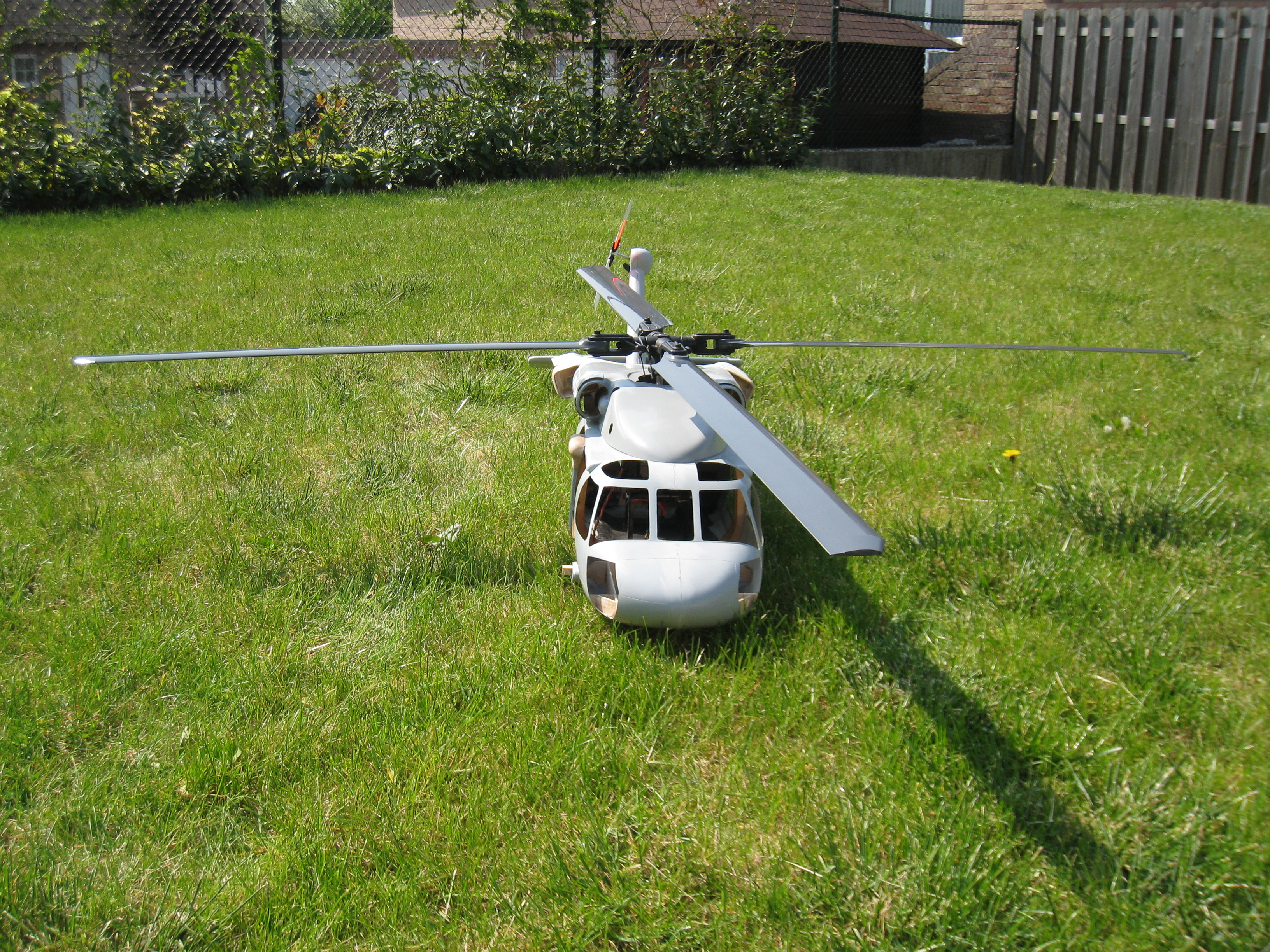

Die musste ich natürlich direkt mal drauf montieren:

Rotorblätter 001.JPG (5.04 MiB) 1024 mal betrachtet

Rotorblätter 002.JPG (5.35 MiB) 1024 mal betrachtet

Rotorblätter 005.JPG (4.7 MiB) 1024 mal betrachtet

Rotorblätter 006.JPG (4.88 MiB) 1024 mal betrachtet

Rotorblätter 007.JPG (3.37 MiB) 1024 mal betrachtet

Ich bin schwer begeistert von den Blättern. Es sind symetrische Sitar-Blätter in 720mm.
Ich hatte bei der Bestellung beiläufig nachgefragt, ob es nicht möglich sei die Blätter in einem Grauton zu bekommen, dass den originalen Titan-Blättern am nächsten kommt (normal macht Sitar Blätter in weiß oder nem ganz hellen grau). Hierauf hatte ich gar keine Antwort erhalten und bin auch gar nicht mehr weiter darauf eingegangen. Allerdings hatte mir Herr Sitar die Blätter schon eher versprochen... Heute kamen sie dann mit einigen Wochen Verspätung an, dafür allerdings mit einer Entschuldigung für die Verzögerung und 20 Euro Preisnachlass und... in nem schönen dunklem Grau . Echt super, die Farbe passt klasse.
Bin mal gespannt wie die fliegen.

Jetzt fehlt mir eigentlich nur noch das hintere Fahrwerk und ich hätte alle Teile für den Erstflug zusammen.

Gruß
Jürgen

[Tueftler]

BOAH, WAHNSINN!!!!! Das Wetter hätte ich auch gerne *flitz*
Na schaut doch schon klasse aus! Hast du eigentlich so eine flexiblen He-Ro-Antrieb verwendet wie wir ihn bei der Rotor-Live gesehen haben?

[chrischan57]

Scheeenes Teil...

Chrischan

[Icebear]

BOAH, WAHNSINN!!!!! Das Wetter hätte ich auch gerne *flitz*
Na schaut doch schon klasse aus! Hast du eigentlich so eine flexiblen He-Ro-Antrieb verwendet wie wir ihn bei der Rotor-Live gesehen haben?

Ja super, tolles Wetter und ich hab nix zum fliegen .

Ja genau, die Flexwelle von SSM kommt hier rein. Liegt auch schon hier und wartet auf ihren Einbau. Allerdings komme ich nach dem Einbau der Welle nicht mehr an den Ort an dem das Fahrwerk befestigt werden müsste, daher muss ich noch warten.

[Tueftler]

tolles Wetter und ich hab nix zum fliegen

selbst schuld
Kommst nächstes mal vorbei und holst dir bei mir was ab! Aber heil wieder zurück bringen

Allerdings komme ich nach dem Einbau der Welle nicht mehr an den Ort an dem das Fahrwerk befestigt werden müsste, daher muss ich noch warten.

Fotos vom Einbau würden mich interessieren!

[kortos]

Wow, schaut wirklich genial aus.
Ich freue mich auf weitere Fotos vom Einbau
