... neuer Rahmen

[VoBo]

Hallo Leute,

da ich mir in näherer Zukunft einen Arducopter bauen möchte, habe ich letztes Wochenende einen neuen Rahmen gebaut. So konnte dann meine "Mini" Eigenbaufräse auch endlich mal zeigen ob sie zuverlässig arbeitet.

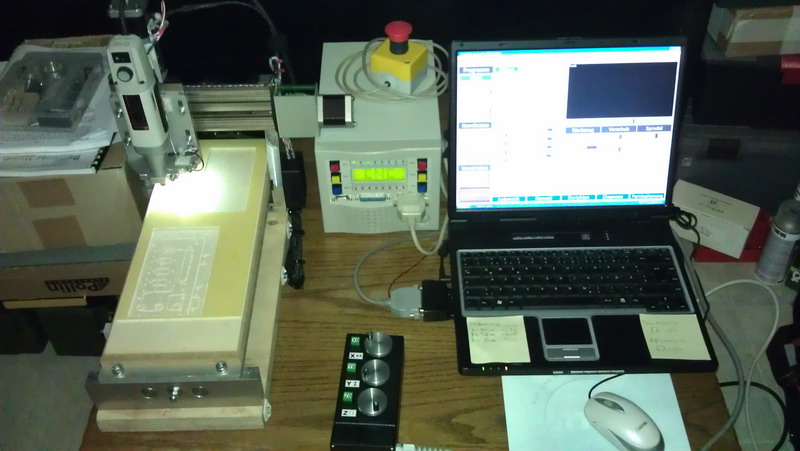

Meine kleine Minifräse :-)


...

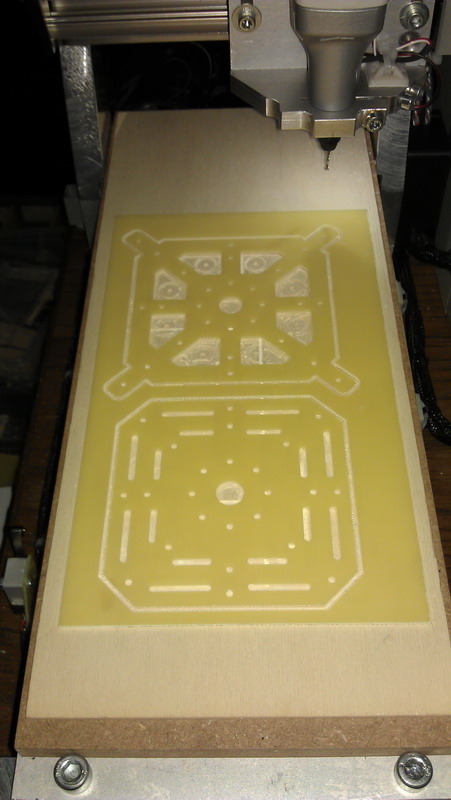

Gefräst wurde das ganze aus 1,5mm FR4 GFK. Als Ausleger kommen die üblichen 10mm Baumarkt Aluprofile zum Einsatz.

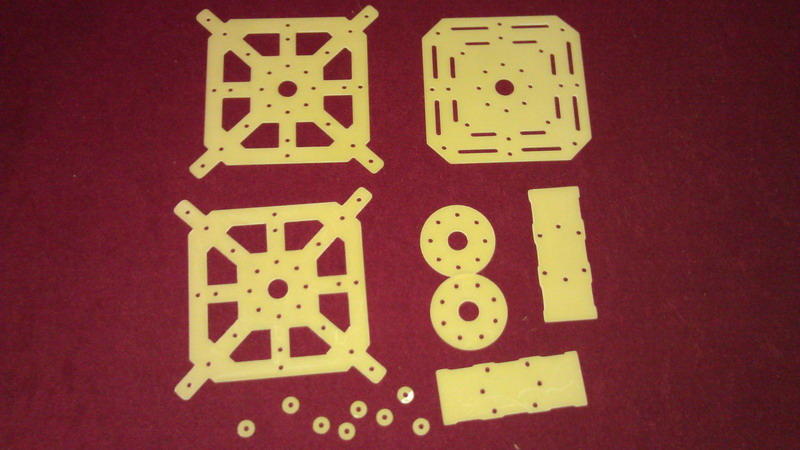

Hier die einzelnen Bauteile: links die beiden Zentralplatten mit einer Kantenlänge von 10cm. Oben rechts die Montageplatte für die Arcucopter Elektronik. Rechts unten die "Akkuhalteplatten" Die beiden werden im Sandwich zusammengeklebt, um mehr Stabilität der Platte zu erreichen, da die Löcher für die Schrauben für Senkkopfschrauben gedacht sind um die Auflagefläche völlig plan zu halten.Links unten dann noch ein paar kleine Distanzscheiben und in der Mitte zwei Verstärkungsringe für die Zentralstücke. Die beiden letzteren werden bei meinem Basismaterial aber nicht benötigt, da die Steifigkeit des Rahmens auch ohne sie schon groß genug ist. Ich hatte sie nur aus Sicherheit mitgefräst.
Die Standbeine fehlen auf dem Bild noch.

Bauteile

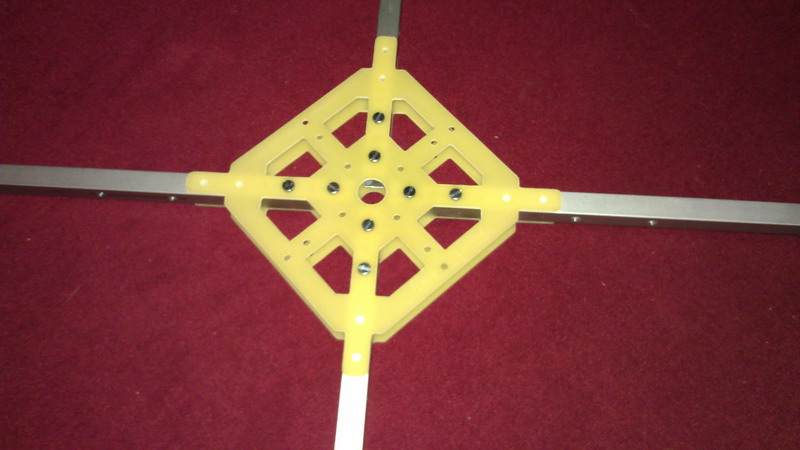

Hier die beiden Zentralstücke mit den Auslegern.

montierte Zentralstücke

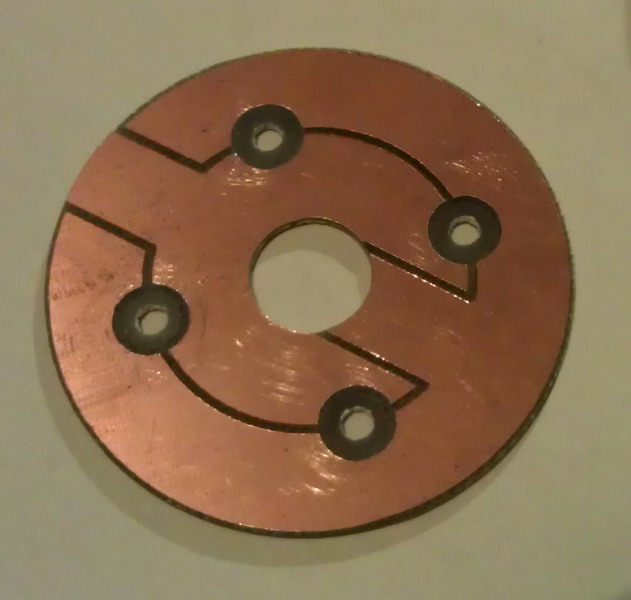

zwischenzeitlich wollte ich auch noch mal das Isolationsfräsen ausprobieren und habe mal auf die Schnelle einen kleinen Stromverteiler gebastelt

Stromverteiler

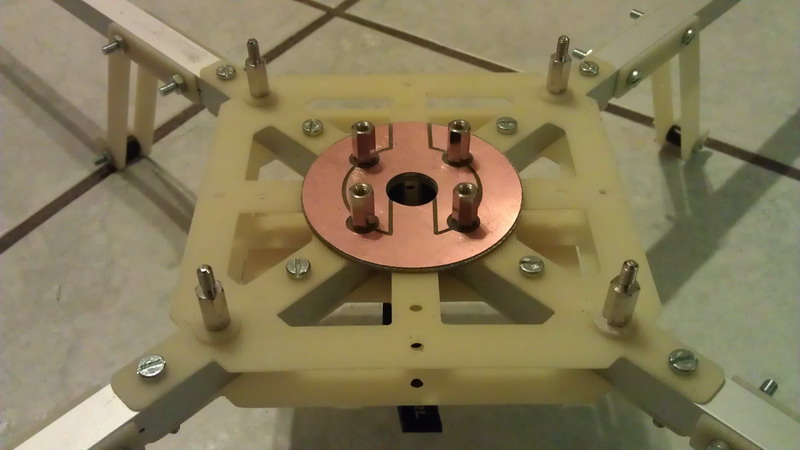

Hier der Rahmen mit montiertem Stromverteiler

montierter Stromverteiler

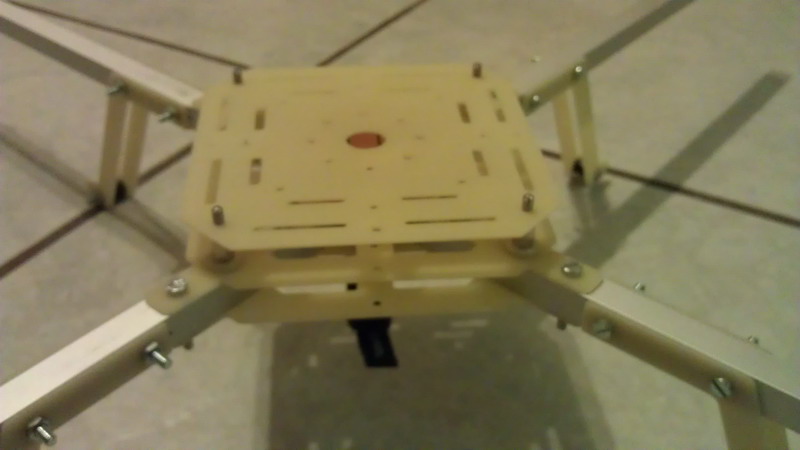

und hier mit der darüberliegenden Montageplatte.

oben

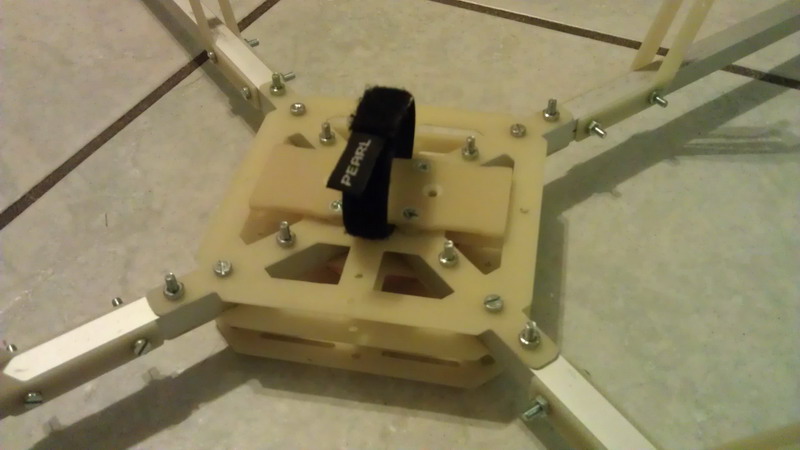

Das ist die Unterseite mit der montierten Akkuplatte.

unten


Wenn jemand verbesserungsvorschläge hat .... nur zu !

Wenn das Ganze fertig ist, werde ich die DXF Dateien zum Nachbauen auf meine HP stellen.
(falls sie jemand vorher haben möchte -> PN)

Gruß
Volker

[Basti 205]

Schick, aber viel mehr interressiert mich deine kleine Pocketfräse, die ist ja mal richtig schnucklig Die kannst du nicht einfach erwähnen ohne nähere Infos raus zu rücken

[el-dentiste]

Moin

Volker ja supi Arbeit!Ich find die accuplatte mit den versenkten schrauben sehr gut ! Könnt ich gebrauchen.


Basti
DAS gleich wollte ich grad Auch schreiben !! Schaut sehr gut aus!
Also Volker .......

[Fabe]

Schick, aber viel mehr interressiert mich deine kleine Pocketfräse, die ist ja mal richtig schnucklig Die kannst du nicht einfach erwähnen ohne nähere Infos raus zu rücken

Genau das hab ich mir auch gedacht, ich denke ein eigener Thread ist dazu aber sicher besser geeignet

[VoBo]

im Prinzip gibt es da schon einen Thread zu .... allerdings in einem anderen Forum:
http://www.cncecke.de/forum/showthread.php?t=68194

.... wer übrigens ganz genau hinschaut, wird einen kleine Proxxon-Kreuztisch finden der in der Fräse verbaut ist. (Allerdings nicht ganz typisch )

Gruß
Volker

[frankyfly]

allerdings in einem anderen Forum:
http://www.cncecke.de/forum/showthread.php?t=68194

Sie sind nicht angemeldet oder Sie haben keine Rechte diese Seite zu betreten.

[VoBo]

Ok Ok

Fräse siehe hier -> http://www.rchelifan.org/cad-nc-f94/m ... 90090.html



Gruß
Volker
